水电站隧洞混凝土衬砌钢模台车结构

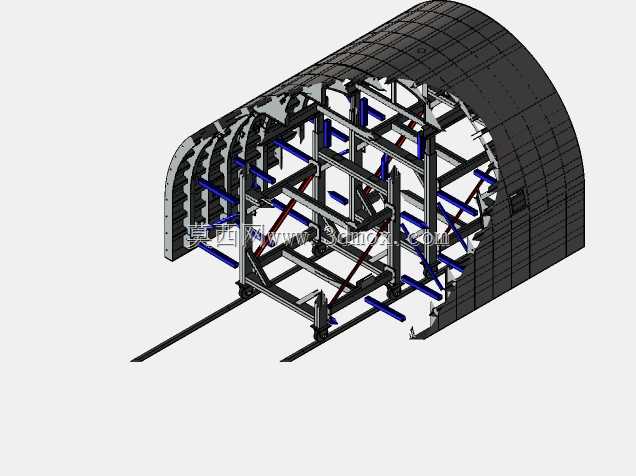

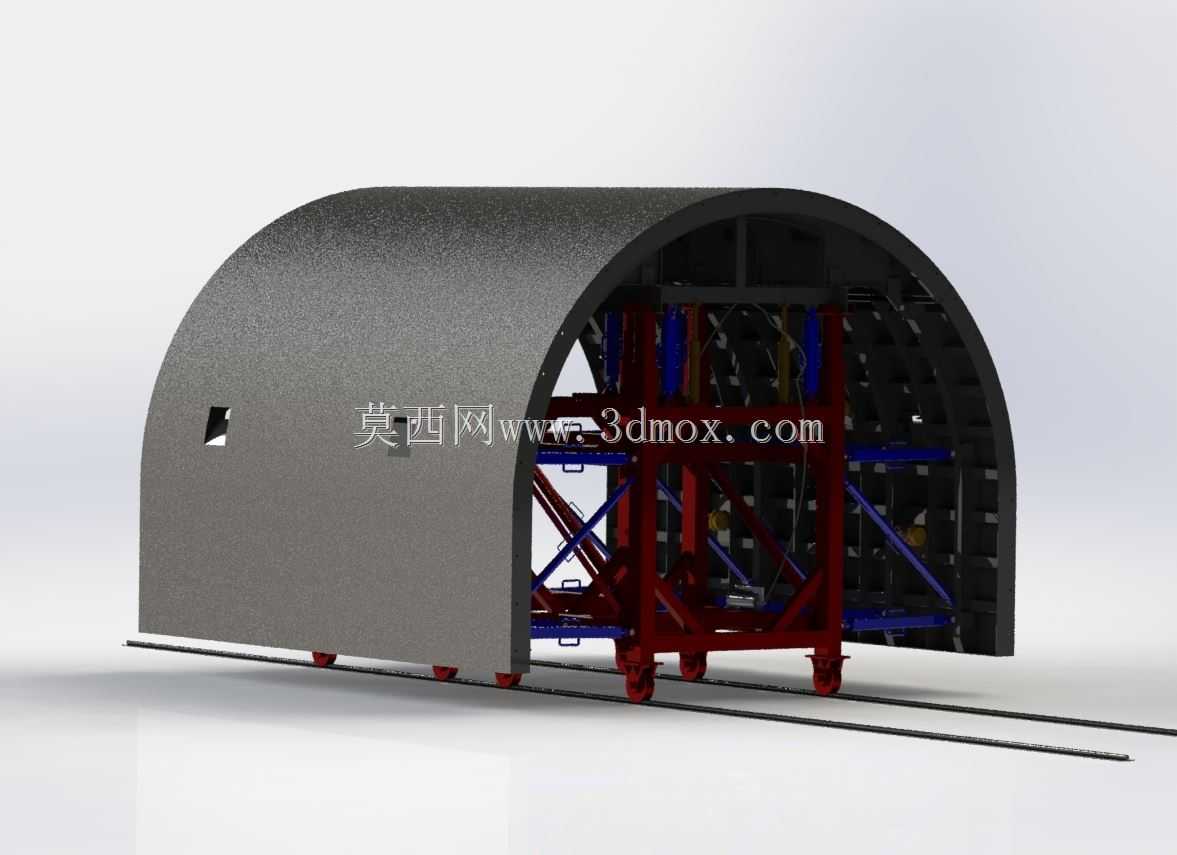

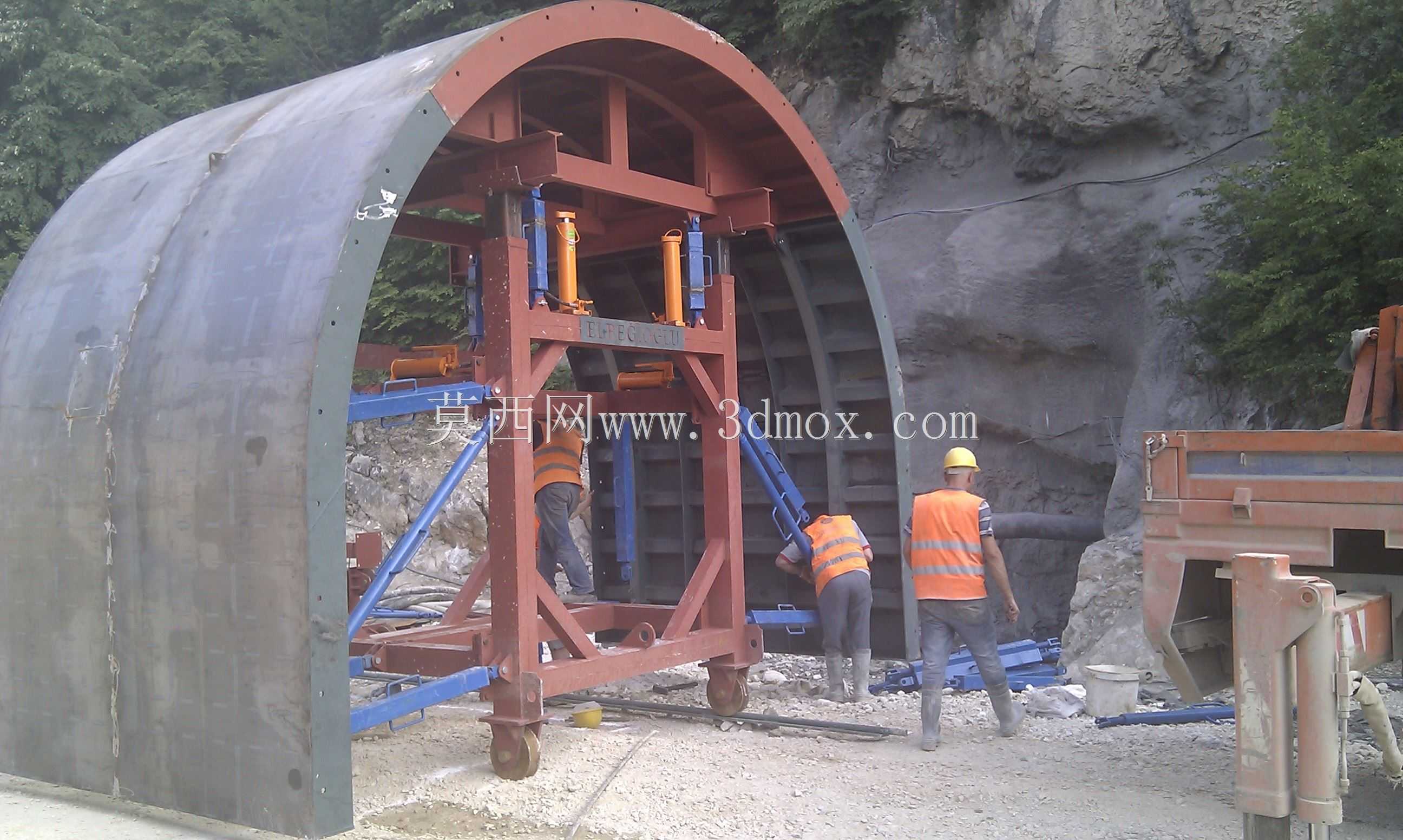

在水电工程地下洞室施工环节，这类衬砌模板台车是隧洞混凝土浇筑作业的核心工装，主要承担引水隧洞、排水廊道等洞段的混凝土衬砌成型作业，替代传统散拼模板的施工模式，能大幅缩短单循环作业时长，降低现场人工作业强度。从结构设计逻辑来看，整体采用门架式承载框架，外部弧形模板匹配隧洞的半圆拱断面轮廓，模板面板采用厚钢板卷制成型，背部设置纵横加劲肋板，避免浇筑过程中出现模板变形漏浆问题；内部支撑体系采用型钢焊接成空间桁架结构，搭配可伸缩的支撑构件，实现模板的支模定位与脱模收模动作，底部设置行走轮组，匹配现场铺设的轻型轨道，可沿隧洞轴线方向快速移位，无需反复拆解转运模板构件。建模过程中先根据隧洞设计断面确定模板的轮廓基准，先绘制行走轨道的中心线作为装配基准，依次搭建底部行走梁、竖向支撑立柱、横向连接桁架的骨架结构，再根据衬砌厚度确定模板面板的内外轮廓线，通过曲面拉伸、加厚命令生成弧形模板实体，对模板拼接处的连接法兰、定位销孔做细节建模，内部的斜向支撑、调节丝杠按照实际安装尺寸做参数化建模，保证各部件之间的装配间隙符合现场安装要求，避免出现干涉问题。设计阶段需要重点控制模板的外形边界，整体宽度要匹配隧洞的净空尺寸，保证两侧与洞壁预留足够的操作空间，顶部模板的弧度要和设计衬砌断面完全贴合，脱模时的收缩行程要满足混凝土面不被刮蹭的要求，行走轮的轨距要和现场预设的轨道参数匹配，保证移位过程中不会出现卡轨、脱轨问题。这类模板台车在实际使用时，先通过行走机构移动到待浇筑洞段，调节各支撑丝杠将模板顶升到设计位置，固定好端部堵头模板后即可进行混凝土浇筑作业，待混凝土达到拆模强度后，收缩支撑构件带动模板向内收拢脱离混凝土面，再沿轨道移动到下一作业段循环作业，相比传统散模施工，成型后的混凝土面平整度更好，接缝错台量更容易控制，也能减少现场模板拼装的高空作业风险。建模时需要注意各铰接部件的转动自由度模拟，对支撑丝杠的伸缩行程做干涉检查，保证支模、脱模动作的全行程范围内，各结构件之间不会出现碰撞，模板背部的加劲肋布置要符合受力计算要求，间距控制在合理范围内，避免浇筑侧压力导致面板局部变形，影响最终衬砌成型质量。
