10寸Pentek款大胖滤瓶过滤器外壳结构设计

做民用净水、工业循环水前置过滤的工程师对这类大胖滤瓶肯定不陌生，这款10寸规格的Pentek款滤瓶外壳，是前置过滤单元里应用极广的承压部件，日常在全屋净水入户端、小型工业循环水支路、商用净水设备预处理段、喷泉水景管路过滤、养殖水体初级过滤场景里都能见到它的身影，核心作用就是容纳10寸标准规格的PP棉、活性炭、复合滤材，拦截流体中的固体杂质、胶体、大颗粒悬浮物，避免后端的精密阀件、膜元件、用水设备被杂质卡堵或者磨损。

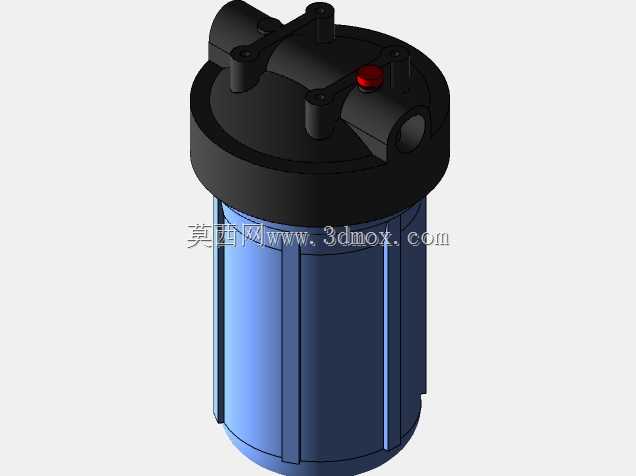

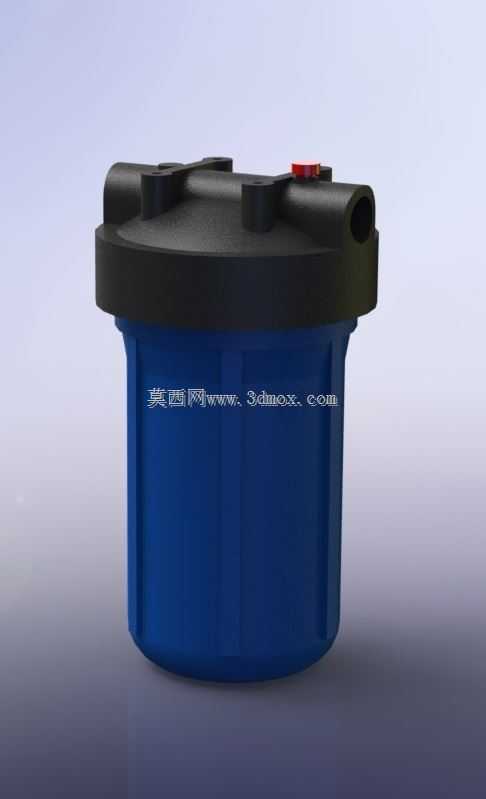

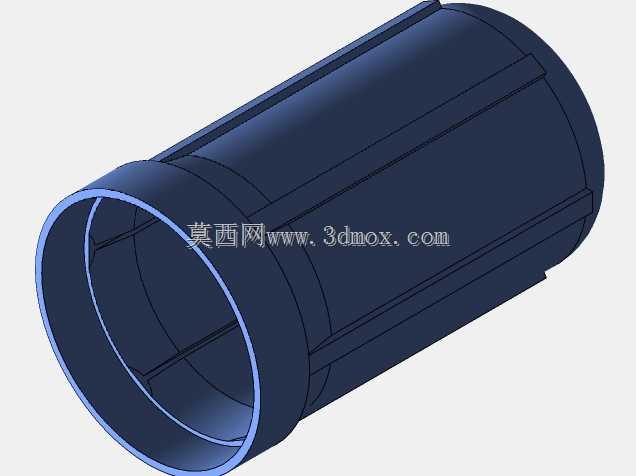

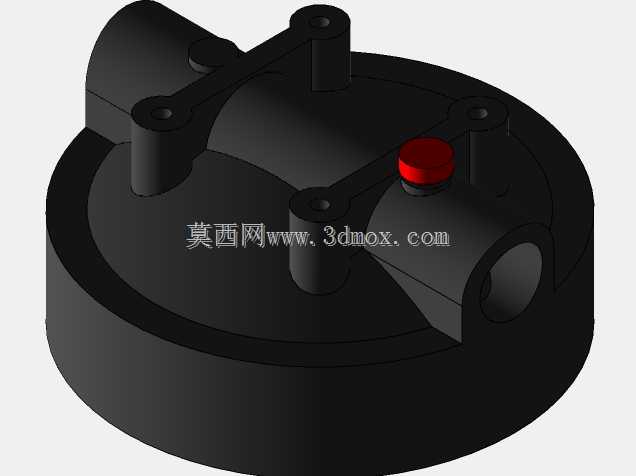

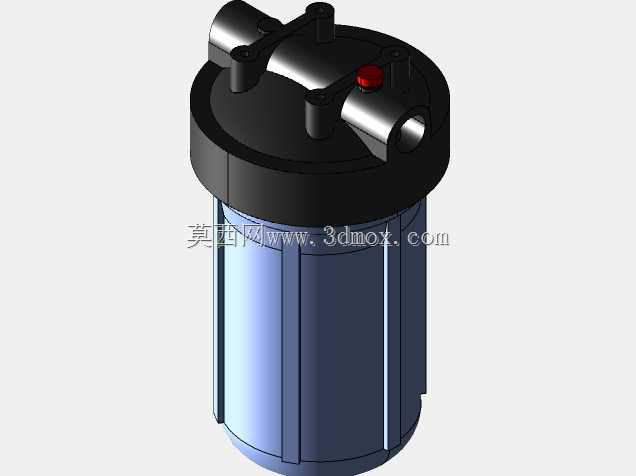

从结构设计角度看，这类滤瓶的设计核心首先是承压可靠性，毕竟是串在带压管路里的部件，日常工作压力普遍在0.1-0.6MPa区间，水锤冲击时瞬时压力可能更高，所以建模时首先要确认上下壳体的壁厚取值，蓝色滤桶部分采用带周向加强筋的桶型结构，筋条顺着脱模方向布置，既可以提升桶身环向刚度，避免承压时出现鼓胀变形，也能兼顾注塑成型的工艺性，减少厚壁带来的缩痕、翘曲问题。上盖部分采用加厚的工程塑料结构，设置两个对称的1寸内螺纹接口作为进出水通路，接口位置做了局部加厚的凸台结构，避免管路安装拧动接头时出现应力开裂，顶部的红色小部件是排气阀结构，初次通水或者更换滤芯后可以拧开排净腔体内的空气，避免气堵影响过水流量。

建模的时候我习惯先从接口基准开始画，先确定两个1寸内螺纹接头的中心距、安装高度，这部分是安装边界的核心尺寸，直接决定了滤瓶能不能适配现有管路的安装空间，进出水接口的端面要做平整的密封面结构，适配常规的螺纹密封带或者密封圈安装。之后以上盖的下端密封面为基准，向下绘制滤桶的内腔轮廓，内腔尺寸要严格匹配10寸标准滤芯的直径与长度，保证滤芯装入后不会出现晃动偏斜，上下端的定位筋要刚好卡住滤芯的端盖，避免通水时水流旁通导致过滤失效。上下盖和滤桶的连接位置采用旋扣式结构，建模时要精准绘制旋扣的啮合角度、导向斜面，还要预留密封圈的安装槽位，O型圈的压缩量控制在合理区间，既保证密封不漏水，又不会让用户拧动上盖时过于费力。

画这类零件用SolidWorks效率很高，第一步先在前视基准面绘制滤桶的半剖面草图，标注好壁厚、加强筋尺寸、底部圆角，用旋转凸台命令直接生成滤桶的基体，之后在桶身外表面绘制单根加强筋的草图，用阵列命令生成周向均匀分布的所有加强筋，再处理底部的圆角过渡，避免应力集中。上盖部分单独新建实体绘制，先做上盖的基体圆盘，再拉伸进出水的螺纹接头凸台，用异型孔向导或者装饰螺纹命令生成内螺纹特征，之后绘制顶部的排气阀安装位、旋扣结构，旋扣部分用圆周阵列生成均匀分布的卡扣，最后把密封圈槽的特征切出来。整体建模完成后要做干涉检查，确认上下盖旋合到位后没有结构干涉，再测量整体的安装尺寸：总高度、接口中心距、最大外径，这些尺寸是选型安装时的核心边界，要保证和市面通用的10寸大胖滤瓶安装尺寸兼容，方便用户替换旧件不用改管路。

这类滤瓶的设计还要考虑使用维护的便利性，外表面的加强筋除了提升强度，也能增加拧动时的摩擦力，用户更换滤芯徒手就能拧开上盖，不需要专用工具。桶身采用半透明的蓝色材质，日常使用时可以直接从外部观察内部滤芯的污染程度，方便判断更换时机，不用频繁拆开检查。进出水接口采用标准1寸内螺纹，适配市面上绝大多数的水暖管路接头，不管是民用家装的PPR管还是工业用的PVC、不锈钢管都能方便转接，通用性极强。
