商用连续式鲜面生产加工设备结构设计

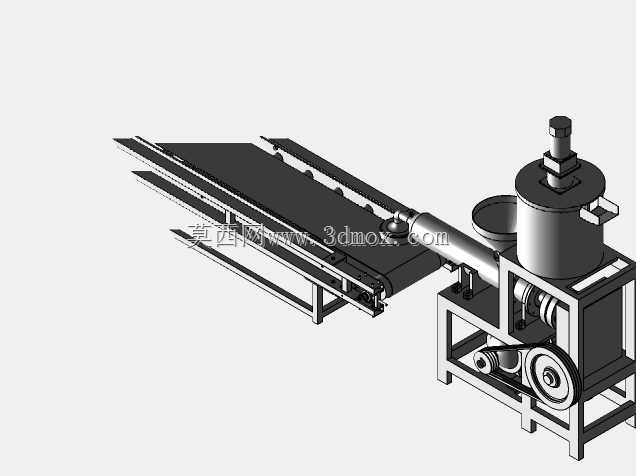

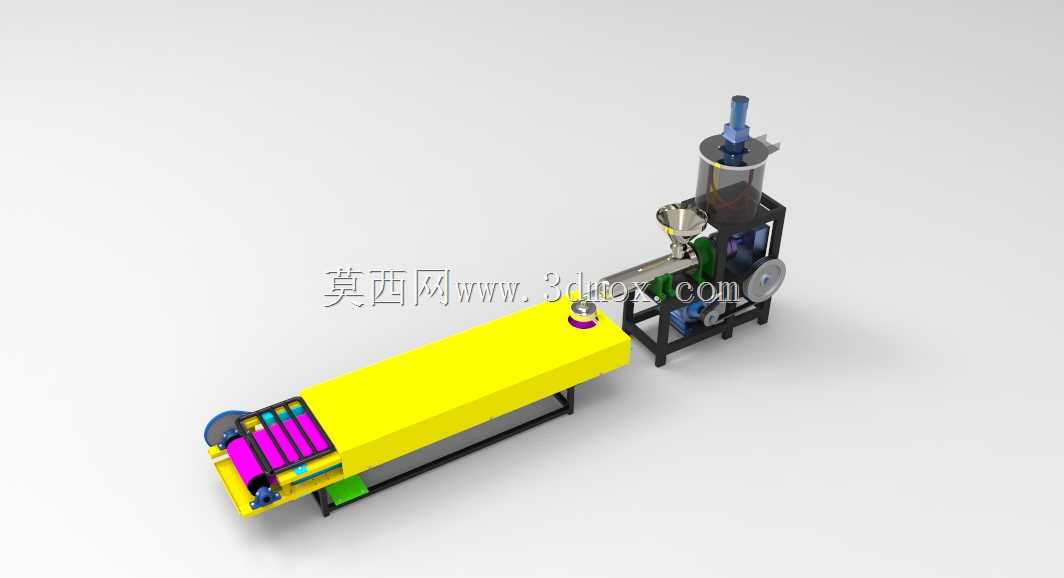

这套鲜面加工设备主要面向中小型面制品作坊、社区鲜面门店、中央厨房主食加工段使用，可连续完成面团压延、面条成型、成品输送的全流程作业，替代传统人工擀面、切面的重复劳作，单小时产能可覆盖百公斤级鲜面产出需求，适配圆面、扁面等多规格面刀更换，满足不同品类鲜面的生产要求。设备整体分为前段加工主机与后段输送台两个核心单元，主机段集成料斗、压辊组、面刀切割组件、传动轮系，上方的锥底料斗承接预和好的面团，通过内部喂料辊将面团均匀送入多道压辊间隙，逐级压延至设定厚度的面带，再经末端面刀切割成指定规格的面条，直接落至下方输送台面向前输送，末端可搭配接料盘或后续包装工位完成连续作业。建模阶段先确定核心作业参数，压辊组的间隙调节范围覆盖0.8mm到3mm面带厚度，适配不同筋度鲜面的压延要求，输送台长度按常规门店操作空间设定为1.8米，宽度0.35米，整体设备占地长度约2.6米，宽度0.7米，主机段高度1.4米，安装时需预留后侧0.3米的传动维护空间，地面做水平校准即可，无需额外预埋固定。画图时先搭建主机段的机架框架，采用4040工业铝型材做主体支撑，逐一绘制压辊、喂料组件、传动齿轮、带轮的零件结构，装配时校验各压辊的平行度，避免压延过程中面带跑偏；输送台段以方管焊接框架为基体，绘制主动辊、从动辊、PVC输送带以及侧边挡料结构，装配时调整输送带张紧度，保证运行无跑偏打滑。建模过程中对传动路径做干涉校验，确认齿轮啮合间隙、带轮包角符合机械设计规范，料斗的锥角设置为60度，避免面团粘附架桥，压辊表面做滚花处理的结构预留，提升面带抓取摩擦力，各转动部位预留轴承安装位，方便后续维护拆解。
