内河小型休闲交通游艇外观结构设计

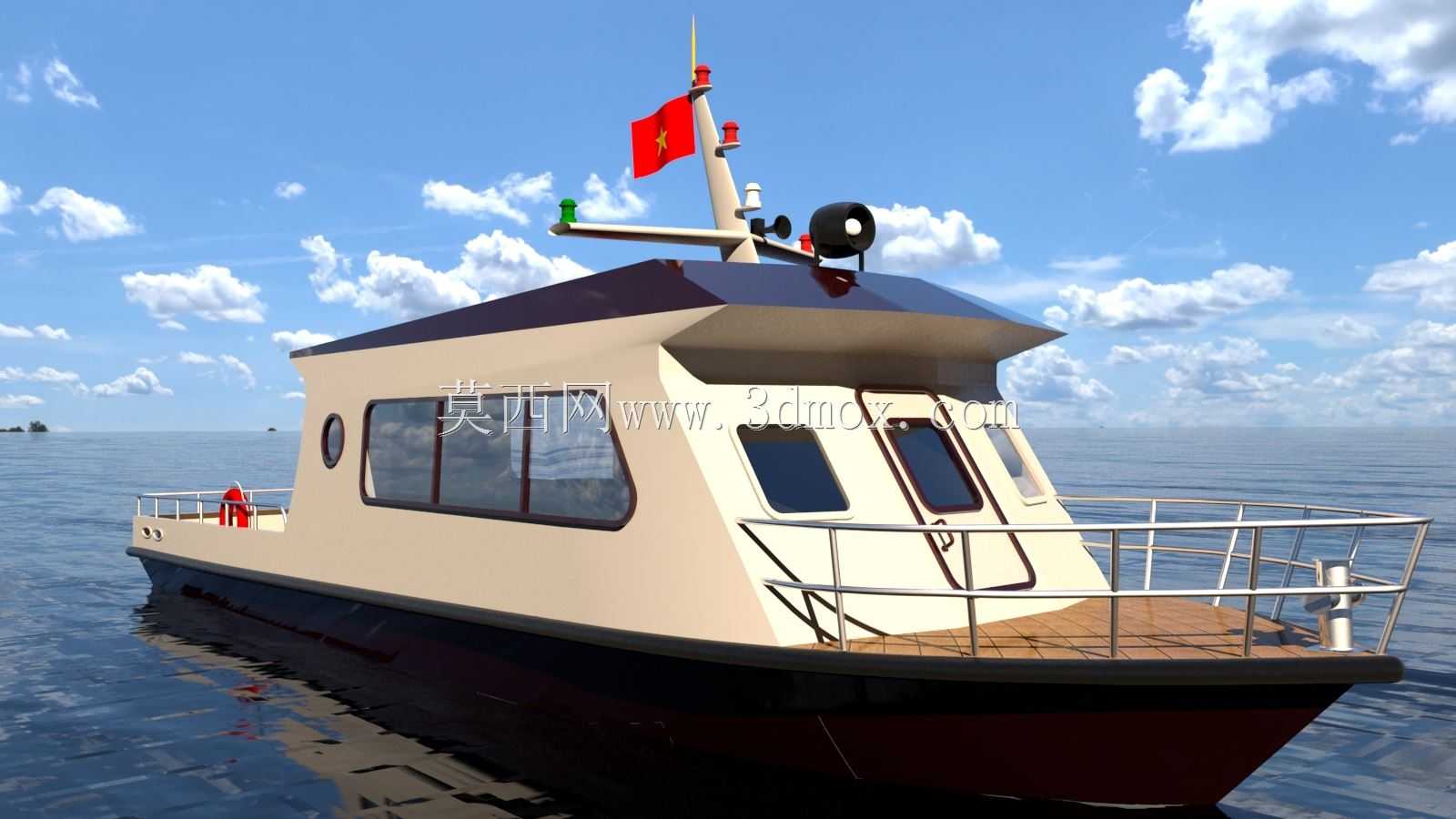

这款小型船舶主要面向内河、近岸封闭水域的短途交通、休闲观光场景使用，可承担景区接驳、私人近岸出行、水上巡检等实际作业需求，整体设计兼顾了航行稳定性与乘坐舒适性，适配平静水域的低速航行工况。从结构设计逻辑来看，建模初期先确定船体的型线参数，参考常规小型交通艇的长宽比设定，船首采用前倾式设计降低航行时的兴波阻力，船底为浅V型结构，既保证浅水区的通过性，又能在低速航行时提供足够的稳性，避免停靠、人员上下时出现过大横摇。上层建筑的布局优先考虑乘坐空间利用率，主舱室设置大面积观景窗，兼顾采光与观光视野，前甲板预留足够的站立操作空间，周边设置不锈钢护栏，护栏高度符合船舶安全规范要求，避免人员意外落水。舱室顶部的桅杆集成了航行灯、信号旗安装位、雷达及通讯设备的安装基座，所有外置设备的安装位都预留了走线孔与固定螺栓孔位，匹配实际船舶舾装的安装要求。建模过程中先绘制船体的半宽水线图、横剖线图、纵剖线图，通过曲面放样生成完整的船体外板曲面，再对曲面进行加厚处理生成船壳结构，船壳厚度根据小型玻璃钢船的常规工艺参数设定，保证结构强度的同时控制整体重量。上层建筑的舱壁、顶棚采用分块建模的方式，先搭建整体框架再逐一添加门窗、扶手、系缆桩等细节构件，船首的系缆桩位置根据实际靠泊的缆绳受力角度布置，船侧设置橡胶护舷结构，缓冲靠泊时的碰撞冲击力。渲染阶段对船体的涂装、甲板的防滑纹理、玻璃的透光反射效果都做了对应材质设置，还原实船的视觉效果，建模过程中所有构件的安装边界都做了干涉检查，确保门窗开合、护栏安装、设备固定都不存在结构冲突，整体模型可用于船舶方案展示、结构教学参考、外观效果验证等场景，也可作为同类型小型船舶改型设计的基础模板，调整尺寸参数即可衍生不同载客量的变体型号。
