复古实木金属船用舵轮结构设计

做船舶舾装件设计快十二年，经手的操舵部件从液压助力舵到仿古装饰舵轮不下三十款，这次做的复古款船用舵轮，最初是给内河仿古观光游船做的操舵终端部件，同时也适配航海主题展馆、复古游艇内饰的装饰兼功能需求。先从实际应用场景说，这类舵轮不是纯摆件，装在观光游船驾驶台时，要匹配小型液压舵机的输入轴连接尺寸，做装饰用途时也要预留墙面安装的固定孔位，兼顾实用和质感。

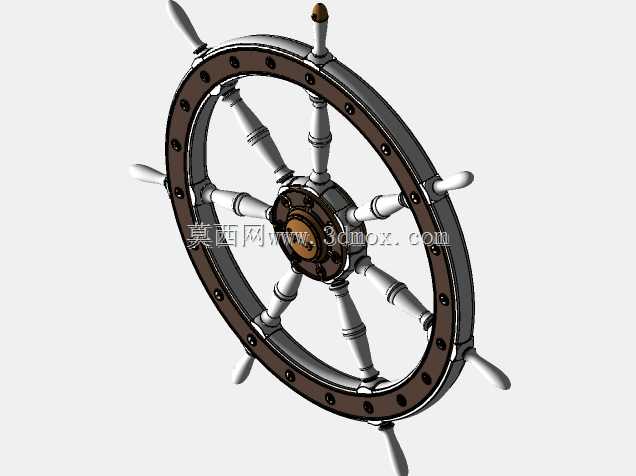

设计思路上先定整体结构，采用八辐条对称布局，轮缘做双层结构，内层是承重的金属圈，外层包裹实木饰条，用沉头铜铆钉做固定，既保证结构强度，又还原老船舵的复古质感。中心轮毂部分做分体式设计，中间预留标准舵机轴连接的键槽，轮毂外圈做铜质装饰盖，刻防滑纹理方便日常维护拆装。握柄部分每根辐条末端都做符合人手握持弧度的实木握把，握把和金属辐条衔接处做圆弧过渡，避免操作时硌手，长期操舵也不会产生明显的手部疲劳。

建模的时候先在SolidWorks里画中心轮毂的基准草图，先确定轮毂的内孔直径、键槽尺寸，这部分是和舵机输出轴配合的核心安装边界，尺寸公差要控制在H7级别，保证装配同轴度。之后以轮毂中心为基准，环形阵列八根辐条的安装位，每根辐条做变截面设计，靠近轮毂处直径稍粗，往轮缘方向逐渐收窄，兼顾受力和视觉轻盈感。轮缘部分先画环形扫描路径，做出金属基底的截面轮廓，再在外层叠加实木饰条的包覆结构，沉头铆钉的位置沿轮缘均匀排布，每两个铆钉间距控制在80mm，保证实木饰条固定牢靠不会翘边。

渲染阶段要注意材质区分，金属部分做古铜做旧质感，实木部分调胡桃木纹理，表面做半哑光清漆效果，还原老船舵经过长期使用的温润质感。实际安装时，舵轮整体直径控制在600mm，这个尺寸既满足小型船舶操舵的力臂需求，装在室内做装饰时也不会过于突兀，轮毂背面预留四个M6的螺纹孔，不管是接舵机轴还是装墙面固定支架都能直接适配，不需要额外做转接件。辐条和轮缘、轮毂的衔接处都做圆角过渡，避免应力集中，即使长期受操舵扭矩也不会出现焊缝或者连接位开裂的问题。
