带橡胶缓冲结构的立式传动长轴组件

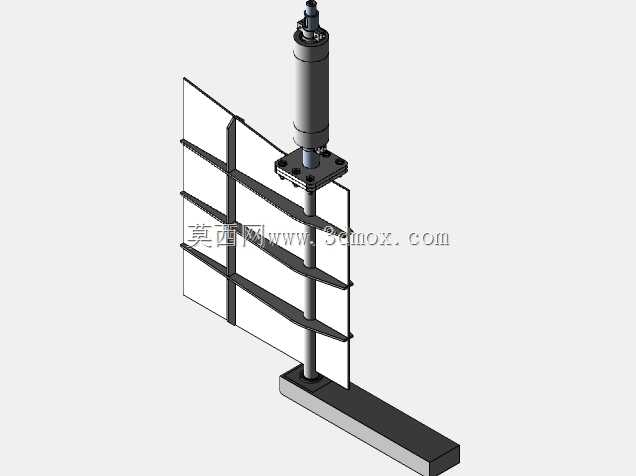

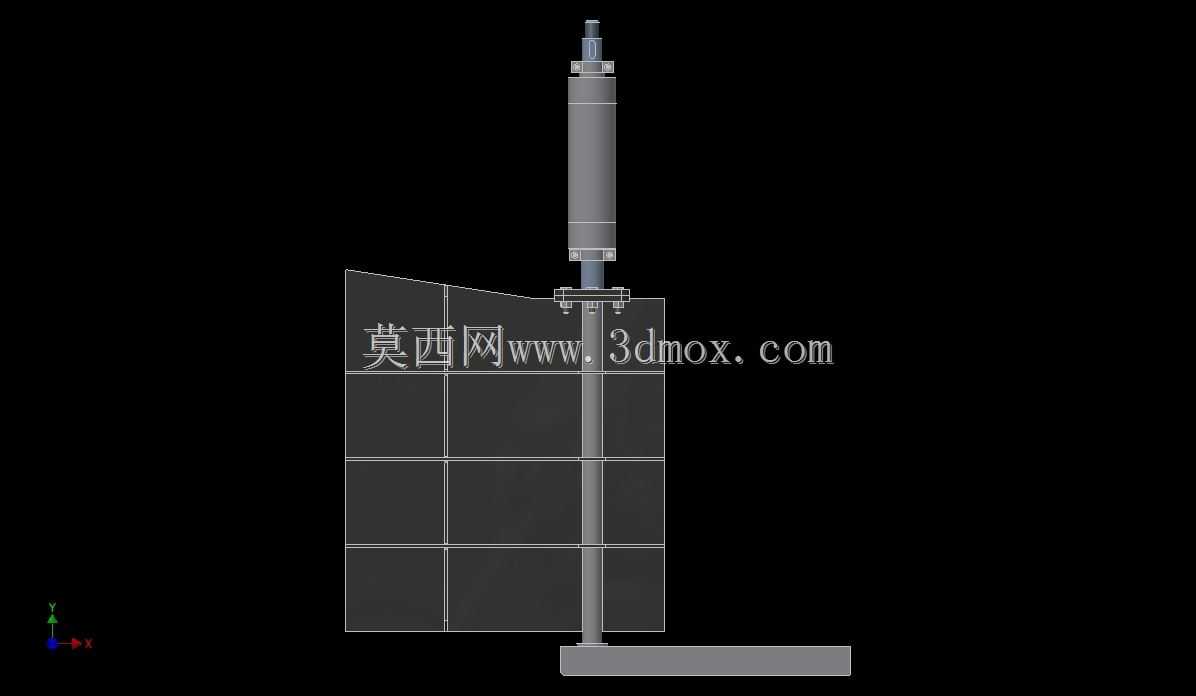

　　这套带橡胶缓冲结构的立式传动长轴组件，常见于立式输送设备、升降导向机构以及需要轴向缓冲的直线传动工位，核心作用是在传递轴向驱动力的同时，通过橡胶件的形变吸收传动过程中的冲击载荷，避免硬连接带来的轴端磨损、连接件崩裂等问题。从结构布局来看，组件采用上下同轴的立式排布，上部为驱动连接端，设置有标准的轴颈与连接法兰，可直接对接伺服电机输出轴、气缸推杆或者丝杠末端，中间段为等直径的长轴主体，表面做了粗糙度控制，既可以作为传动件传递扭矩与轴向力，也可搭配直线轴承作为导向轴使用，下部为安装固定端，设置有安装底板与锁紧结构，可直接固定在设备的安装基面或者型材架体上。设计时重点考虑了橡胶缓冲件的安装定位，在轴身靠近上部驱动端的位置设置了环形安装槽，

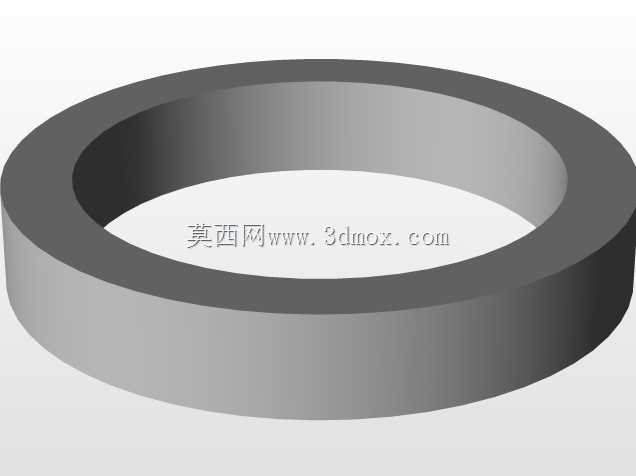

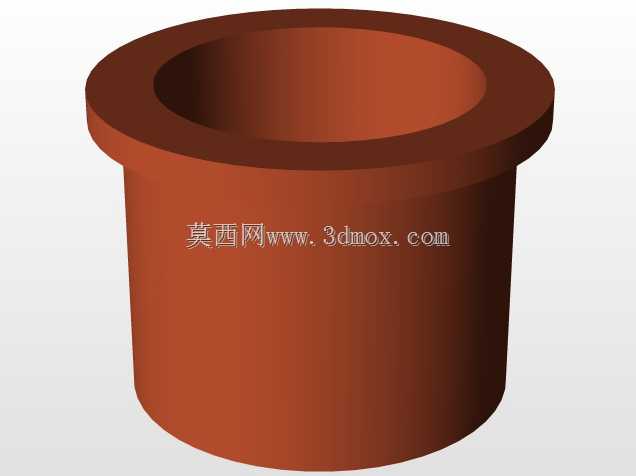

　　橡胶缓冲件采用过盈配合的方式卡装在槽位内，外部配套有金属限位套，既可以避免橡胶件在反复冲击下出现移位，也能限制橡胶的最大形变量，防止过度压缩导致橡胶件提前失效。从安装边界来看，长轴的有效行程段长度可根据实际设备的行程需求做适配调整，上部驱动端的连接尺寸兼容常规的标准传动件接口，下部安装底板的孔位按照通用安装间距设计，不需要额外做定制转接板即可完成装配。在实际应用场景中，这类轴组件多用于有频繁启停、存在轴向冲击的工位，比如立式分拣设备的推料机构、小型升降平台的导向传动单元、自动化检测设备的探针升降轴，橡胶缓冲件可以有效吸收启停瞬间的冲击力，降低传动过程中的噪音，同时减少硬接触对驱动端部件的损伤，延长整套传动机构的维护周期。

　　建模过程中对橡胶件的形变预留做了对应处理，橡胶件的自由状态尺寸比安装槽的限位尺寸大出合理的压缩量，装配后即可产生初始预紧力，避免传动过程中橡胶件与金属件之间出现旷量，轴身的台阶位置全部做了圆角过渡，减少应力集中点，长轴的直线度公差按照传动轴的常规要求控制，保证高速往复运动时不会出现卡滞问题。上部的连接端设置有防转销孔，与驱动件连接时可通过销钉传递扭矩，避免仅靠顶丝锁紧出现的打滑问题，下部的安装底板设置有沉头孔，安装后螺栓头不会突出底板表面，保证安装基面的贴合度。整套组件的结构没有冗余设计，所有零件都承担明确的功能，橡胶件属于易损件，设计时特意做了快拆结构，不需要完全拆卸整根轴即可完成橡胶件的更换，大幅降低现场维护的工作量。

　　在选型适配时，可根据实际承受的冲击载荷大小调整橡胶件的硬度，冲击载荷大的工位选用硬度稍高的橡胶材质，需要缓冲效果更柔和的工位则选用硬度偏低的橡胶材质，轴身的直径也可根据负载大小做对应调整，保证轴的抗弯强度满足使用需求，避免长轴在受力时出现挠曲变形影响传动精度。
