休闲观光带顶棚小型游览船结构设计

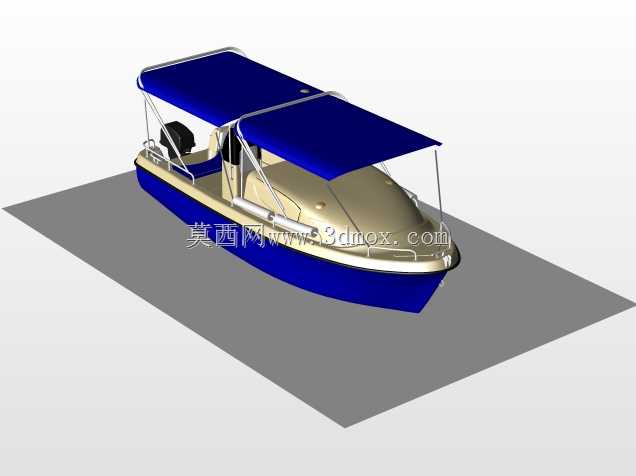

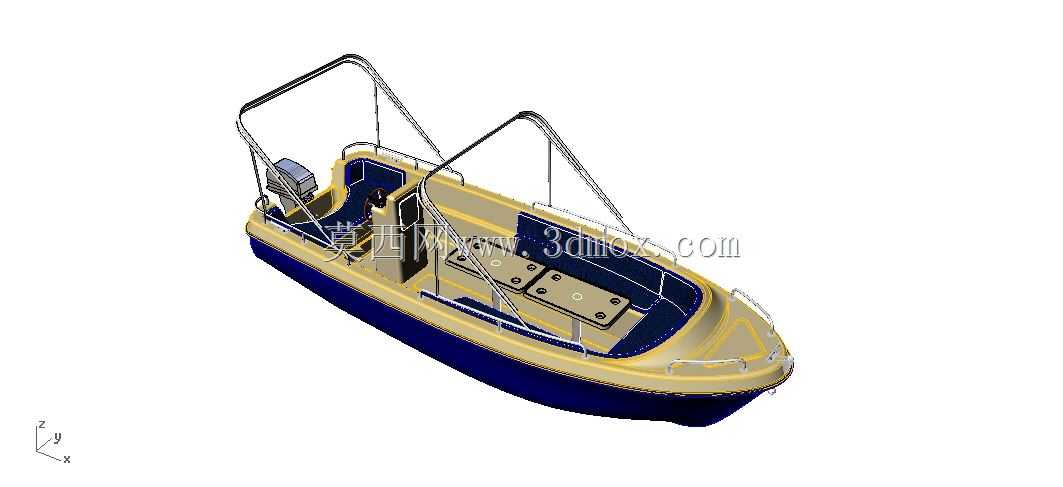

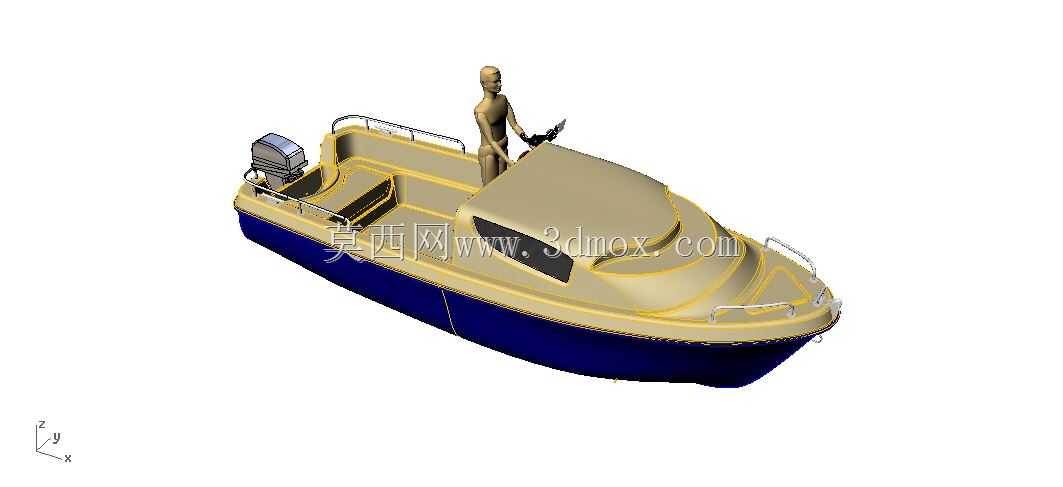

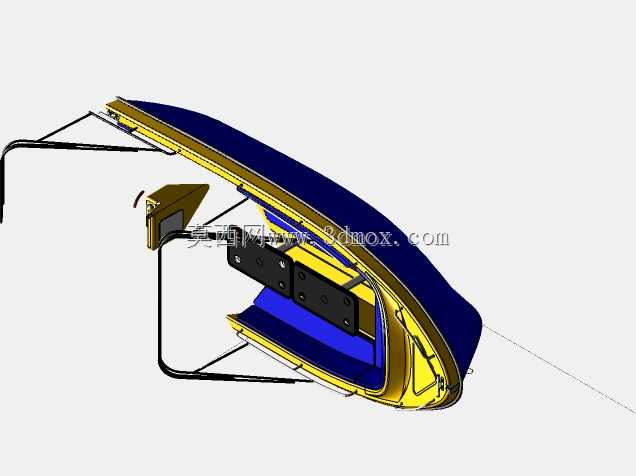

这款带顶棚的小型休闲船，主要面向景区内湖、城市公园水域、滨水休闲度假区的短途观光场景使用，日常可承载4-6名乘客开展环湖游览、水上休闲体验活动，船体设计兼顾低速航行的稳定性与乘坐舒适性，顶棚结构可有效遮挡正午直射阳光与突发阵雨，提升户外乘坐的体验感。从结构设计层面来看，建模初期先确定船体总长5.5米的尺寸边界，船型采用V型浅吃水船体，适配水深0.8米以上的平静内陆水域，船身主体采用玻璃钢材质的等厚曲面设计，建模时先绘制船体中纵剖面的型线图，通过双轨扫掠生成船体外曲面，再偏移生成实体壳体，船舷位置预留扶手安装位与系缆桩的安装孔位，船艏位置做圆弧过渡处理降低航行时的水流阻力。顶棚部分采用分段式设计，前后两块遮阳篷通过不锈钢支架与船身甲板连接，支架与甲板的连接位置做加强筋结构，避免航行颠簸时支架出现应力集中断裂的问题，驾驶区域设置在船艉左侧，预留了操舵机构与动力装置的安装空间，动力可适配小型电动挂机或者低功率燃油外机，满足景区环保要求下的航行速度需求。建模过程中先搭建整体的尺寸框架，确定船身总长、型宽、型深的核心参数，再逐步细化甲板上的座椅布局、顶棚支架的管径参数、船身护舷的安装位置，曲面建模阶段重点校验船身曲面的光顺度，避免出现曲面褶皱导致后续生产脱模困难，装配阶段将各个子部件按照实际安装位置做配合约束，校验支架与顶棚、座椅与甲板之间的安装间隙，确保所有连接位置的螺栓孔位对齐，没有干涉问题。座椅区域采用环绕式布局，中间预留小桌板的安装位置，船身两侧设置可拆卸的安全护栏，护栏高度符合内河休闲船的安全规范，船艉设置动力安装的尾板结构，尾板厚度做加强处理，承受动力装置运行时的振动载荷，整船的重心控制在船身中前部，避免航行时出现艏倾或者艉倾的问题，保障低速转向时的稳定性。
