车辆前后桥悬架总成结构设计方案

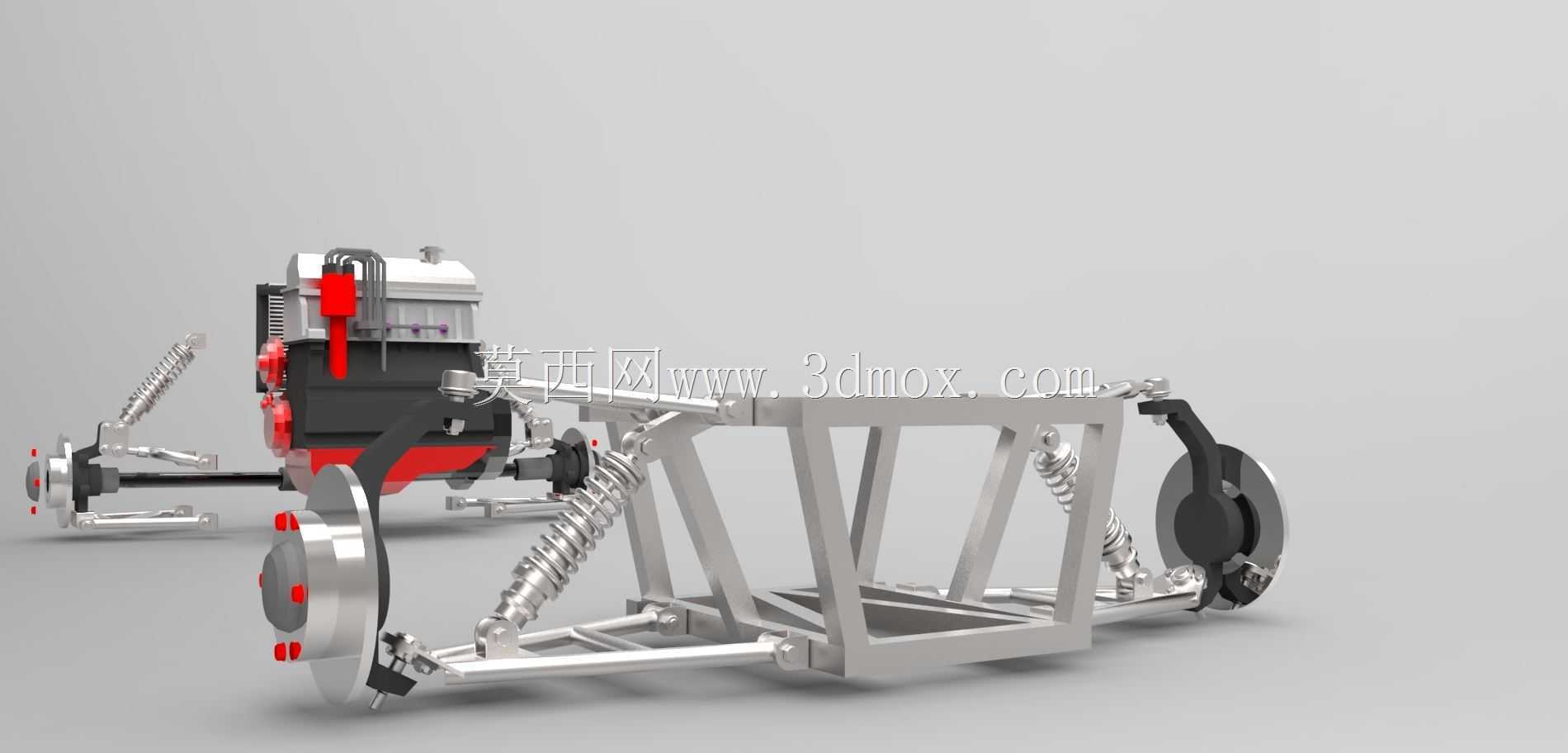

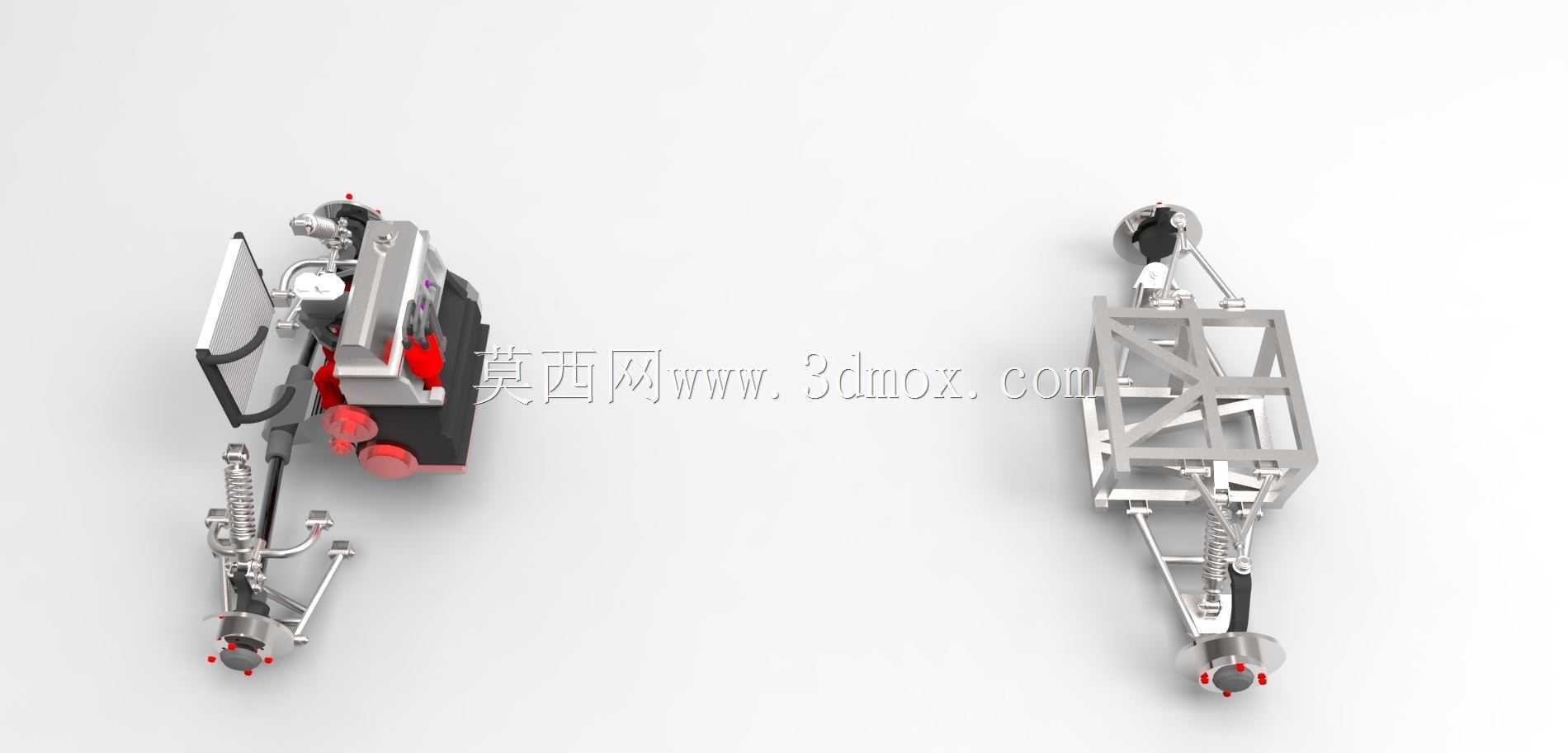

　　这套结构覆盖车辆行走系统的前后端核心承载单元，从工程落地角度看，前桥集成了转向节、减震阻尼单元、制动安装位与动力输出端接口，后桥则匹配桁架式承载支架，适配非铺装路面行驶时的载荷传递需求。在实际应用场景中，这类结构多用于小型全地形作业车辆、短途特种转运载具的底盘搭建，前桥部分的转向摇臂与拉杆布局预留了足够的转向转角空间，可满足狭窄场地内的小半径转向需求，减震器的安装角度经过反复校核，既保证垂直方向的震动缓冲行程，也避免极限压缩时与周边车架、轮边部件发生运动干涉。从设计思路上看，前桥的动力端与制动组件采用集成式布局，减少了分散部件带来的装配累积误差，轮边的轮毂安装位设置了均匀分布的连接孔位，可适配不同规格的越野轮胎与轮辋，

　　制动卡钳的安装座预留了调整间隙，方便后期维护时的刹车片更换与卡钳对位。后桥的桁架式支架采用矩形管材拼接成型，在保证整体抗扭刚度的前提下尽可能降低了非簧载质量，支架上的多组安装孔位可直接与车架纵梁通过螺栓刚性连接，无需额外焊接转接支座，降低了现场装配的工艺难度。安装边界方面，前桥总成的横向最大宽度控制在轮距匹配范围内，减震器上端的安装座与车架连接点的坐标经过运动仿真验证，在车轮上下跳动全行程内，减震器的摆角始终处于许用工作区间，不会出现侧向受力过大导致的油封渗漏问题；后桥的纵向安装尺寸预留了传动轴的连接空间，主减速器输入端的法兰盘位置与动力输出端的同轴度公差控制在合理范围内，减少高速运转时的传动抖动。

　　轮边的轮心高度在空载状态下符合整车通过性设计要求，最小离地间隙可满足碎石、坑洼路面的通行需求，前后桥的载荷分配比例经过配重校核，在满载状态下不会出现单桥载荷过载的情况，制动管路与线束的走向在结构上预留了固定卡扣的安装位，避免行驶过程中管线与运动部件发生摩擦破损。
