家用采暖暖气片及配套管路组件结构设计

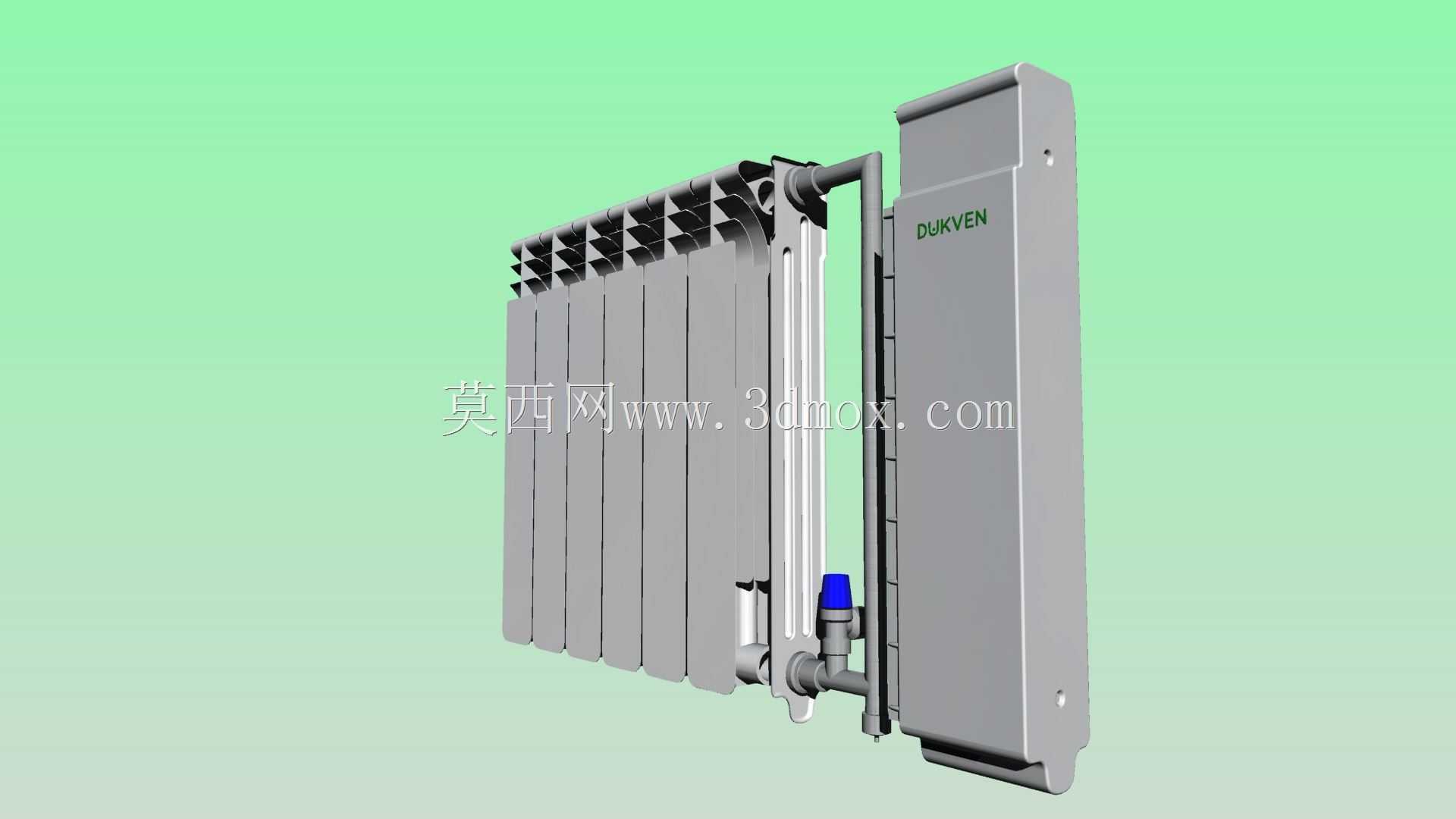

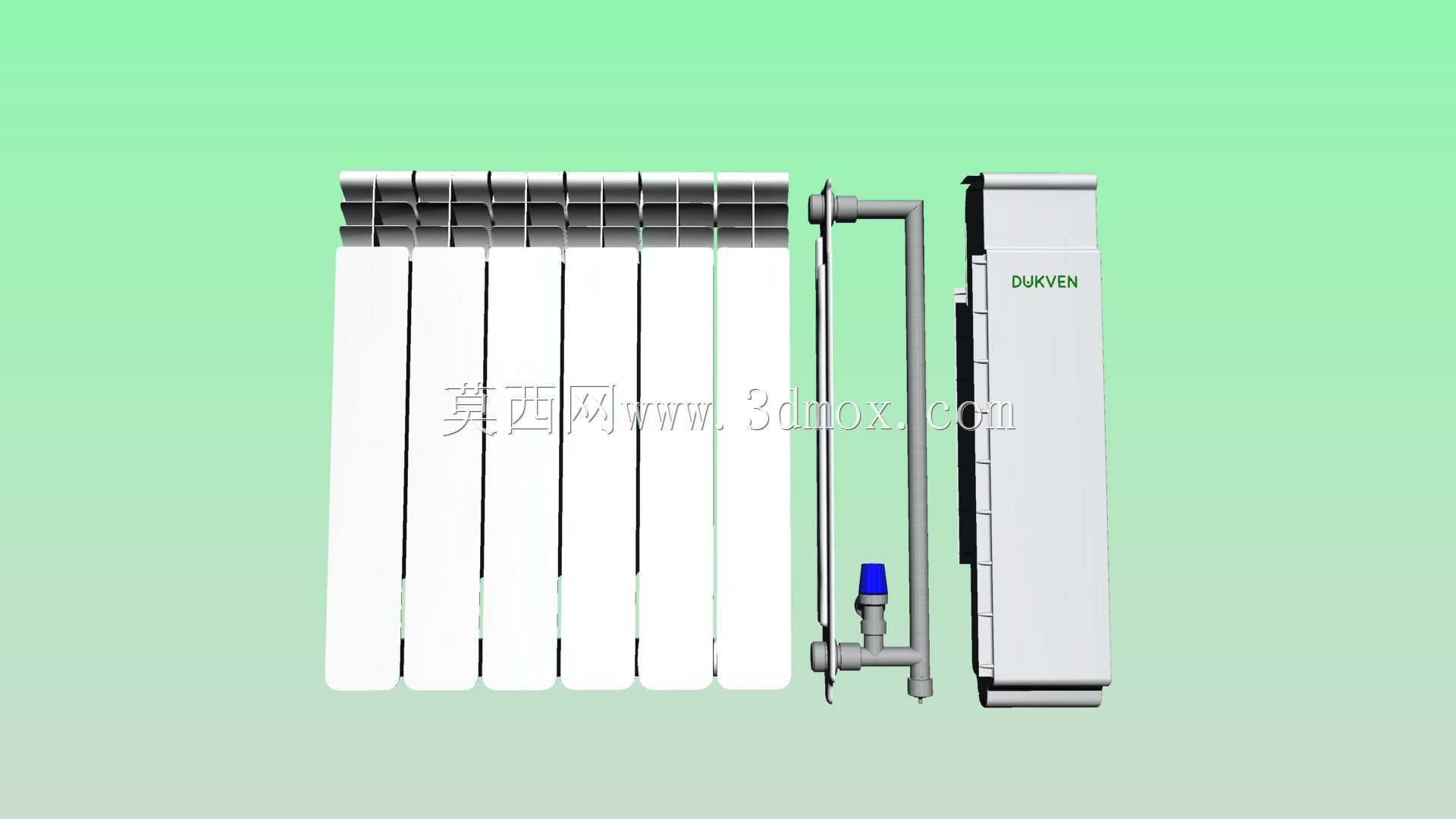

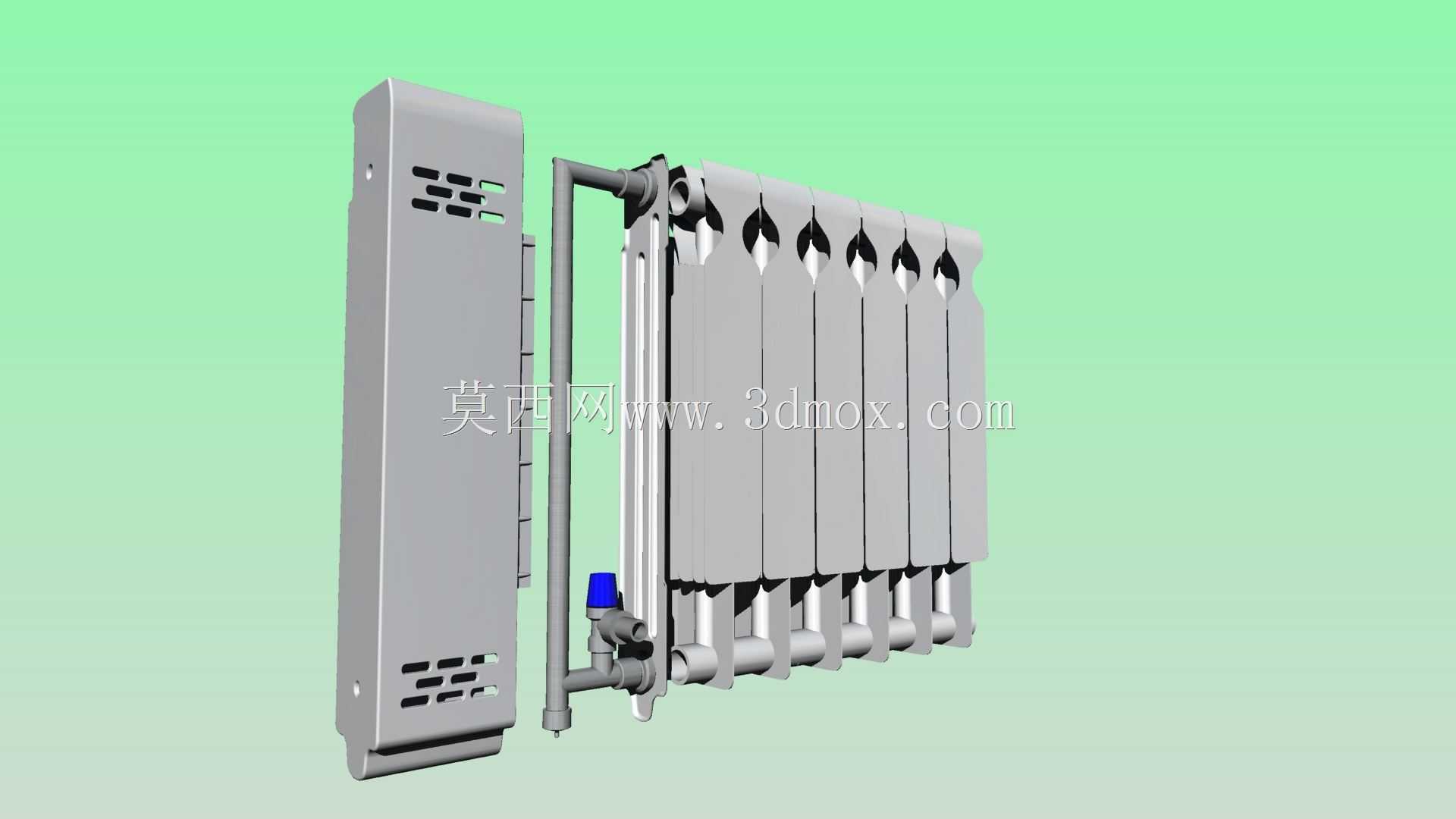

　　这套采暖散热组件的三维结构，完整还原了分户水暖采暖场景下的末端散热单元全套配置，包含柱式散热片主体、旁通管路、控制阀组以及侧边板式换热单元，可直接用于家装采暖方案的布局校核、管路干涉检查以及安装工序模拟。从实际工程落地角度看，柱式散热片的单片间距经过反复调整，既保证了相邻散热柱之间的空气对流通道足够通畅，避免片距过小导致热空气淤积降低散热效率，也控制了整体安装宽度，适配多数住宅窗下、墙面侧方的预留安装空间，不会过度占用室内可用面积。侧边的板式换热单元采用薄型化壳体设计，外壳做了平直规整的折边处理，既可以隐藏内部的流道结构，也能避免安装过程中尖锐边角划伤施工人员，表面预留的品牌标识位也做了凹陷处理，

　　后续丝印标识不会额外增加壳体外凸尺寸，保证安装时与墙面的贴合度。配套的管路组件包含了连接立管、弯头以及末端的手动调节阀，阀组顶部的蓝色操作帽做了防滑纹理设计，实际使用时用户无需额外工具即可手动调节供水流量，进而控制室内采暖温度，管路的连接位置都预留了标准管螺纹的安装余量，建模时严格按照通用水暖管件的连接尺寸做了配合间隙设置，不会出现安装时螺纹咬合长度不足导致的漏水隐患。设计过程中优先考虑了安装边界的适配性，整套组件的进出水口位置统一设置在侧下方，既可以适配同侧上进下出的常见管路走向，也能通过调整外接弯头实现异侧连接，适配不同户型的预留管路位置，不需要在施工现场额外裁切主体结构。散热片的顶部做了平齐的压边处理，

　　日常使用时不会积留过多灰尘，清洁时只需用平布擦拭即可，底部的支脚结构做了加强处理，既可以落地放置分担墙体挂装的承重，也能通过挂装孔固定在墙面，两种安装方式的固定孔位都在建模时做了位置校核，保证安装后整体水平度偏差控制在工程允许范围内。整套结构的流道设计做了等阻优化，每一片散热柱的水流量分配均匀，不会出现近端片过热、远端片不热的温度分层问题，管路转弯处都做了圆弧过渡，减少水流阻力带来的水泵扬程损耗，同时也降低了高速水流冲刷管壁产生的采暖噪音。
