豪华单体帆船外观结构三维设计

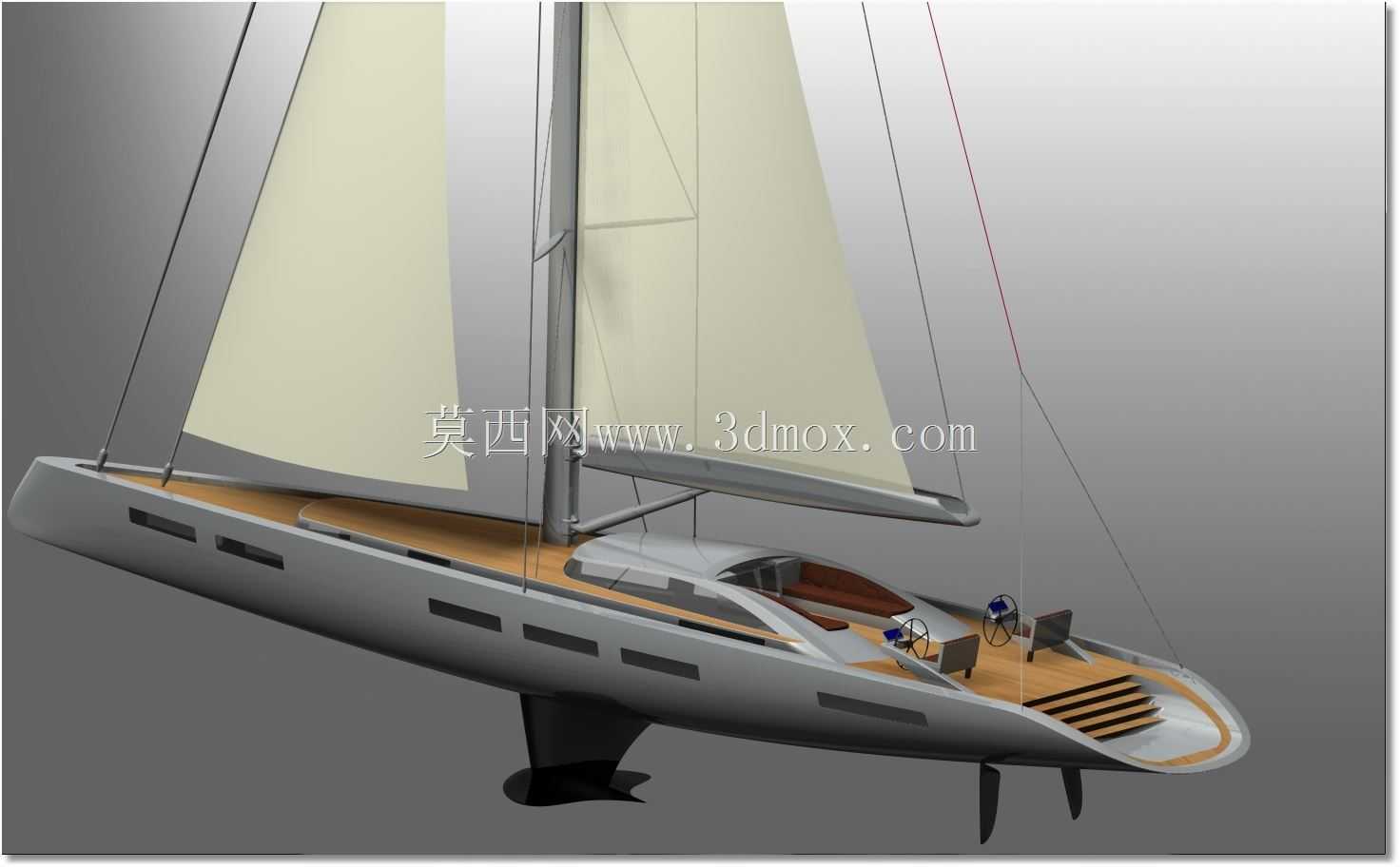

做这款单体帆船的三维建模时，最先要锚定的是民用休闲航海的实际使用场景——这类船型主要面向近岸休闲航行、近海短途巡航使用，兼顾私人度假与小型商务接待需求，所以建模初始就要把甲板功能分区、舱室空间边界、航行水动力部件的位置关系理清楚，不能只做外观曲面的空架子。建模第一步先搭主尺度框架，先确定总长、水线长、型宽、型深这些核心边界，先拉出主船体的中纵剖面轮廓线，沿着船长方向布置各站号的横剖线，用双曲面扫掠生成主船体外壳，这一步要注意船艏的入水角度、船艉的压浪造型，还有船体侧面舷窗的开孔位置要和内部舱室的布局对应，不能出现舷窗开在舱室隔断上的低级错误。主船体做完后处理上层建筑，甲板面的柚木铺装区域要单独做面拆分，预留出锚机基座、系缆桩、舵轮操作台的安装位，船艉的阶梯式登船平台要和船体尾部的线型顺滑过渡，还要考虑航行时上浪的排水坡度，不能出现积水的凹陷结构。帆装部分的建模要先确定桅杆的安装基座位置，桅杆的高度要和船体的稳性计算匹配，主帆、前帆的曲面要按照实际帆型的受力弧度做，不能拉成完全平直的面，帆索的走向要对应实际的滑轮固定点，还原真实的帆装索具布局。建模过程中用ThinkDesign做曲面调整的时候，要反复检查各部件的安装间隙，比如龙骨和船体底部的连接面要完全贴合，舵叶的转动轴要预留足够的安装空间，甲板上的驾驶座椅、休闲座椅的固定脚位置要和甲板下方的加强筋位置对应，避免后期结构设计时出现安装干涉。舱室部分的建模要兼顾外观可见的舷窗、舱顶轮廓，驾驶舱的挡风玻璃倾斜角度要兼顾视野和航行时的风阻，玻璃的安装压条要做出来，还原真实的装配细节。这类模型在实际应用中，既可以用于船舶设计阶段的方案展示，验证外观造型和布局合理性，也可以用于航海主题的展陈演示、游艇销售的可视化展示，建模时所有的曲面分块都要考虑后续转工程图的可行性，不能出现无法展开的异形曲面给后续生产制造带来麻烦。做船体曲面的时候要注意G2连续，尤其是船艏和船艉的过渡区域，不能出现明显的折角影响水动力性能，甲板边缘的扶手栏杆要按照人体工程学高度布置，沿着甲板外轮廓顺滑走向，每一处栏杆立柱的固定点都要在甲板面预留安装凸台，符合实际船舶的装配逻辑。
