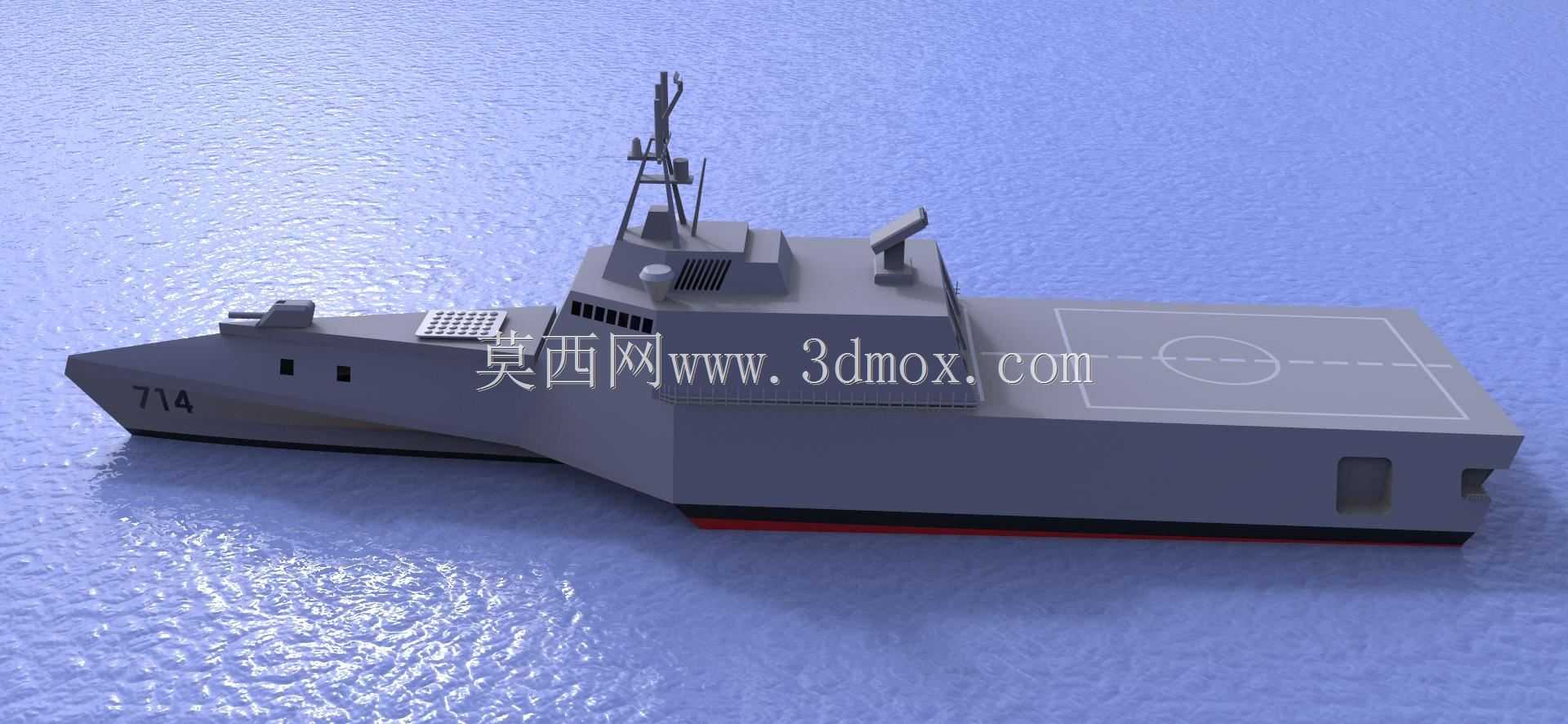

美国海军独立号濒海战斗舰外观结构建模

这款濒海战斗舰的三维建模工作，最先要明确的是其核心应用场景——区别于传统远洋驱护舰，该类舰艇主要承担近岸浅水区的巡逻、反潜、反水雷、临检拿捕等低烈度任务，同时可通过任务模块快速切换功能，适配不同的近海作战需求，建模时需要优先还原其独特的三体穿浪船体结构，这一结构是保障其在近岸复杂海况下保持40节以上高航速、同时降低航行阻力与雷达反射面积的核心设计。建模初始阶段需要先梳理船体的外形尺寸边界，三体船的主船体与两侧片体的间距、片体长度与主船体的比例关系是建模的基准，需要先绘制主船体的中纵剖面型线，再通过偏移生成各站号的横剖线，通过曲面放样构建主船体的基础曲面，两侧片体的曲面需要单独放样后与主船体做曲面合并，注意片体与主船体连接区域的曲面顺滑过渡，避免出现硬棱破坏水动力特性。上层建筑的建模需要遵循隐身设计的思路，所有外壁面都采用内倾角度，避免垂直直角结构，舰桥的观察窗、桅杆上的电子设备基座、舰艏的武器站安装位、舰艉的直升机起降平台标线都需要按照实船布局逐一还原，起降平台的系留孔、助降标识的位置需要符合舰载直升机起降的操作边界，不能出现与周边设备干涉的问题。建模过程中，先通过草图绘制各层甲板的轮廓线，拉伸生成甲板的基础实体，再对上层建筑的各个舱段做布尔运算切除内部空间，外表面的细节比如舰艏的舷号喷涂区域、烟囱的格栅结构、雷达天线的安装基座都需要通过凸台、切除、阵列等特征完成，注意所有外露设备的安装位置都要预留对应的安装法兰边界，符合实际舰船的装配逻辑。船体的水线部分需要单独做分色处理的特征分割，水线以下的船底部分、水线以上的舷侧部分、上层建筑的内倾壁面都要做独立的曲面分组，方便后续渲染时赋予不同的材质属性。舰艏的武器站需要还原其俯仰转动的结构边界，确保炮塔的旋转范围不会与周边的舰桥结构发生干涉，桅杆上的各类通信天线、雷达罩的布局要符合实船的电磁兼容设计要求，设备之间预留足够的间距避免信号遮挡。整个建模过程需要反复核对船体的长宽比、片体的吃水深度、上层建筑的高度与船体宽度的比例，确保整体外形的还原度，曲面构建完成后需要做曲面曲率检查，避免出现曲面褶皱、曲率突变的问题，尤其是穿浪艏的部分，型线的顺滑度直接影响水动力性能的仿真准确性，最后对所有零件做装配配合检查，确认各个部件之间的安装间隙符合舰船建造的公差要求，没有出现零件重叠、装配错位的问题。
