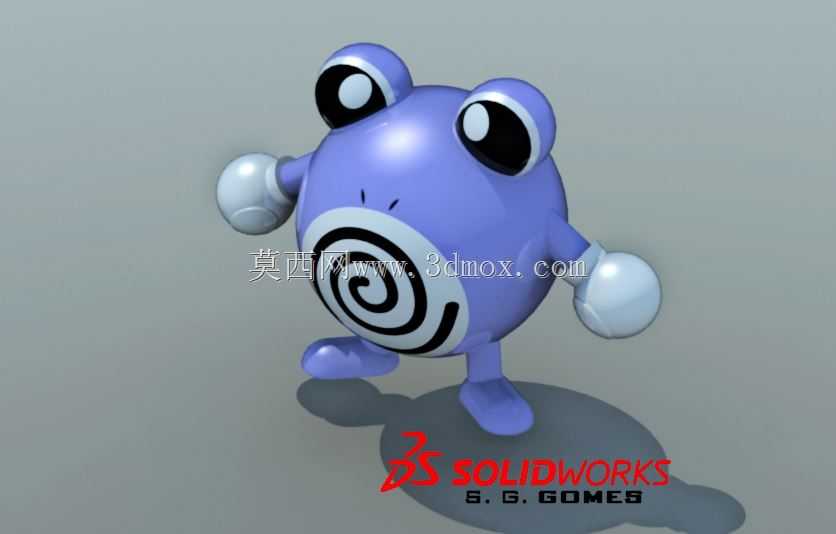

宝可梦蚊香君卡通形象三维造型设计

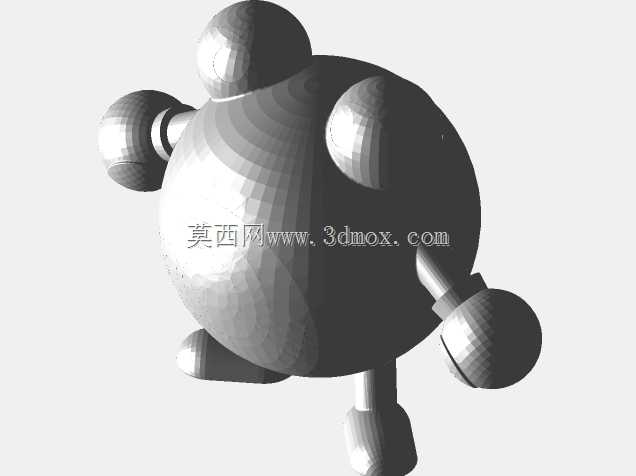

该卡通形象三维造型可覆盖潮玩手办打样、动漫周边衍生品开发、文创IP展示道具制作等多个应用场景，作为IP衍生开发环节的核心数字原型，可直接对接3D打印、硅胶翻模、注塑量产等后续生产流程，也可用于IP线下展陈的数字素材、互动装置的外观载体。从功能特性来看，该造型采用全曲面一体化设计，整体无尖锐棱角，所有外轮廓均做R2以上圆角过渡，既符合潮玩产品的安全规范，也能减少3D打印过程中的支撑用量，降低后期打磨工作量；四肢与主体躯干采用分体式装配定位设计，手部、脚部与躯干的连接位置预留0.15mm的装配间隙，可适配不同材质的拼接需求，不管是做全树脂一体打印的展示件，还是做PVC分件量产的商品都能直接适配。设计过程中先从IP形象的正侧视参考图入手，先在草绘环境勾勒主体球形躯干的轮廓线，以旋转凸台生成基础基体，再通过投影曲线将腹部的螺旋纹样映射到躯干曲面，采用包覆特征生成螺旋结构的凹凸轮廓，控制螺旋凸起高度为1.2mm，避免纹样过深导致脱模困难。眼部结构采用分层设计，最外层为透明件预留的球形曲面，中间层为黑色眼白轮廓，内层为白色高光定位点，拆分后的眼部结构可适配后续分色喷涂或者多材质拼接的生产需求。四肢部分先绘制单只手臂的引导线，通过扫描特征生成手臂的圆柱基体，手部的拳套结构采用旋转加圆角处理，保证拳套的饱满圆润感，完成单侧肢体后通过镜像特征生成对称侧结构，再调整脚部的倾斜角度，让整体重心落在躯干正下方，确保模型放置时的稳定性，无需额外支撑底座即可平稳站立。外形尺寸上整体控制在120mm总高，躯干最大直径为75mm，单侧手臂向外延伸长度为22mm，脚部前后跨度为40mm，整体安装边界控制在100mm*80mm的矩形范围内，适配常规潮玩手办的标准底座尺寸，也可直接放入常规尺寸的展示盒中。建模过程中随时检查曲面的曲率连续性，对G1连续的位置做曲率过渡处理，避免后续渲染或者加工时出现曲面棱线，所有特征的草图均做全约束处理，避免后续参数调整时出现特征报错，对于分件位置的贴合面做平面化处理，保证拼接时的贴合度，减少后续组装的缝隙问题。
