小型铝合金作业艇结构设计

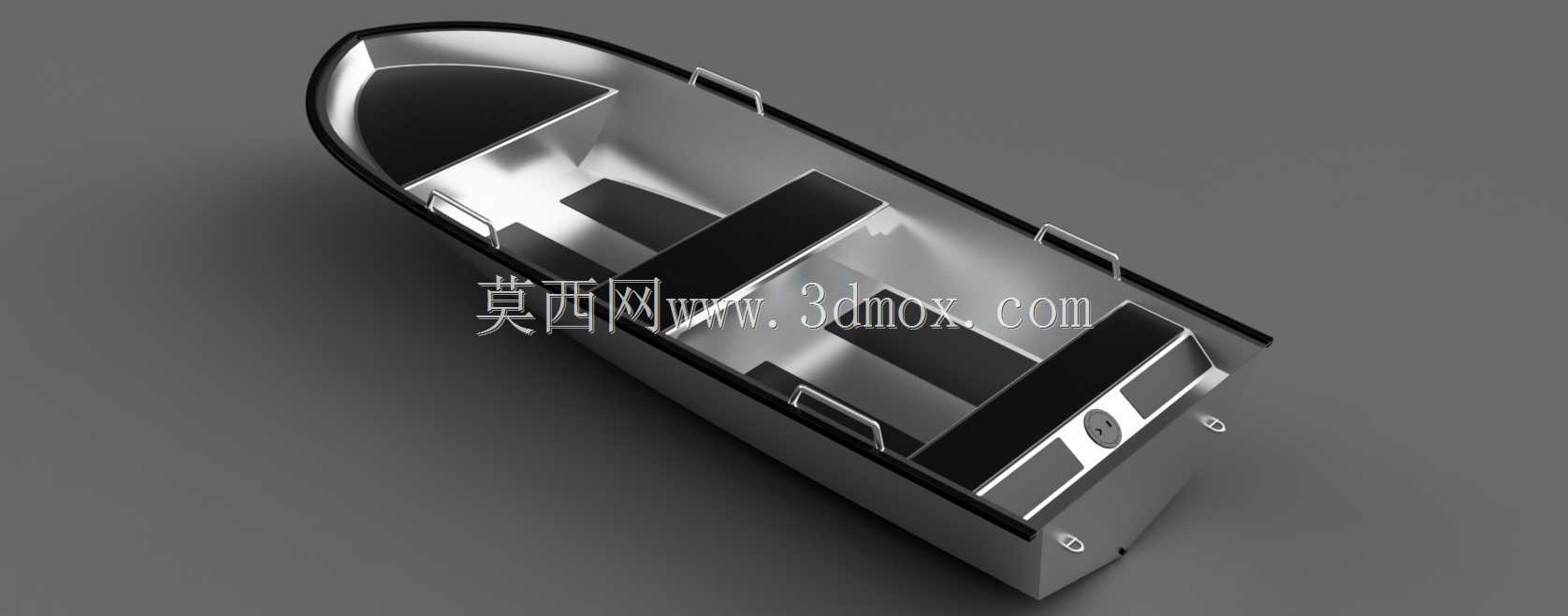

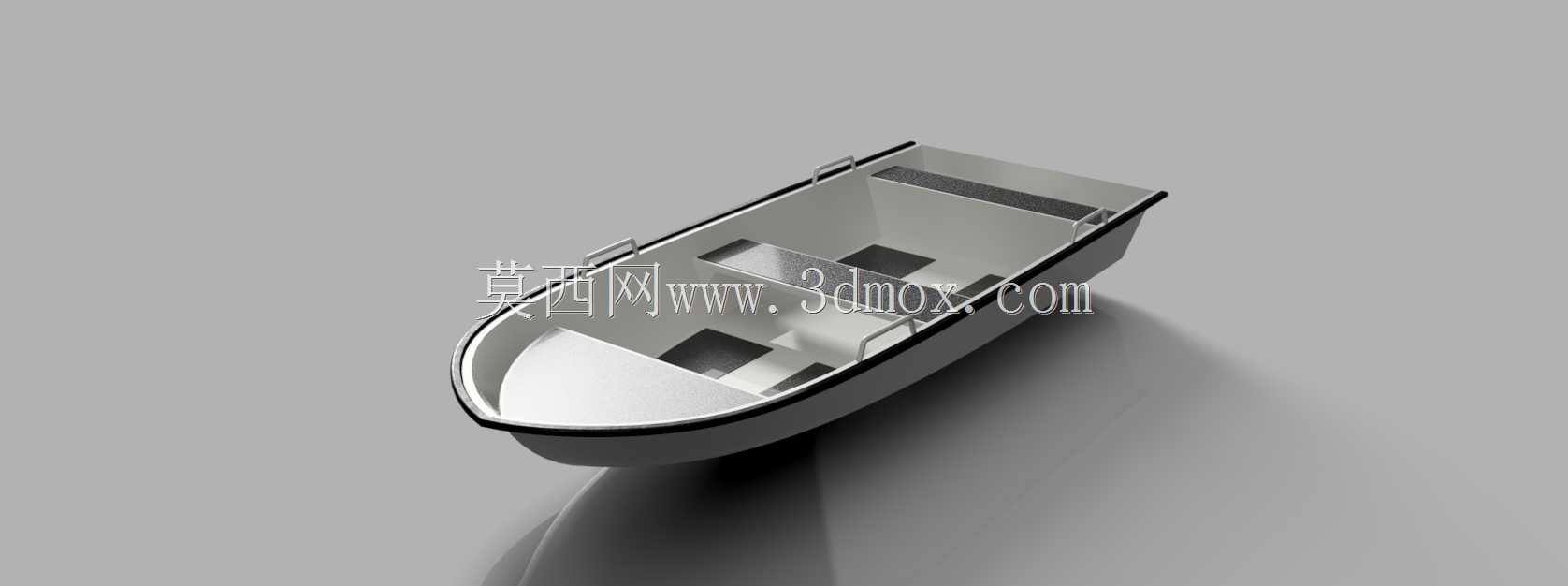

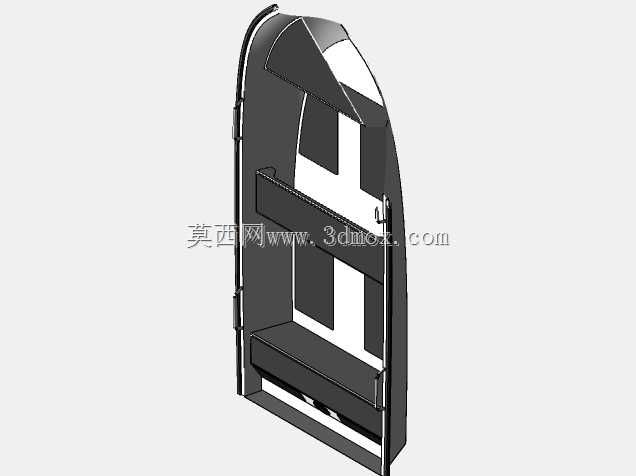

这款小型铝制作业艇的建模工作，最初是接到沿海近岸养殖用户的需求启动的，用户需要一款能在浅海养殖区、内河支流灵活通行的小型载具，既要能搭载少量作业人员与渔具，又要兼顾拖拽小型摩托艇、临时接驳的功能，整体重量要控制在单人可借助拖车完成短距离转运的范围内。建模初期先敲定船体的线型，参考常规小型冲锋艇的折角线型做优化，把船底的V型折角角度调整到12度，既保证浅水区航行时不会因为吃水过深剐蹭水底，又能在30节以内的航速下保持足够的航向稳定性，不会出现侧飘的问题。船身主体采用5052铝合金板材折弯成型，建模时先绘制中纵剖面的型线，再通过投影生成各站号的横剖线，用曲面放样生成整体船壳曲面，之后抽壳处理预留4mm的板材厚度，船舷顶部额外做了外翻的折边结构，既提升船身整体的抗扭刚度，也能作为人员登乘时的扶手依托。船身内部的结构布局上，在船艏位置设置了封闭的储物舱，用来存放救生设备与小型作业工具，中部设置两个横向的坐凳，坐凳下方预留了蓄电池安装位，给船尾的外挂动力供电，船艉板做了加厚处理，预留了外挂机的安装孔位与紧固螺栓的安装边界，安装孔的中心距严格匹配市面主流15-30马力外挂机的安装尺寸，避免后期改装出现干涉。船舷两侧对称安装了四个不锈钢扶手，建模时提前在船舷侧板上预留了扶手的安装凸台，凸台厚度比周边板材厚2mm，保证扶手安装后的连接强度，船身两侧还预留了系缆桩的安装位置，方便停靠时固定缆绳。建模过程中先完成整体曲面的曲率检查，确保船壳曲面没有曲率突变的区域，避免后续板材折弯时出现开裂隐患，之后拆分各个钣金零件，给每个折弯件标注好折弯半径与止裂孔位置，所有焊接边都预留了1.5mm的焊接收缩余量，内部的横向肋骨间距控制在350mm，既保证船身的整体强度，又不会过多增加船体自重。完成零件拆分后做整体装配干涉检查，确认坐凳、储物舱、艉板外挂机位之间没有装配冲突，同时核对整体外形尺寸，船长控制在3.8米，船宽1.6米，型深0.65米，这个尺寸刚好能适配常规的小型家用拖车，不需要办理超宽运输手续，浅水区吃水深度仅0.2米，能顺利进入滩涂养殖区、狭窄内河航道作业，除了渔业养殖作业外，也能作为近岸休闲垂钓、水域临时巡检的载具使用。
