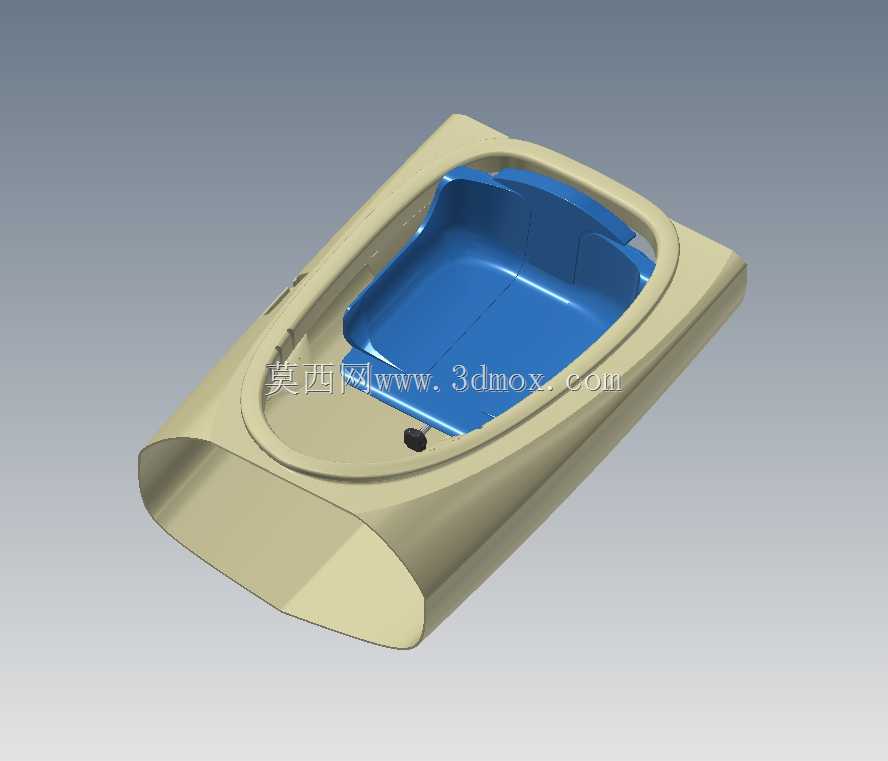

塔河皮艇座舱支撑基座结构设计

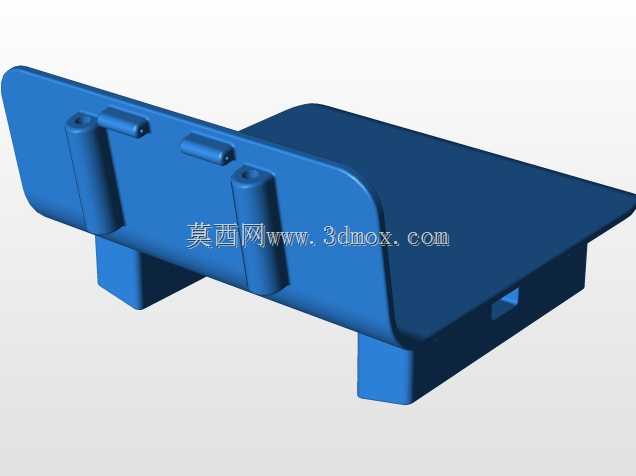

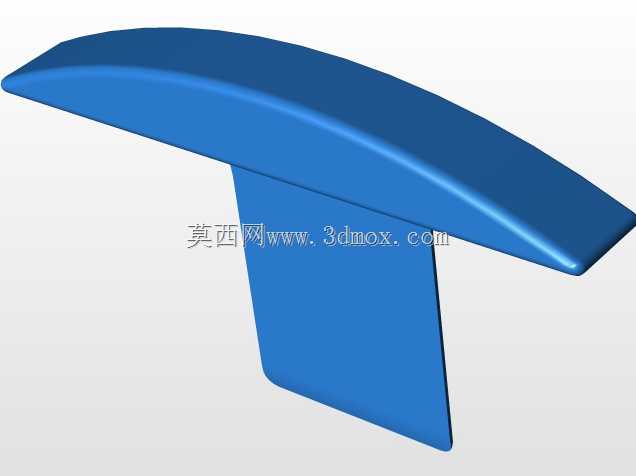

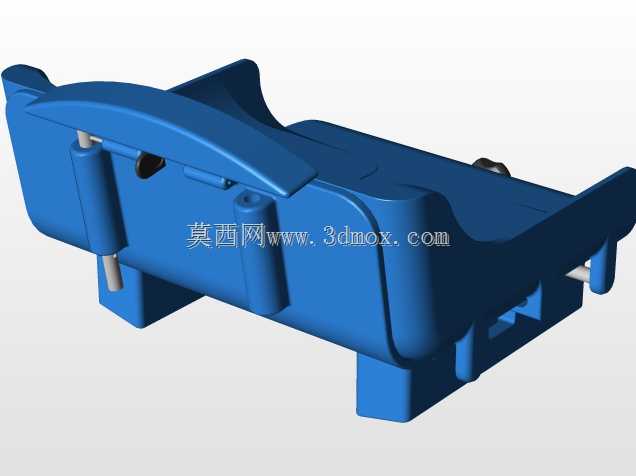

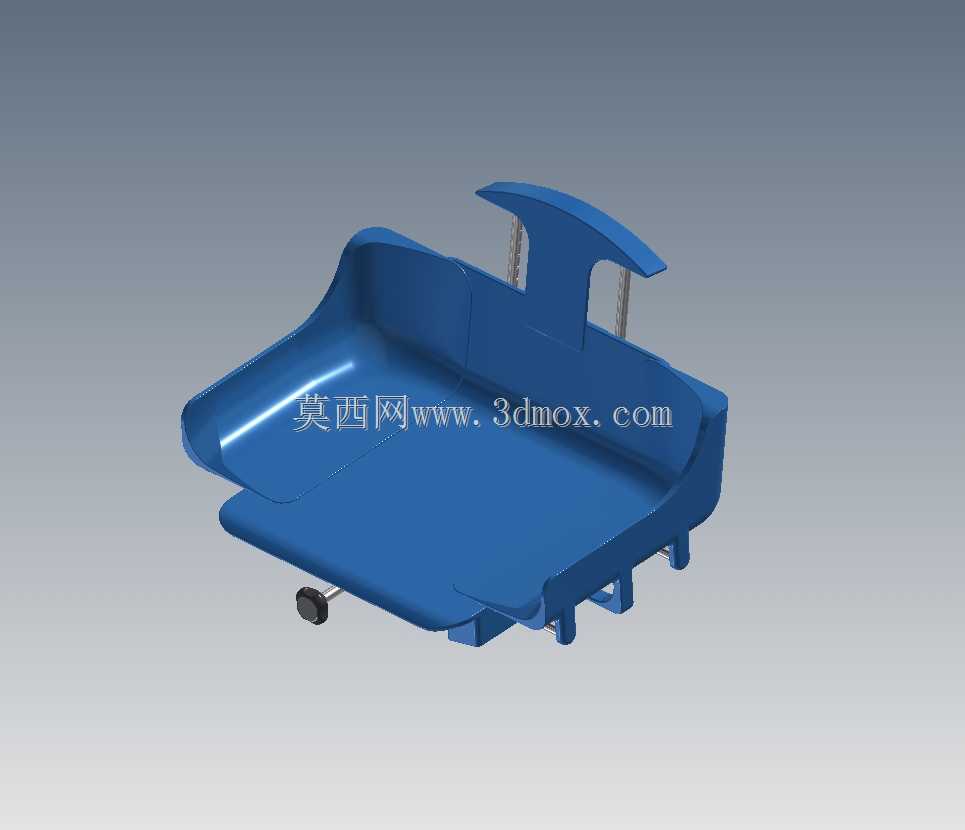

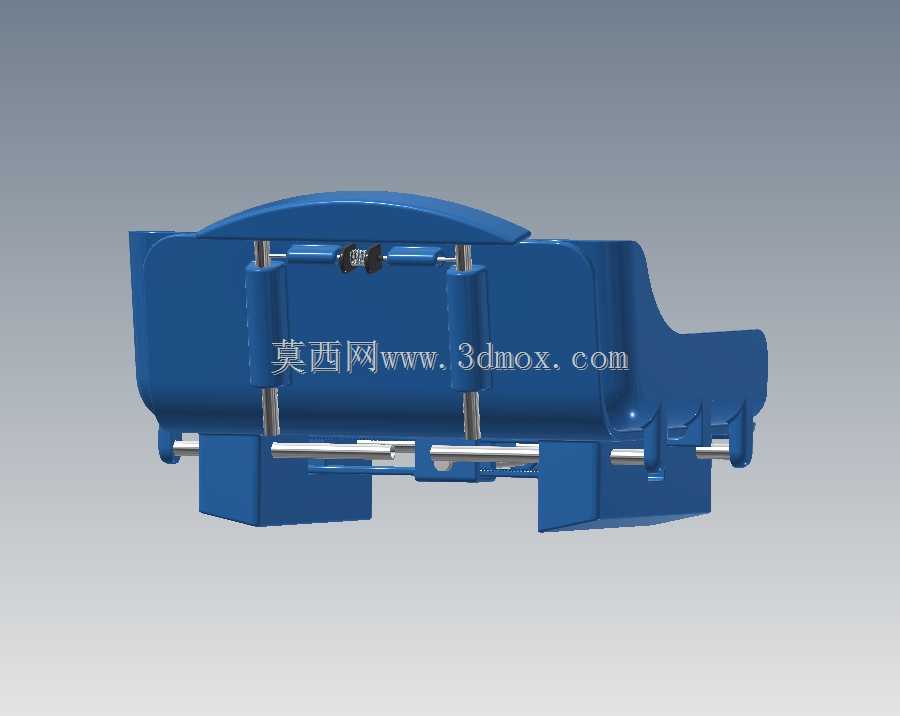

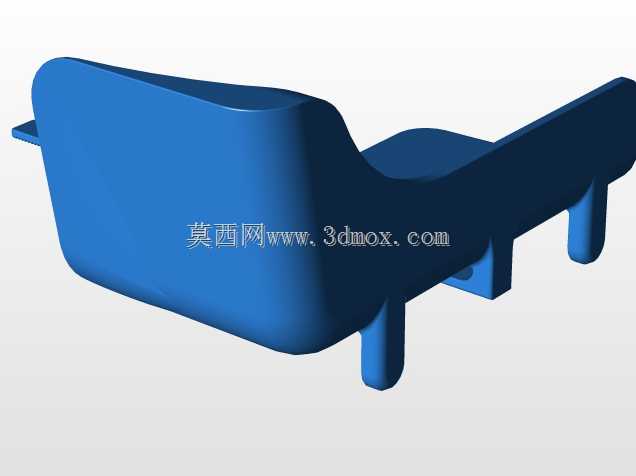

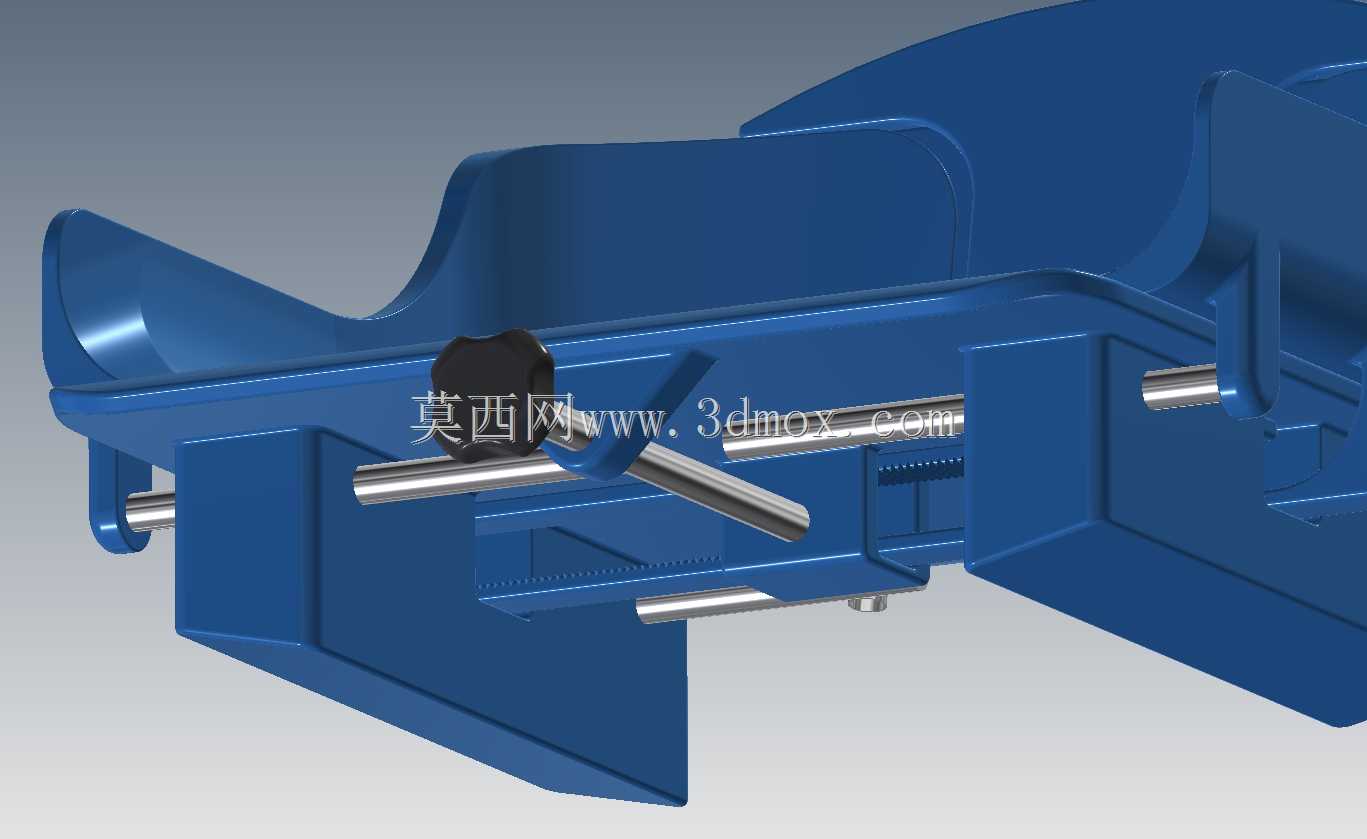

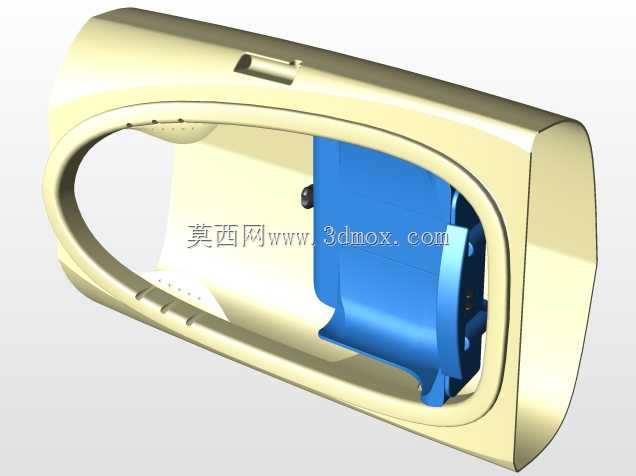

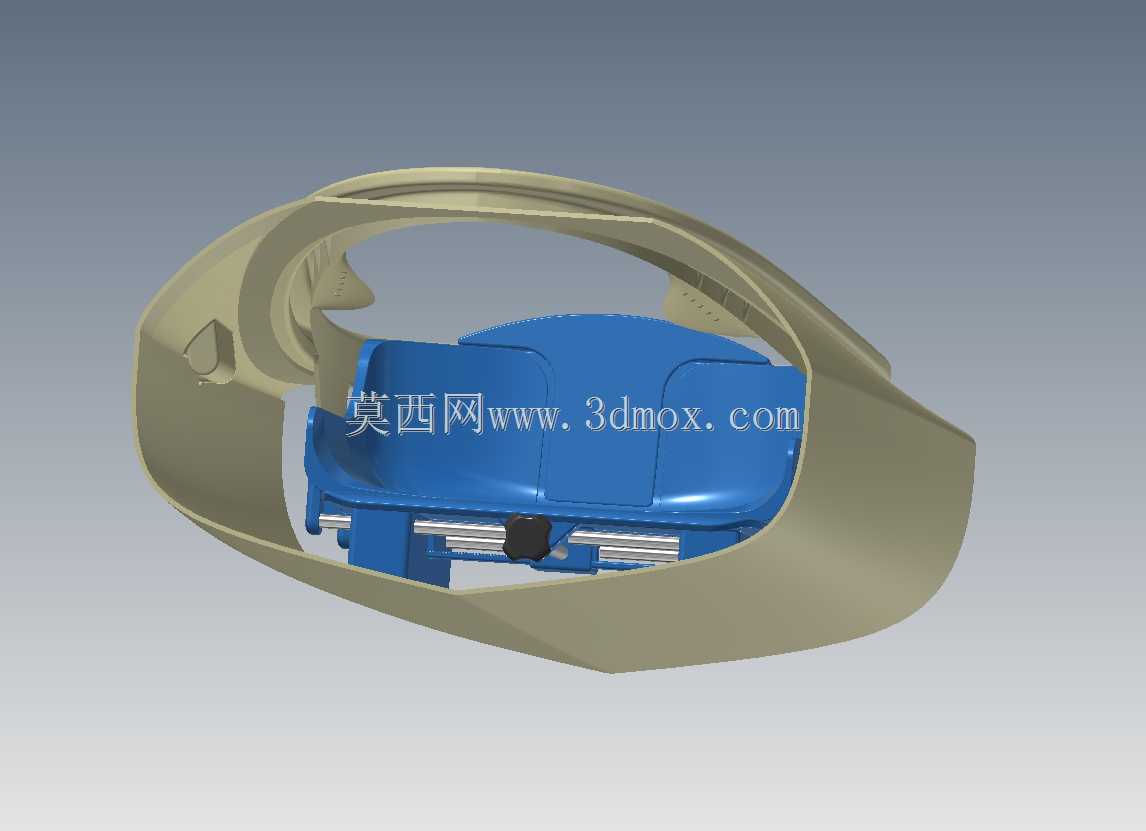

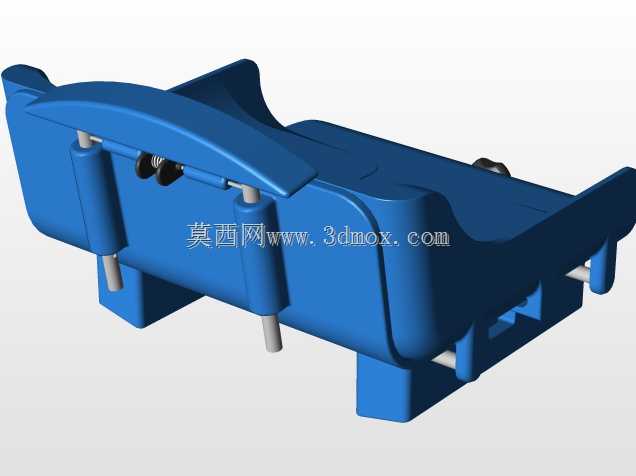

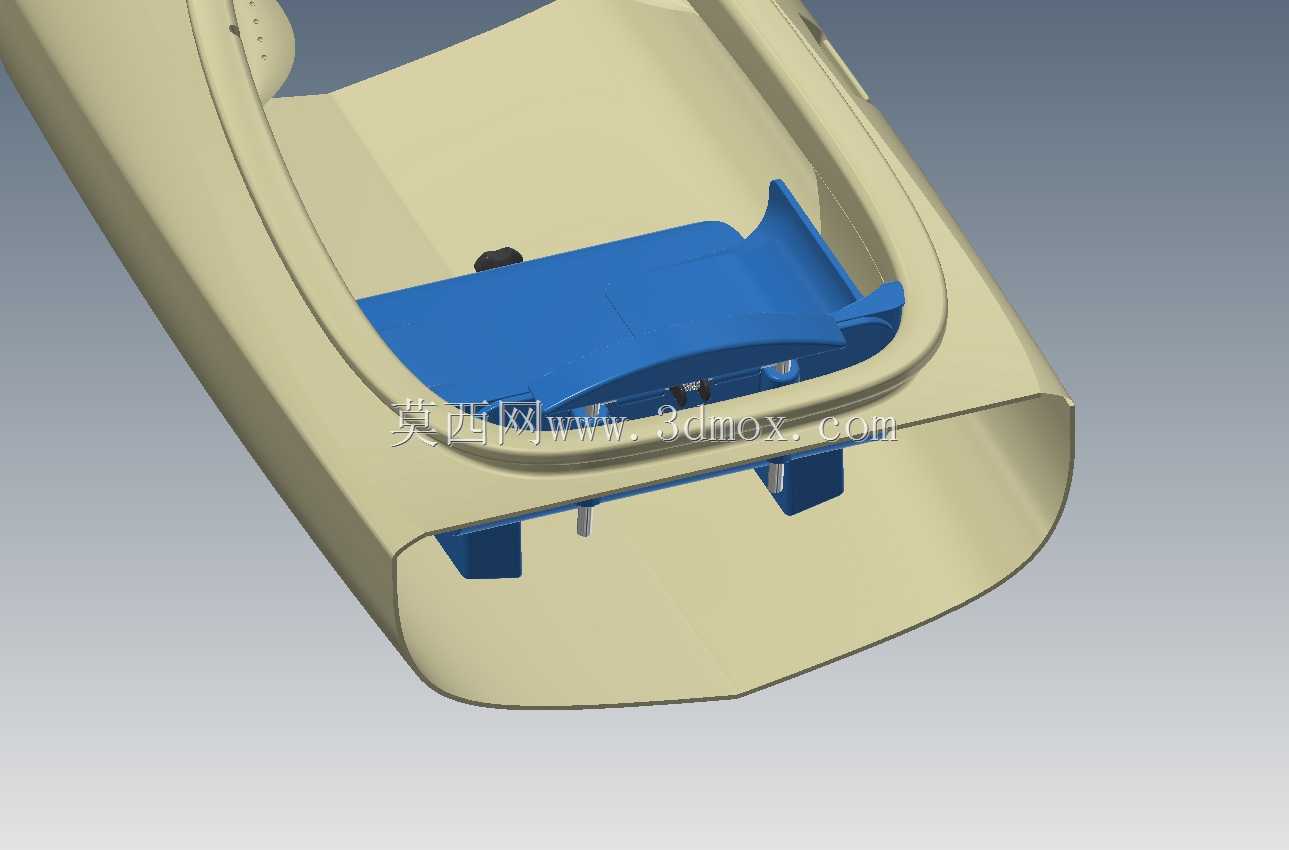

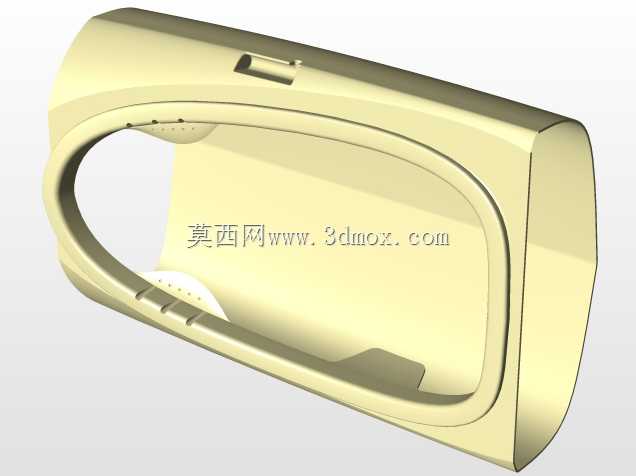

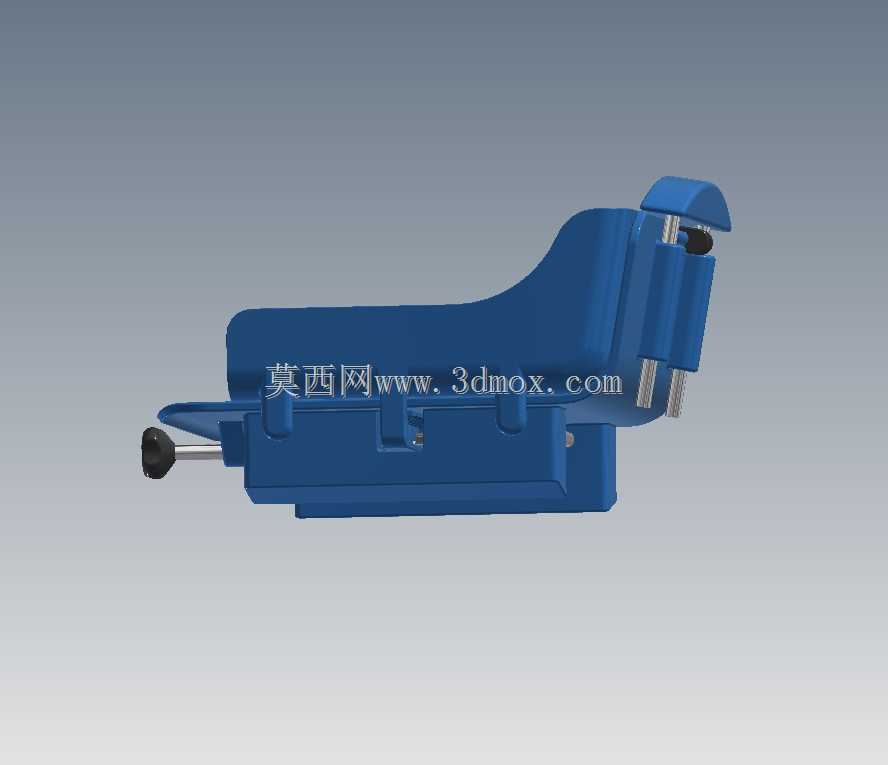

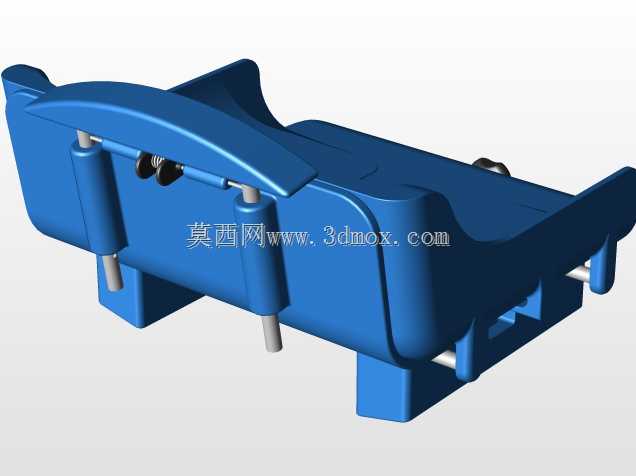

这款皮艇基座主要适配休闲类硬底皮艇的乘座区域安装需求，在实际水上使用场景中，承担着承载乘员体重、分散艇体局部受力、固定座舱内衬的核心作用，日常使用中需要耐受水面紫外线长期照射、水体浸泡腐蚀以及乘员上下艇的反复冲击载荷，因此结构设计上优先考虑受力合理性与安装适配性。从结构特性来看，基座整体采用流线型贴合设计，外缘轮廓完全匹配皮艇中部座舱段的艇身弧面，安装时可直接嵌入艇身预设的安装位，无需额外对艇体做大规模裁切改造；基座内侧设置了多层限位台阶，可直接卡装配套的硬质座舱内胆，边缘预留的小尺寸凸台用于安装固定卡扣，避免内胆在皮艇行进过程中出现移位；基座底部做了等厚的加强筋布局，在不整体增加壁厚的前提下提升了整体抗形变能力，乘员乘坐时的受力可通过筋条均匀传导至整个艇身安装面，避免局部应力集中导致的艇体开裂。建模过程中首先根据皮艇艇身的点云数据拟合出安装位的基准曲面，先绘制基座的外轮廓投影线，通过拉伸、曲面裁剪得到基座的主体外轮廓，之后抽壳设定均匀壁厚，再在内侧绘制加强筋的草图投影，通过筋特征生成内部支撑结构，随后处理边缘的安装卡扣凸台，对所有锐边做圆角过渡处理，避免应力集中的同时也防止安装时划伤操作人员；建模过程中同步校验了基座与艇身安装面的贴合间隙，确保安装后缝隙均匀，不会出现积水藏污的问题。安装边界方面，基座的整体长度适配单人皮艇的座舱开口尺寸，宽度方向预留了足够的乘员腿部活动空间，安装孔位完全匹配常规量产皮艇的预设孔位，可直接替换同规格的老旧损坏基座，无需重新打孔定位；基座的深度设计兼顾了乘坐包裹性与上下艇的便利性，不会出现乘员入座后卡腿或者侧向支撑不足的问题。在实际使用场景中，这款基座除了承载乘员外，还可在边缘加装小型附件挂点，用于固定水杯架、渔具支架等户外配件，适配休闲垂钓、短途漂流等不同的水上使用需求，结构上的圆角处理也避免了磕碰划伤的风险，整体材质适配滚塑或者注塑加工工艺，可直接用于量产配套。
