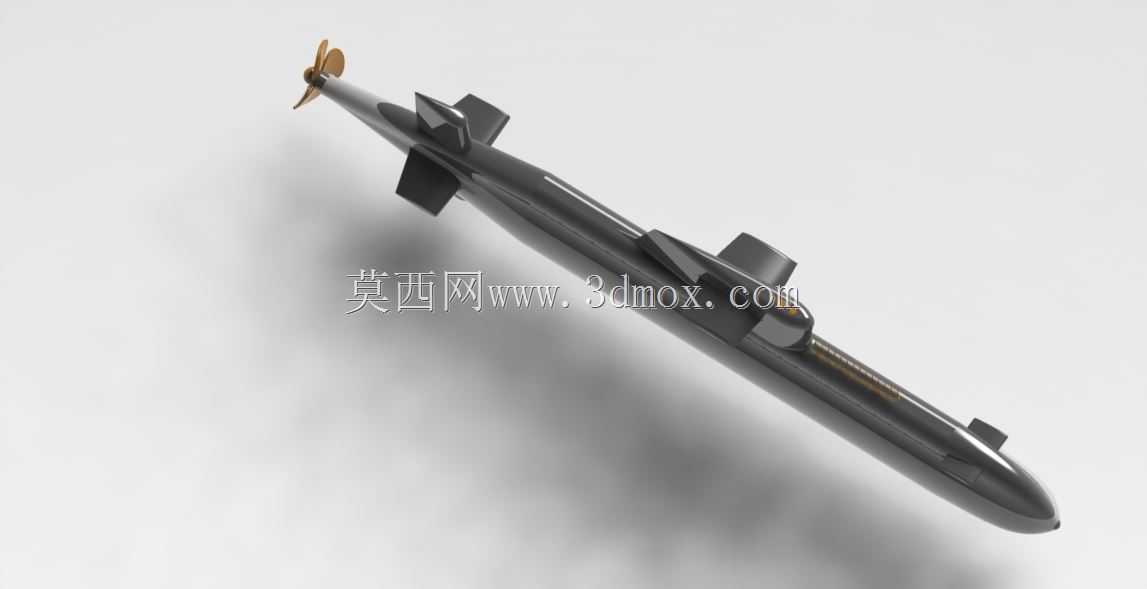

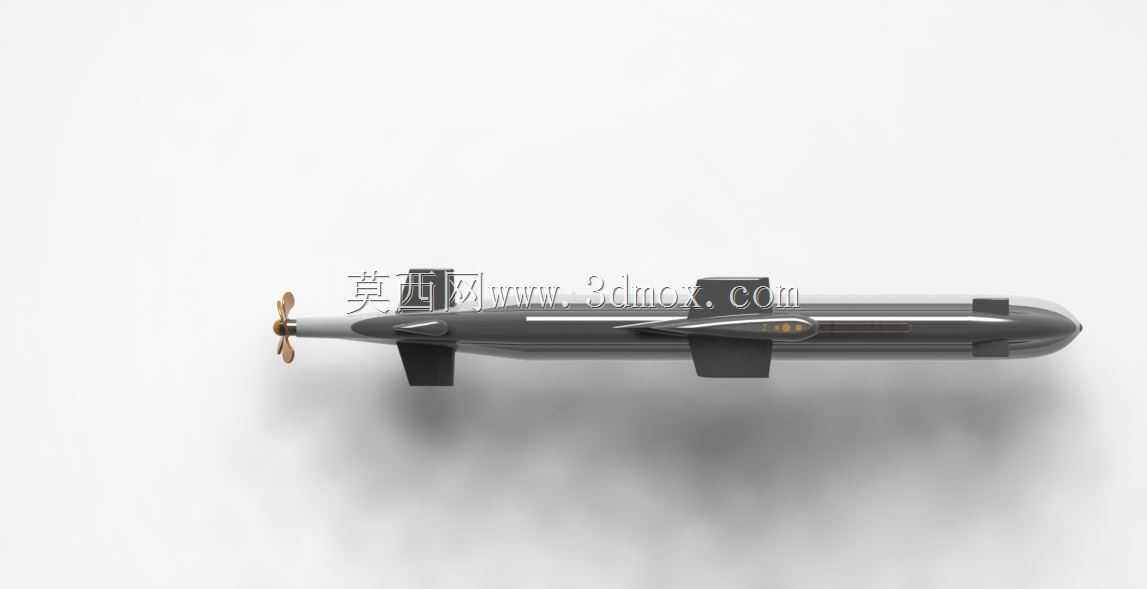

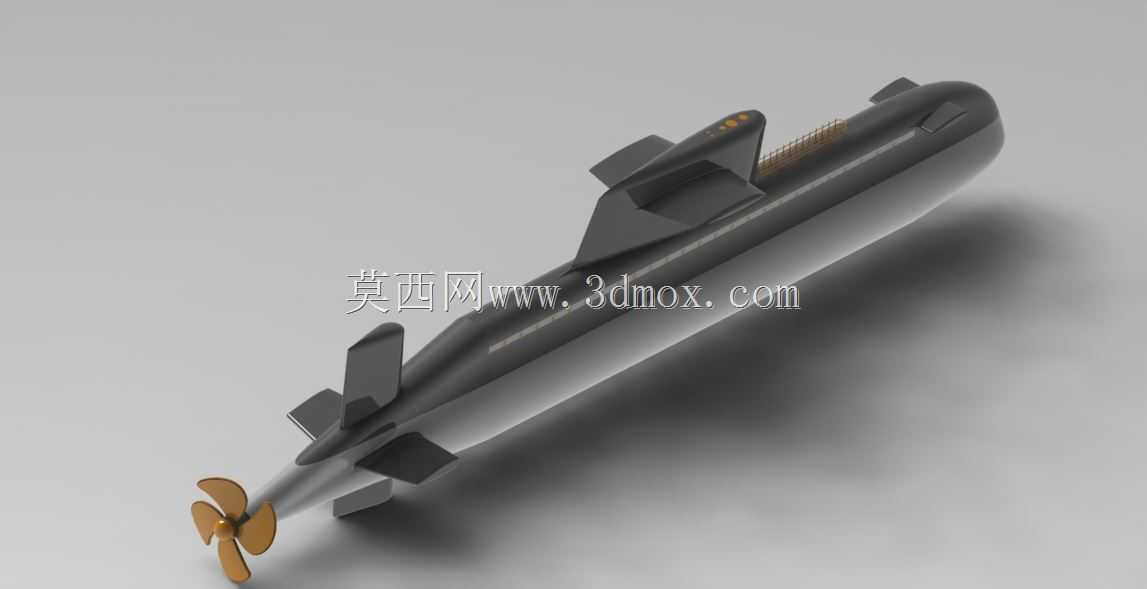

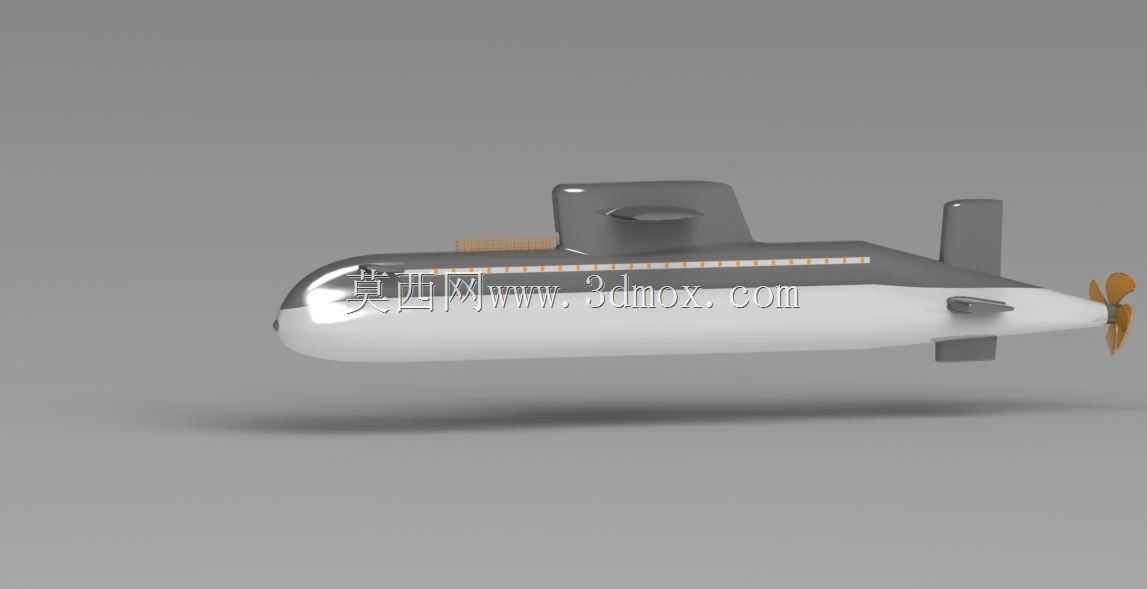

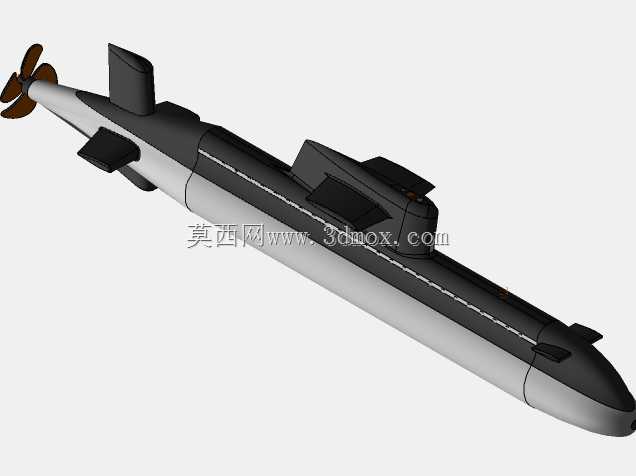

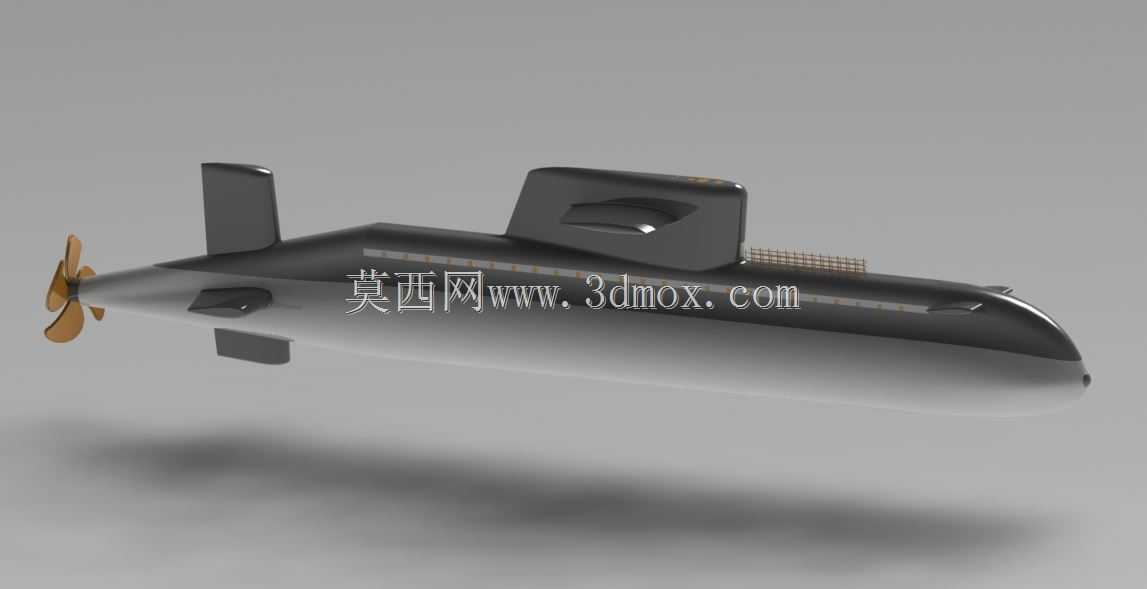

常规动力水下航行器外观结构三维数模

做这款潜航器结构建模的时候，最先要锚定的是水下航行的实际工况约束，这类装备核心用途是在近海水下完成水文探测、管线巡检这类长时潜航任务，所以外形设计首先要解决的是水下航行阻力问题，整个艇体采用拉长水滴型回转体构型，从头到尾的线型过渡要保证流场均匀，避免出现局部涡流增大航行噪声与阻力。建模第一步先在草图里绘制艇体的纵剖轮廓线，以艇身中轴线为旋转中心，通过旋转凸台命令生成主体耐压壳体的基础曲面，这里要注意艇艏段的圆弧曲率不能过大，否则会影响艏部探测设备的安装空间，艇艉段要做线性收窄，匹配螺旋桨的来流角度，减少桨叶工作时的空泡效应。

艇体外部的附体结构设计要兼顾功能与安装边界，指挥台围壳设置在艇身中前部，位置要避开艇内主压载水舱的布置区间，围壳本身采用流线型修型，前后缘做圆弧过渡，降低围壳与艇体结合处的马蹄涡影响。尾部的十字形尾舵是控制航向与俯仰的核心部件，建模时要先确定舵轴的安装轴线，舵叶的翼型选用对称水翼，保证舵效在不同航速下的线性度，舵叶与艇体的连接位置要预留转动副的安装间隙，不能和艇艉的螺旋桨导流罩发生运动干涉。艉部的螺旋桨采用五叶大侧斜构型，建模时先绘制单个桨叶的截面翼型曲线，通过圆周阵列生成整体桨叶结构，桨毂的锥度要匹配艉轴的安装尺寸，保证动力传递的同轴度。

实际建模过程中，要反复核对各个部件的安装边界，比如围壳上的潜望镜、通气管的开孔位置，要和内部的升降装置通道对齐，艇身两侧的流水孔排布要顺着流场方向，避免开孔带来的额外阻力。整个模型的结构拆分要符合实际装备的装配逻辑，耐压壳体作为主体基准，所有外部附体都以壳体外表面为装配基准，尾舵、螺旋桨、围壳都单独做子装配体，方便后续调整结构参数时快速修改。这类潜航器模型除了用于装备结构原理演示，还可以作为水下航行仿真的基础数模，在教学场景中帮助从业者理解水下装备的线型设计逻辑、附体布置原则，建模时每一处曲面过渡、部件位置都要对应实际航行的性能需求，不能只追求外观相似而忽略工程实际的约束条件，比如艇体的长径比控制在合理区间，既保证内部设备的布置空间，又兼顾水下航行的操纵性与快速性，螺旋桨与艇艉的间距要满足桨叶工作时的伴流场要求，避免出现激振力过大影响艇体结构强度的问题。
