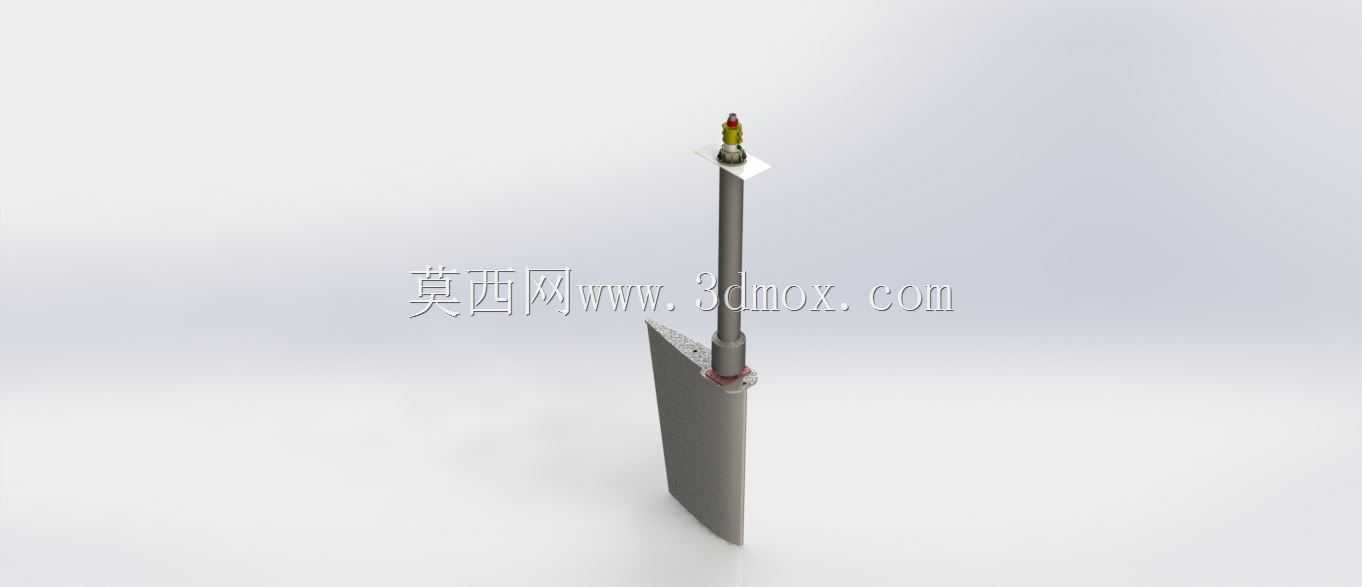

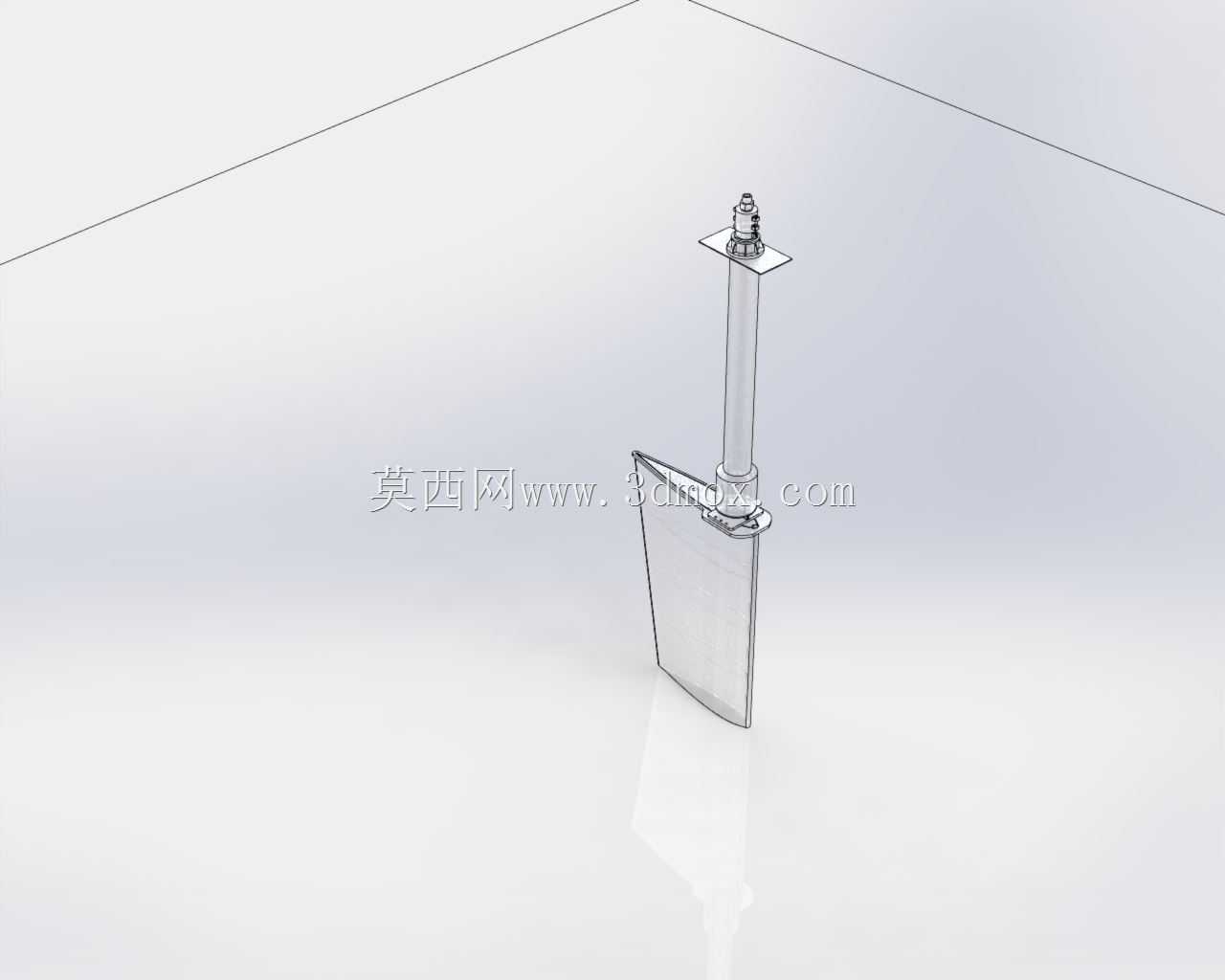

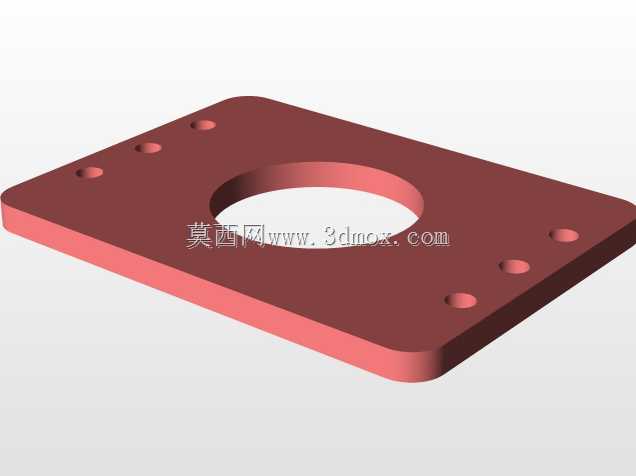

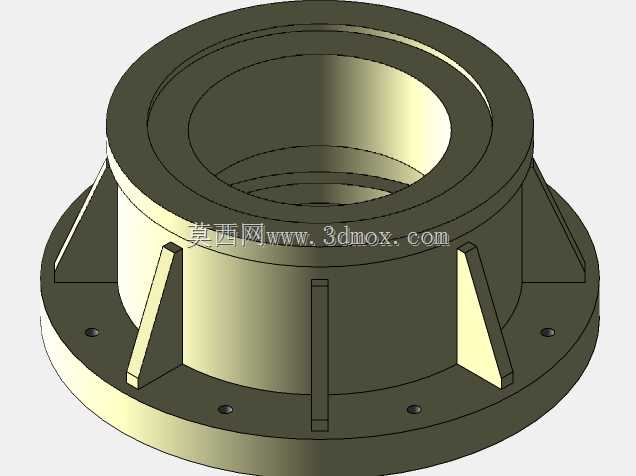

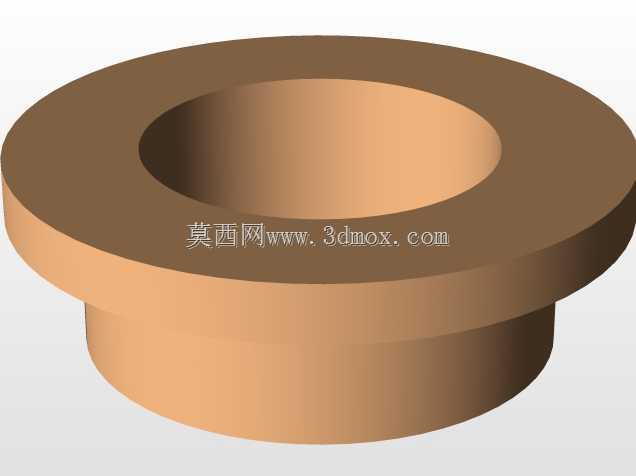

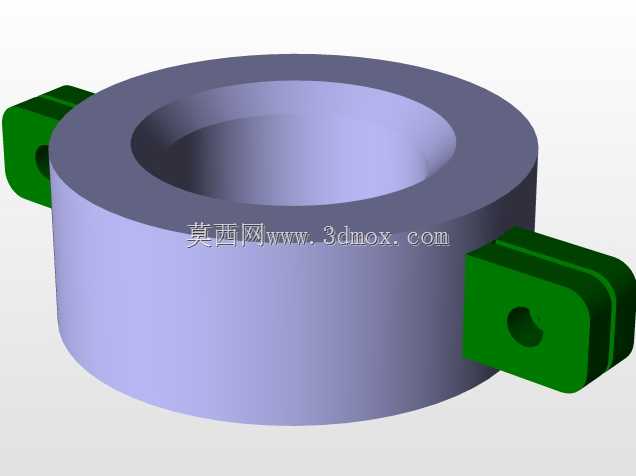

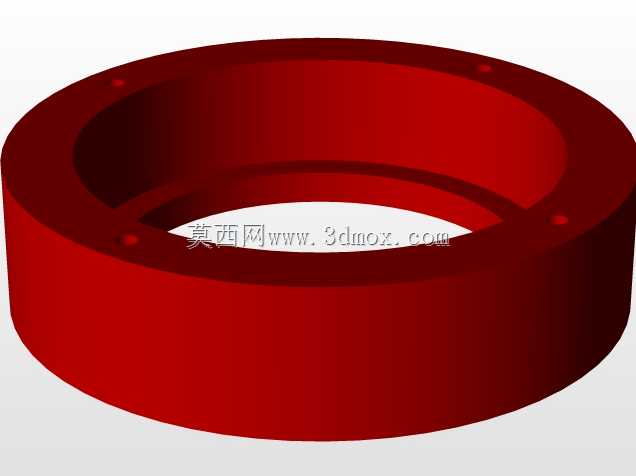

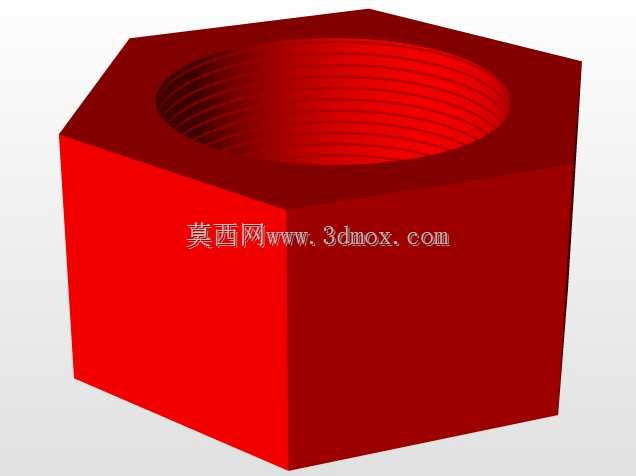

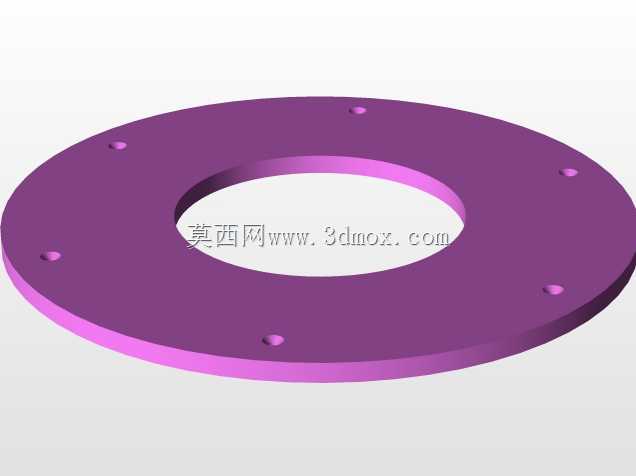

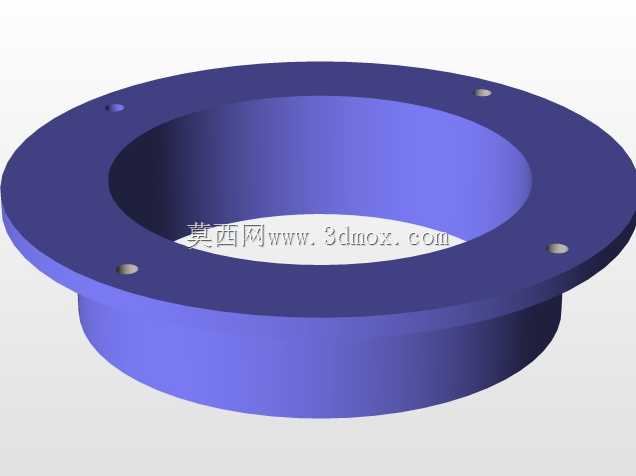

做船舶舵系相关设计的时候,最先要锚定的是内河小型作业船舶的操舵工况,这类舵组件直接安装在船尾舵承位置,承担转向时的水动力传导作用,日常航行中要承受水流冲击、舵机扭矩输出以及航行中杂物剐蹭的复合载荷,所以结构设计上不能只追求外观规整,得优先考虑受力路径的合理性。从结构拆分来看,这个组件包含下部的舵叶主体、中间的传动舵杆、上部的连接接头以及舵杆上的限位安装片,舵叶采用对称翼型截面,这种截面形状在水流经过时能产生足够的侧向转船力矩,同时减少舵叶自身的航行阻力,比平板舵的水动力效率高出不少,适合航速在10节以内的小型船舶使用。建模的时候先从舵叶的翼型曲线入手,先绘制舵叶不同高度位置的截面轮廓,通过放样特征生成舵叶的主体曲面,之后对舵叶前缘做倒圆处理,降低水流空蚀的概率,舵叶和舵杆连接的位置做了局部加厚,并且设置了穿销孔,用来安装固定销,避免舵叶在大角度转舵时和舵杆发生相对转动。舵杆部分采用等直径圆杆结构,长度要匹配船舶尾柱的安装高度,上端的连接接头做了阶梯轴结构,用来和舵机的输出摇臂对接,接头上的环槽是用来安装密封件的,防止航行时水顺着舵杆渗入舵机舱内部。舵杆上的白色限位片是用来和上舵承配合做轴向限位的,安装时这个片的下表面要贴合舵承的上端面,限制舵杆在水流冲击下的向上窜动。建模过程中要注意各个配合面的公差预留,舵杆和舵叶连接的位置采用过盈配合加穿销固定的方式,装配时先加热舵叶的连接毂孔,再压入舵杆,冷却后就能获得足够的连接强度,之后穿入横向固定销做防松处理。实际使用中,这个组件的安装边界要注意,舵叶下缘和船底基线的距离要控制在50毫米以上,避免船舶坐底时直接磕碰到舵叶,舵杆穿出船板的位置要配套安装防水舵承,保证转动灵活的同时不出现漏水问题。设计时也考虑了维护便利性,舵叶表面没有复杂的凸起结构,后期清理附着的水生物时不需要额外处理异形结构,上部的连接接头采用标准尺寸,更换密封件时不需要拆解整个舵系就能完成操作。建模时先完成各个零件的单独建模,再按照实际装配顺序做装配约束,检查转动过程中舵叶和尾柱之间是否存在干涉,尤其是满舵35度角的位置,要预留足够的转动间隙,避免舵叶转动时碰到船体结构。
