船用三档舱底泵控制开关面板结构

这款舱底泵开关面板主要适配小型船舶舱底排水系统的操控需求，日常航行中舱底会因船体凝水、轴封渗漏等原因积存积水，该面板直接安装在驾驶台或舱室就近的操控位，船员可快速切换舱底泵的运行模式，避免舱底积水过量影响船舶稳性。面板集成三档切换逻辑，AUTO档位对接舱底液位传感回路，当舱内积水达到预设液位高度时自动触发泵体启动排水，液位回落至安全值后自动停泵，无需船员值守操作；OFF档位直接切断控制回路，用于设备检修、长期停航时的断电防护；MAN档位为手动强制启动模式，应对突发进水、液位传感器故障等应急场景，可直接驱动泵体满负荷运转排水。

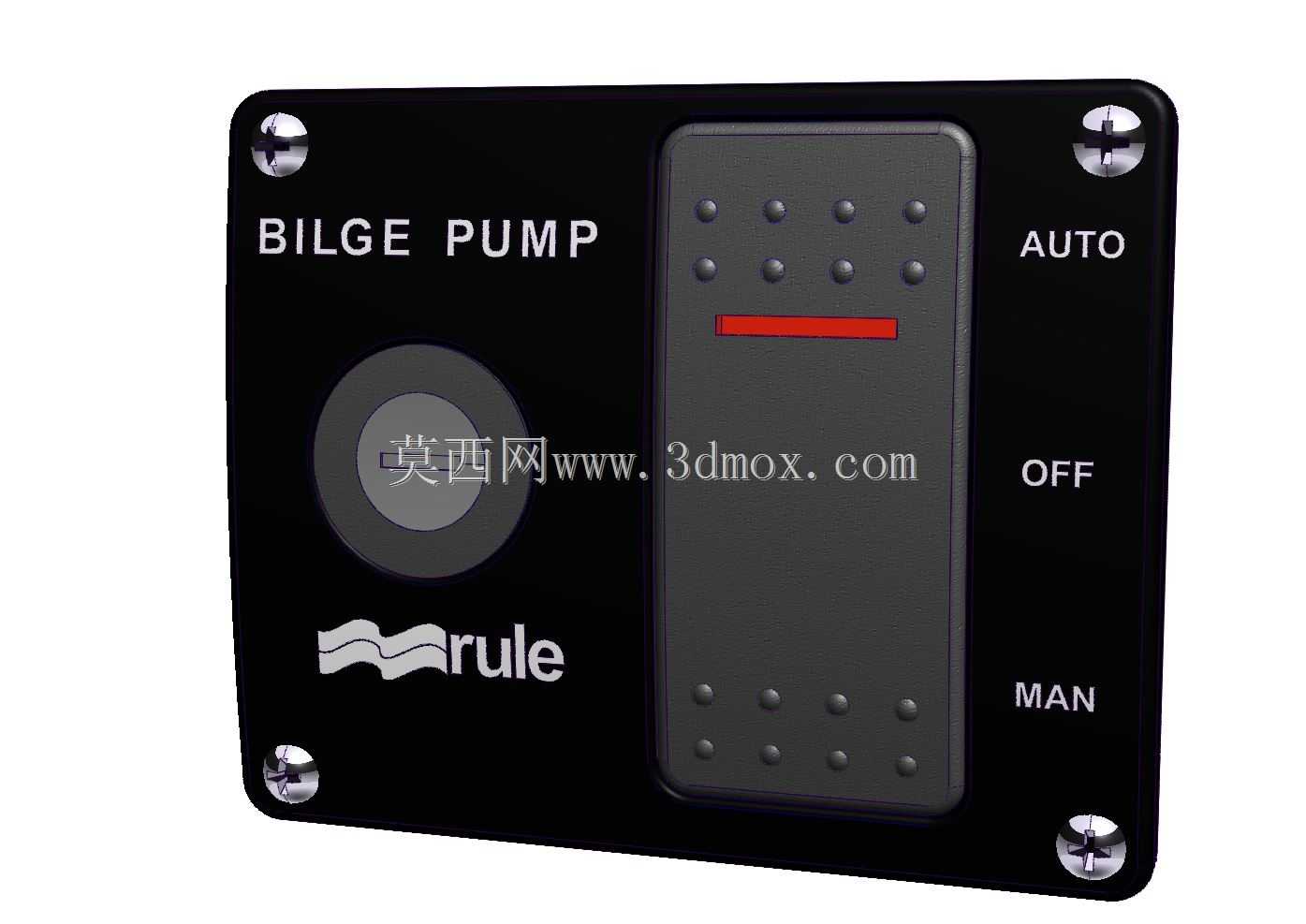

从结构设计来看，面板采用方形圆角的钣金基材做表面黑化处理，四个角预留沉头螺丝安装孔，适配标准的嵌入式安装开孔尺寸，安装后面板与安装面贴合平整，边角无突出剐蹭风险。面板左侧预留圆形旋钮安装位，对应泵体的手动应急机械操控结构，中间区域为带防滑凸点的拨杆开关安装槽，槽位边缘做凸起挡边设计，避免日常操作时误触拨杆，拨杆中部的红色指示条可直观显示当前开关所处档位，右侧丝印清晰的档位标识，船员在光线不足的舱室内也能快速识别档位状态。

建模过程中先绘制面板的外轮廓草图，拉伸生成基础实体后切除四个角的沉头安装孔，再分别定位左侧旋钮安装沉台、中间开关嵌装槽的特征位置，依次做切除拉伸生成安装位，对所有锐边做R0.5的圆角处理避免应力集中。之后单独构建拨杆开关、固定螺丝、标识区域的独立特征，对表面做纹理映射处理还原实物的磨砂质感，装配时按照实际安装的配合间隙调整各零件的位置，确保开关拨杆的活动行程与面板槽位无干涉，旋钮转动时与周边结构无剐蹭，最后校验整体安装边界尺寸，确保模型可直接导出用于安装开孔定位、面板工装夹具的设计参考。
