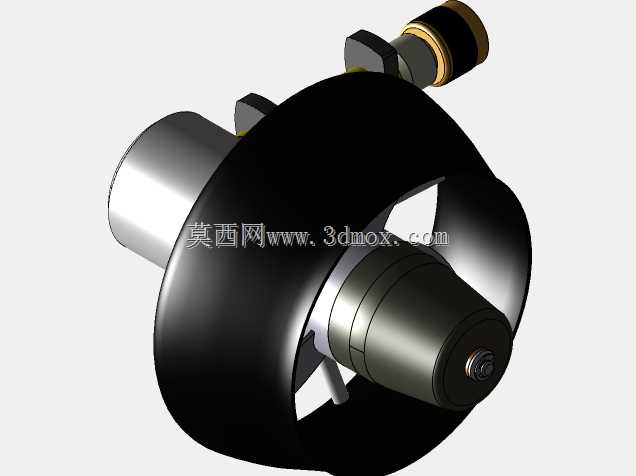

水下遥控潜器用560型充油鞍装推进器

　　在水下作业装备的动力配套领域，这类推进器主要为有缆遥控潜器、小型水下观测平台、近海水下检测设备提供行进与姿态调整的推力输出，区别于普通水面推进装置，其整体结构完全适配水下高压、腐蚀的作业环境，核心采用充油式腔体设计，平衡内外压差的同时隔绝海水侵入内部传动与动力部件，安装形式选用鞍式结构，可直接卡装固定在潜器的框架主梁上，无需额外设计复杂的转接安装座，主体承力与过流部件采用316不锈钢材质，兼顾抗海水腐蚀性能与结构强度，可满足长期在含盐、含泥沙的水下环境连续作业的需求。从结构设计逻辑来看，建模初期先梳理推进器的流道与动力传递路径，首先确定导流罩的型线，参考轴流推进的流场特性，将导流罩进流端做圆弧过渡处理，减少进流紊流损失，

　　出流端做微扩口设计提升推力转化效率；中部的电机腔体与导流罩之间通过均匀分布的静叶连接，静叶同时起到支撑结构与整理出流的作用，尾部的输出轴端设置多道动密封结构，配合充油腔的油压平衡设计，杜绝高压下海水渗入的风险，顶部的接线腔体采用径向出线设计，配套密封接头适配水下电缆的穿舱密封需求，鞍式安装座的安装孔位按照通用小型潜器的框架型材间距设计，预留足够的安装调节余量，避免装配时出现孔位错位问题。建模过程中先绘制整体的轴向基准与各部件的径向安装基准，第一步先做出导流罩的回转曲面，通过回转特征生成主体罩体，再阵列生成连接静叶结构；第二步搭建中部的电机腔体，按照充油腔的容积需求设计腔体壁厚，预留密封槽的安装位置，

　　密封槽的尺寸按照标准O型圈的压缩比要求设置，保证密封可靠性；第三步绘制尾部的螺旋桨与输出轴组件，螺旋桨的叶型按照低转速大推力的水下工况设计，叶根处做倒圆角处理减少应力集中；第四步完成顶部的接线组件与鞍式安装座的结构，安装座与主体罩体的连接位置做加强筋处理，承受推进器工作时的反推力载荷。整体建模完成后需要做干涉检查，确认转动部件与静止部件之间留有足够的间隙，避免装配后出现卡滞，同时核查安装边界尺寸，保证推进器安装后不会超出潜器的整体外轮廓，不会与潜器上搭载的检测传感器、摄像组件产生位置干涉，实际选型时可根据潜器的自重、设计航速匹配对应推力规格的型号，这类推进器的推力输出线性度好，正倒车切换响应快，非常适合需要精准姿态控制的水下作业场景。
