紧凑型Darkwing喷射泵结构设计

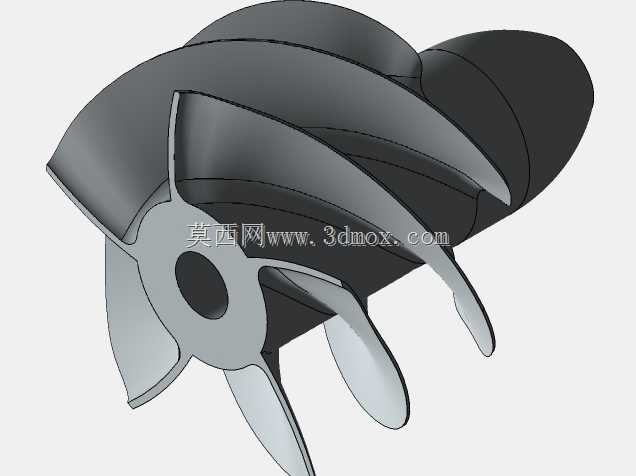

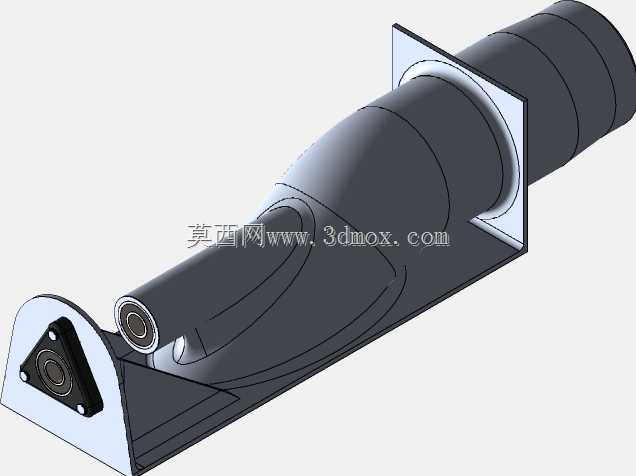

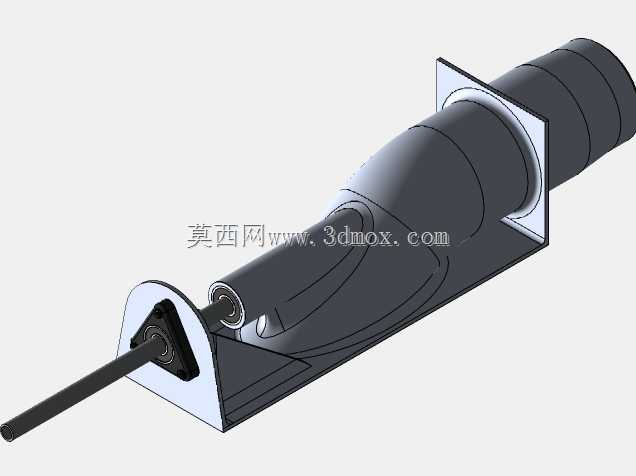

在小型流体输送、滑雪场地造雪辅助、喷气式试验台流体引射这类对安装空间有严格限制的场景里，常规喷射泵的轴向尺寸往往难以适配狭窄的安装位，这款紧凑型喷射泵的设计初衷就是解决小空间内的流体增压输送需求。从实际使用场景来看，8x24英寸的主体外廓尺寸，搭配6英寸直径的叶轮，能够在预留安装面宽度不足10英寸的狭长舱位内完成布置，安装法兰采用方形折边结构，四个安装孔位对称分布，现场安装时不需要额外制作转接支架，直接通过螺栓紧固在安装立面即可，输入端的长轴伸出端预留了标准联轴器对接位，可直接匹配常规驱动电机的输出轴，不需要额外定制轴套。三轴承的支承结构是这款设计的核心特点，不同于常规喷射泵采用的双轴承悬臂支承方案，在叶轮端额外增设的一组轴承能够有效抵消叶轮高速旋转时产生的径向跳动，尤其是在输送含微小杂质的流体时，叶轮受不均匀冲击力产生的振动能够被三组轴承均匀分摊，大幅延长密封件的更换周期，实际运行时的轴端跳动量可以控制在0.02mm以内，避免了长轴运行时的挠曲变形问题。建模过程中先通过旋转特征构建泵体的流道内芯与外筒结构，再通过拉伸切除做出方形安装法兰的轮廓，叶轮部分先绘制单叶片的截面草图，通过圆周阵列完成整体叶轮的造型，之后依次装配三个轴承的内圈、外圈与滚动体，装配时提前预留轴承的轴向游隙，避免过定位导致的转动卡滞。流道部分采用渐缩式的截面设计，从入口端到喷嘴段的截面平滑过渡，减少流体在泵腔内的沿程阻力损失，泵体外侧的加强筋沿轴向均匀分布，既能够提升泵筒的结构刚度，也能在安装时起到定位导向的作用。实际选型时需要注意，这款泵的入口与出口采用同径直筒结构，对接管路时不需要做变径处理，整体重心靠近安装法兰面，高速运行时的振动传递到安装基础的力更小，适合在移动设备、小型试验装置这类对振动敏感的场景下使用，建模时对所有配合面都做了公差标注，轴承安装位的轴径采用h6公差，能够直接适配标准件的选型采购，不需要二次加工修配。
