拖船用全回转方位艉驱动推进装置

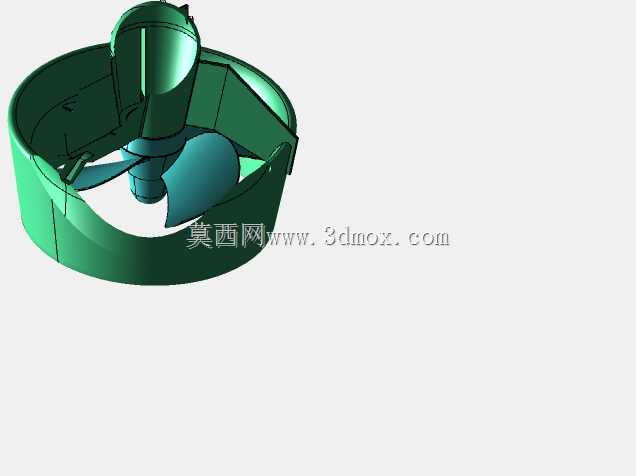

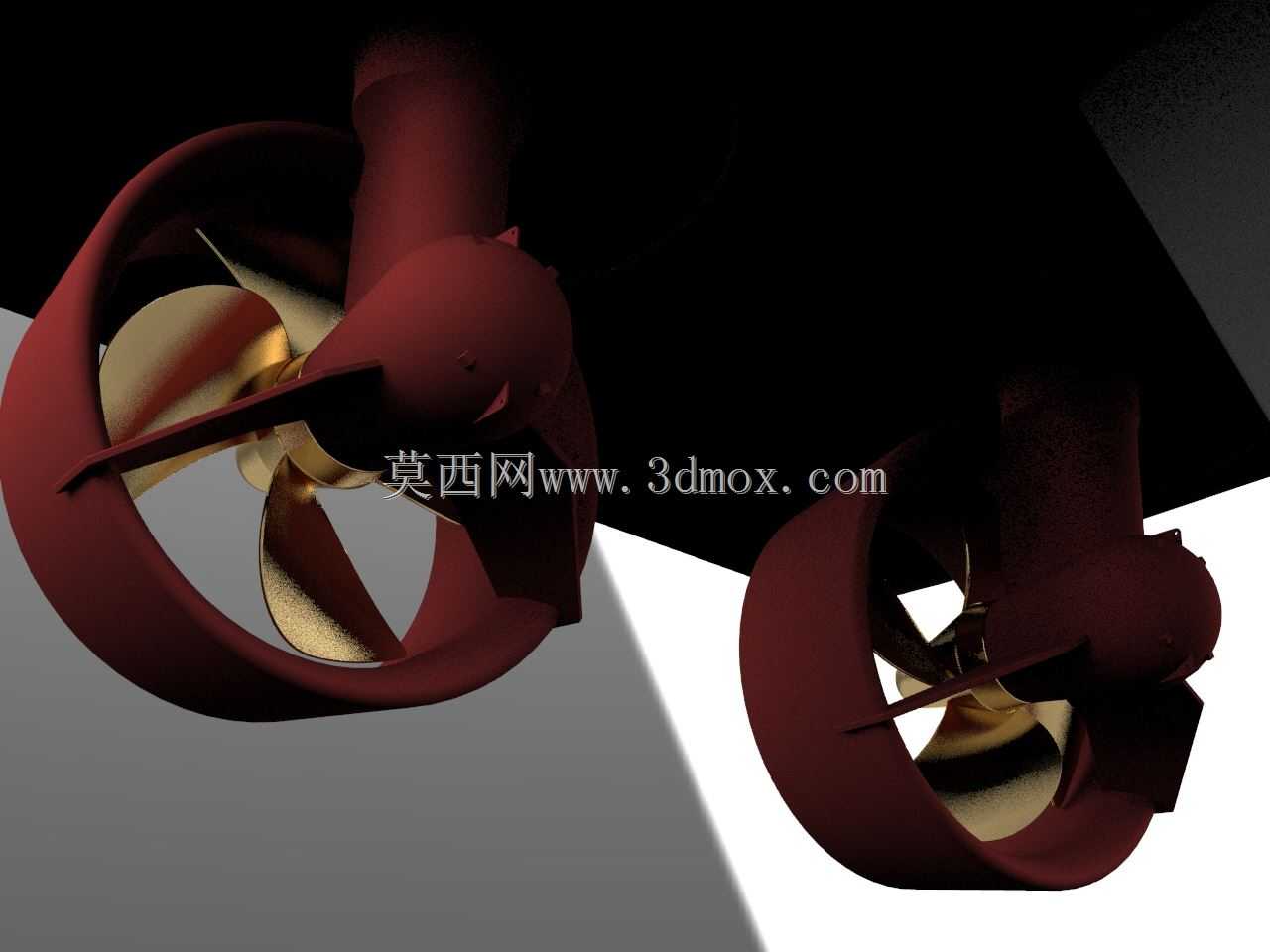

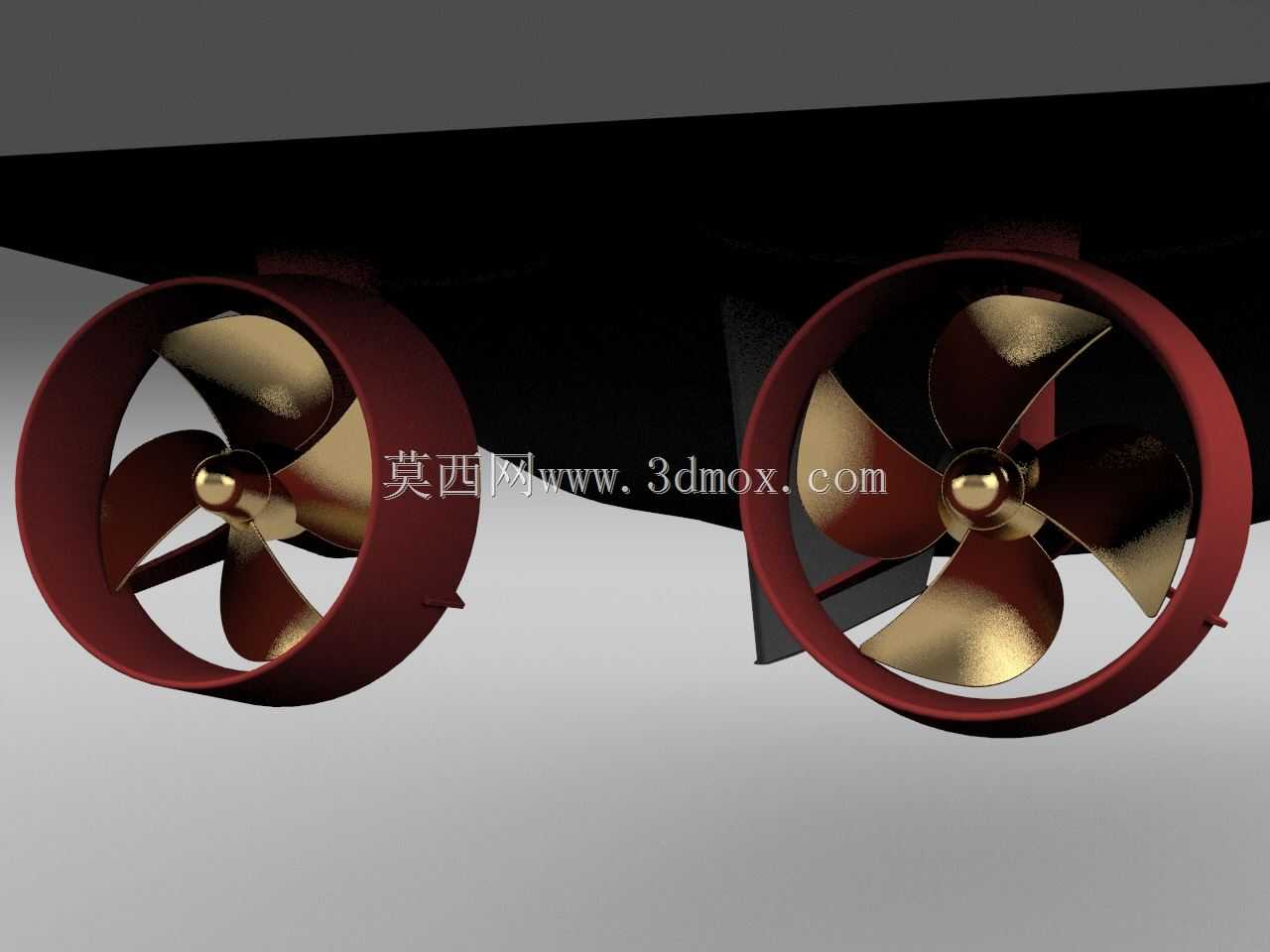

港作拖船在靠离泊作业、受限水域协助大型船舶移位时，对推进系统的全向推力输出要求极高，这套方位艉驱动装置正是针对这类作业场景设计的核心推进部件，区别于传统定轴螺旋桨，它可以实现360度全方向回转，无需依赖舵叶就能完成任意方向的推力调整，能让拖船在极小的水域范围内完成原地转向、横移等常规船舶无法实现的机动动作，大幅提升港内作业的灵活性。从结构设计逻辑来看，这套装置采用导管螺旋桨集成式布局，外部的环形导管一方面可以对螺旋桨叶尖的绕流进行约束，提升低航速下的推力输出效率，匹配拖船大推力低航速的作业特性，另一方面也能在靠帮作业时对螺旋桨形成物理防护，避免碰撞码头或者被水下漂浮物打坏桨叶。建模过程中首先要确定安装法兰的边界尺寸，这部分是和船体艉部结构直接连接的基准，所有回转支撑、密封结构的安装位都要以这个法兰面为基准展开，先绘制中心回转主轴的轴线，再依次搭建回转驱动的壳体、桨毂结构，螺旋桨叶的曲面要先根据盘面比、叶数绘制单个叶型的截面线，通过放样生成曲面后再阵列，导管的环形曲面要和桨叶的叶尖保留均匀的间隙，避免运转过程中出现干涉。转向功能的实现是这套装置的核心设计点，内部的回转支撑结构要同时承受螺旋桨运转产生的轴向推力、径向载荷以及转向时的扭矩，建模时要预留出液压管路的穿舱空间，保证转向驱动的油路可以从船体内部顺畅连接到回转机构上，同时要考虑水下密封的结构层次，在转动副位置设置多道密封槽位，避免航行时江水海水渗入装置内部。整个装置的外形轮廓要匹配拖船艉部的线型，不能突出船体基线过多，防止靠泊时触碰码头结构，安装时的重心位置要尽量靠近船体艉封板，减少悬臂带来的结构载荷。建模完成后要做运动仿真验证，检查全角度回转时导管、桨叶和船体结构是否存在运动干涉，确认各个连接部位的安装孔位对齐，保证后续生产加工时的装配精度。
