25吨级可焊接起重吊耳结构设计

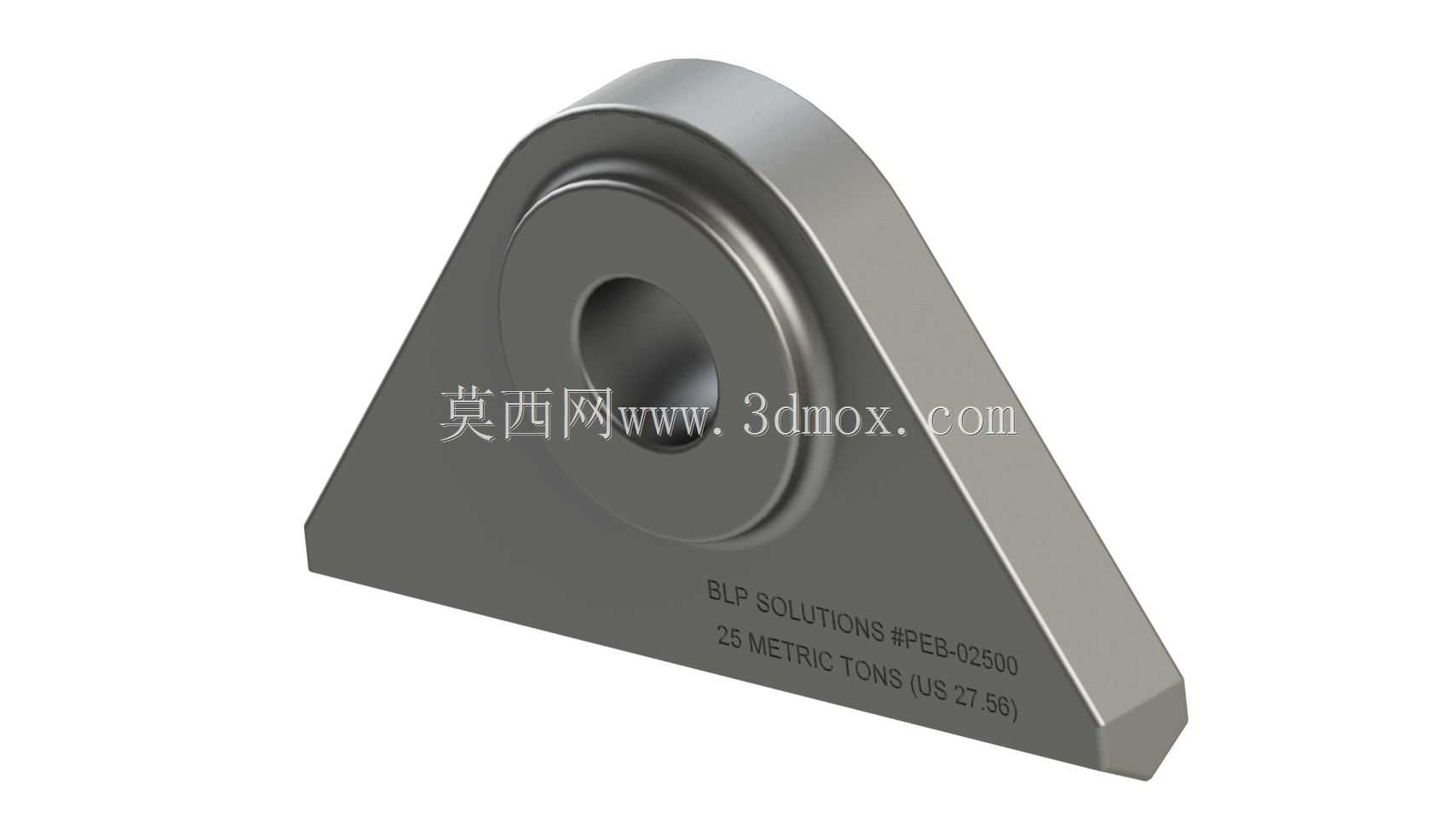

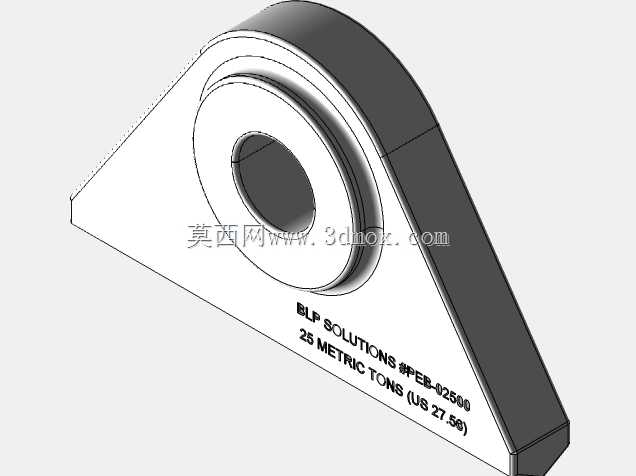

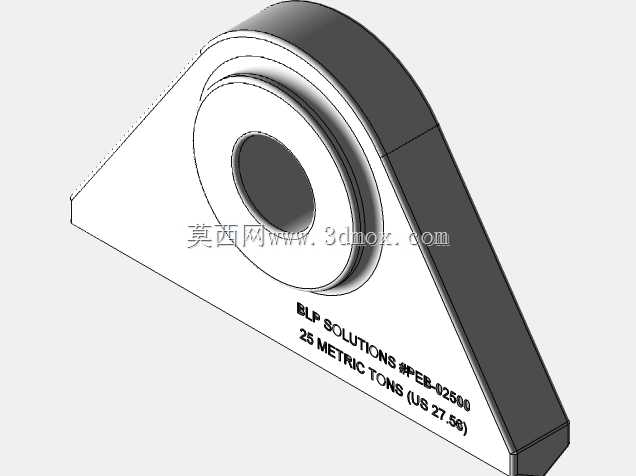

在船舶甲板重物系固、重型构件吊装移位的作业场景里，焊接式吊耳是直接决定作业安全的核心受力构件，这类构件不需要额外的螺栓安装位，直接通过角接焊与母材结构融合，能省去配套紧固件的采购与安装成本，同时避免螺栓孔带来的母材应力集中问题。这款25吨额定载荷的焊接吊耳，在设计之初就先匹配了对应规格的卸扣安装尺寸，针对常用的G-2130螺栓型卸扣做了销轴孔的适配，孔位周边做了凸起的加强凸台，避免吊耳板在销轴反复挤压下出现孔口变形、板件撕裂的问题。整体外形采用三角形承力结构，两条斜边从销轴孔位置平滑过渡到底部焊接边，力流传递路径直接，没有多余的结构突变，能把起吊时的集中载荷均匀分散到底部的焊接接触面，减少焊接位置的局部应力峰值。底部焊接边特意做了斜切处理，方便现场施工时完成周边满焊，不会出现边角位置的焊接死角，保证焊脚尺寸能达到设计要求的承力标准。建模的时候先在草图里绘制吊耳的三角形外轮廓，确定销轴孔的中心位置与焊接边的长度边界，先拉伸生成基础板件实体，再在销轴孔位置做凸台的拉伸与圆角过渡，所有棱边都做了适配焊接工艺的倒角处理，避免尖锐棱边造成的应力集中，同时也能减少现场安装时的磕碰划伤风险。建模过程中需要重点核对销轴孔与卸扣的配合间隙，既要保证卸扣能顺利装入，也要避免间隙过大造成的起吊晃动，凸台的厚度要匹配对应吨位下的挤压强度要求，不能为了减重随意削减凸台尺寸，否则长期受载后容易出现孔位压溃的问题。这类吊耳除了船舶甲板的重物锚定，也可以用在重型钢结构厂房的构件临时吊装、大型设备移位的临时吊点设置，焊接前需要对母材焊接位置做除锈打磨处理，焊接完成后要做焊脚尺寸的检测与表面探伤，避免焊接缺陷带来的安全隐患。建模完成后可以通过装配约束把对应规格的卸扣装入销轴孔，模拟起吊过程中的摆角范围，确认吊耳外形不会和卸扣本体发生运动干涉，保证实际使用时吊索具能有足够的活动空间，不会出现卡滞别劲的情况。
