船舶驾驶舱可调节立柱式操作座椅结构

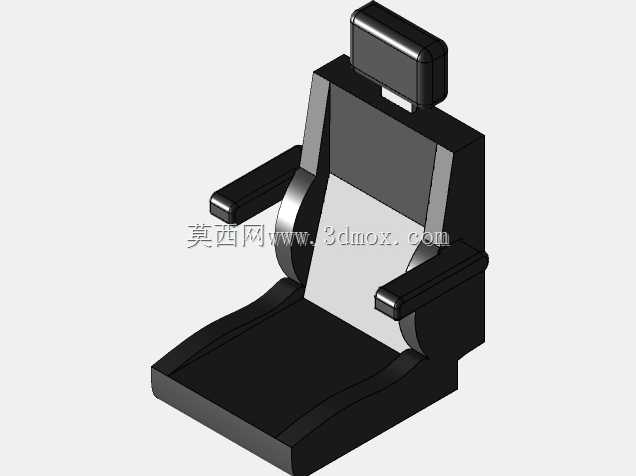

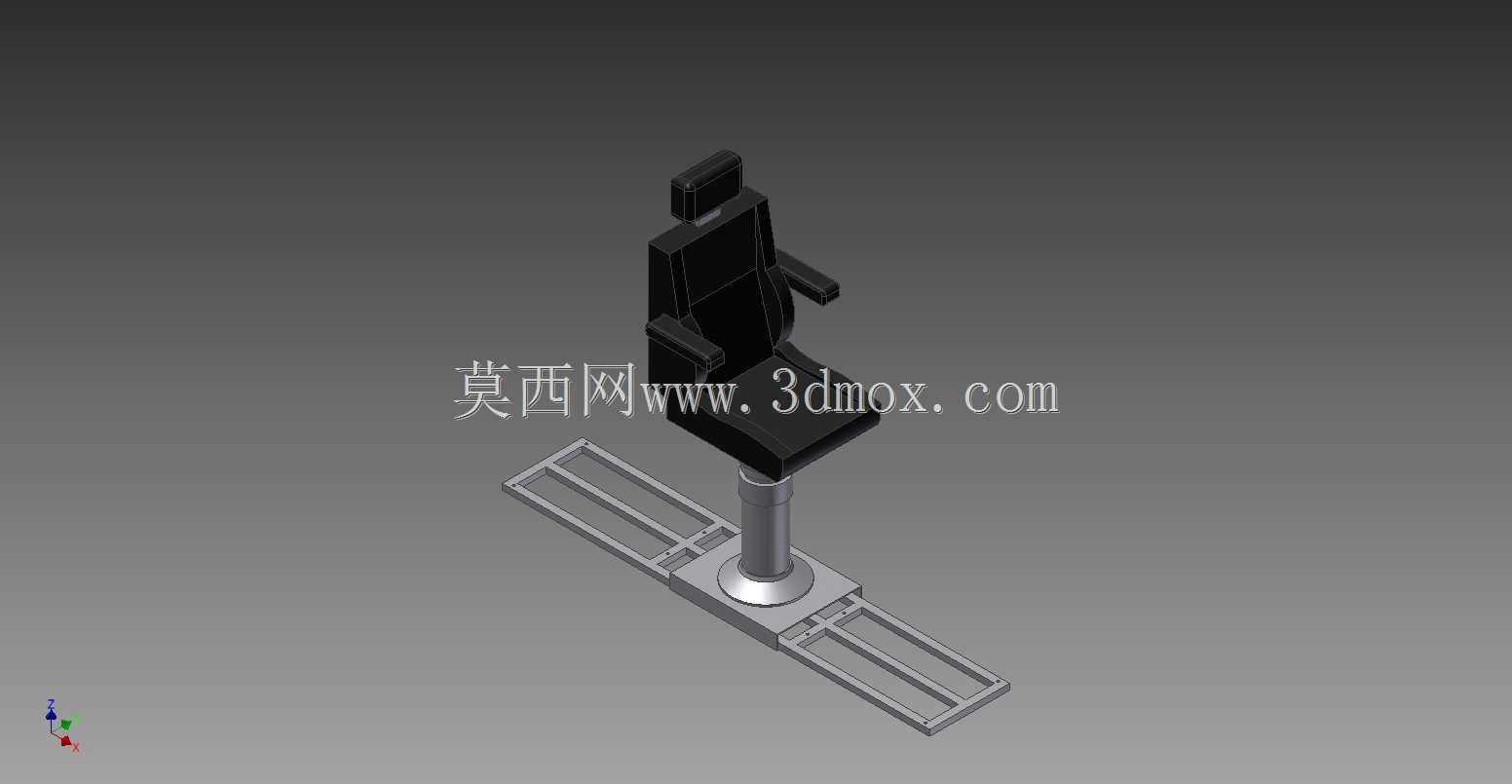

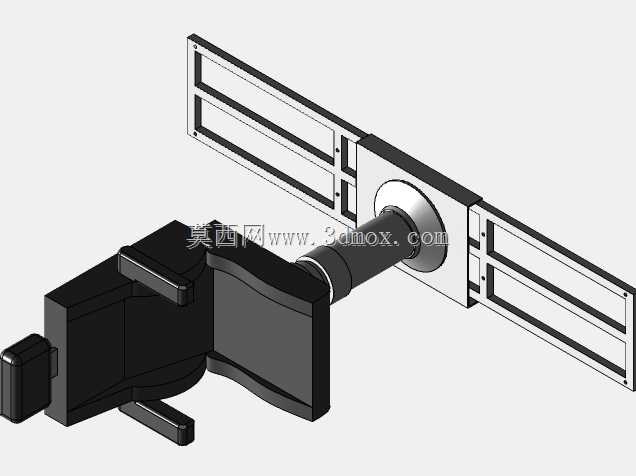

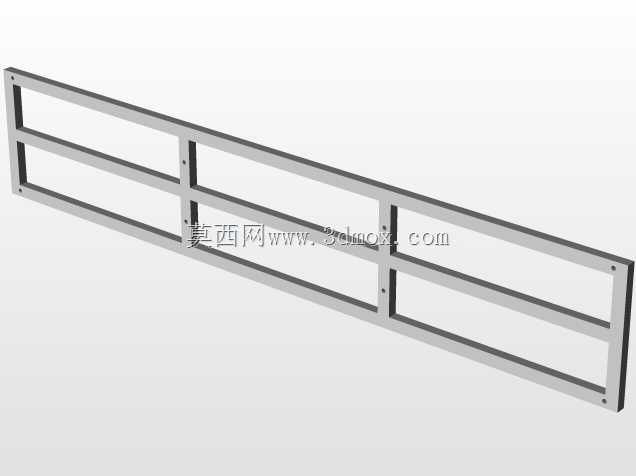

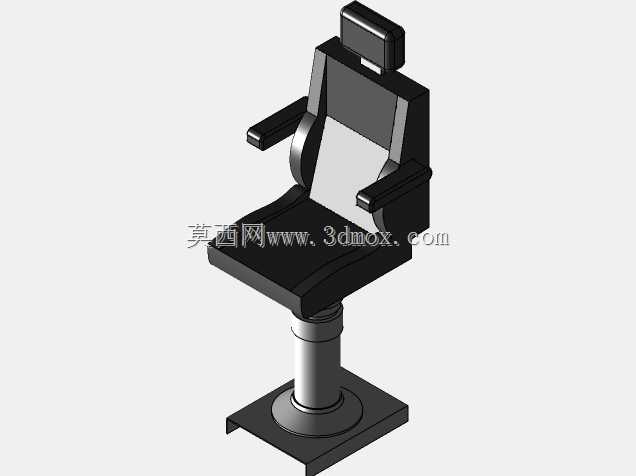

这款座椅主要应用于各类内河及远洋船舶的驾驶舵手室区域，是船舶操控岗位的核心人机配套部件，直接服务于舵手、值班驾驶员长时间值守作业的使用需求，适配船舶航行过程中长时间坐姿操作的工况，能在船舶横摇、纵摇的航行状态下为操作人员提供稳定的支撑，避免身体滑移影响操控精度。从功能特性来看，座椅采用立柱加双滑轨底座的结构形式，底座的双滑轨可沿船体甲板预设的安装槽实现前后位置调节，匹配不同身高操作人员的腿部伸展空间需求，中部的升降立柱可实现座面高度的无级调整，适配不同高度的操控台视线要求，扶手采用固定高度设计，为操作人员手臂放置提供稳定支撑，靠背带有一体式头枕区域，可对颈部形成有效承托，降低长时间值守的颈部疲劳感。设计过程中首先需要结合船舶舵手室的安装边界确定底座滑轨的跨距与总长度，滑轨的安装孔位需匹配船舶甲板通用的T型槽安装标准，确保无需额外改制即可完成固定；立柱部分需要校核升降行程范围内的结构强度，满足船舶航行颠簸工况下的承重要求，避免出现结构变形；座面与靠背的曲面造型需要贴合人体坐姿的生理曲度，在保证支撑性的同时避免过度包裹影响操作人员快速起身处置应急工况。建模阶段首先绘制底座双滑轨的截面轮廓，拉伸生成滑轨主体后添加安装孔与滑块配合结构，随后建立中部升降立柱的回转体特征，完成立柱与底座、立柱与座面连接法兰的结构设计，再通过曲面建模构建座面、靠背与扶手的外形，添加圆角与拔模特征匹配实际加工工艺要求，最后完成各部件的装配约束，验证滑轨滑动、立柱升降的运动行程无干涉，整体模型的装配关系完全匹配实际产品的装配逻辑，可直接用于结构校核与安装布局验证。
