烘焙用带支脚不锈钢冷却网架结构设计

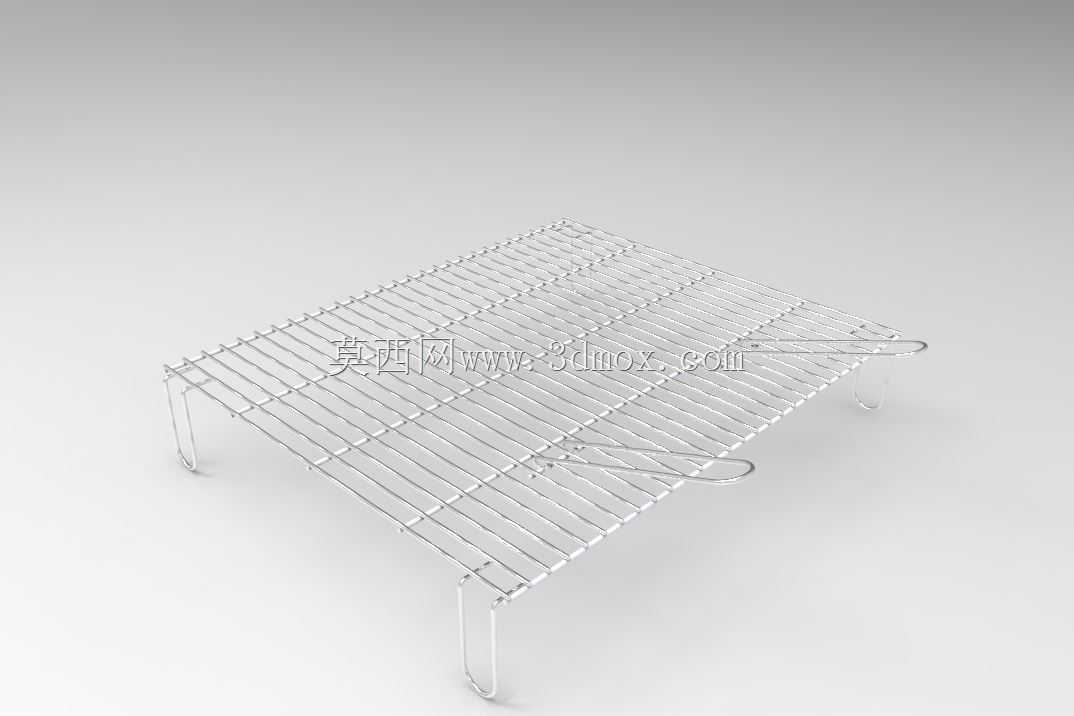

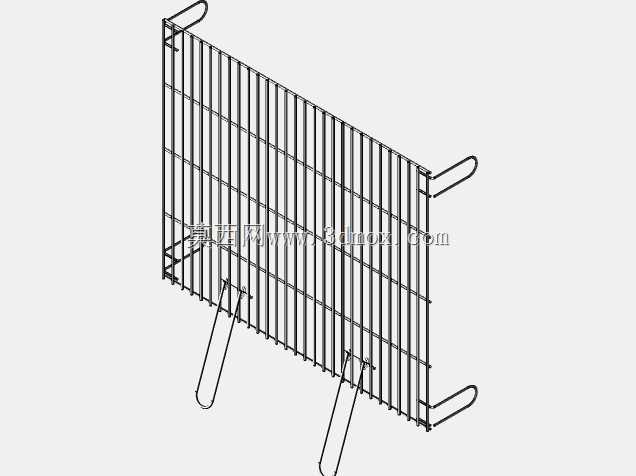

日常烘焙作业、食品加工工位以及商用烧烤场景中，这类带支脚的金属网架是十分常用的工位器具，核心作用是为刚完成加热工序的食材提供通风沥液的承载平面，避免食材底部因密闭积温出现软塌、浸软的问题，也可作为工位临时置物架承放小型工装、待检小零件，或是清洗后的零部件沥水承载使用。从结构设计逻辑来看，这类网架首先要保证承载平面的平整度，网条排布的间距需要兼顾通风效率与承载稳定性，间距过小会阻碍上下空气对流，延长冷却沥水的时间，间距过大则容易导致小型食材、小尺寸零件从网孔掉落，常规排布下网条间隙控制在8-12mm区间即可适配绝大多数使用场景。支脚部分采用一体化弯折成型的结构，无需额外焊接组装，既减少了加工工序，也避免了焊接位置容易积存污渍、出现锈蚀的问题，支脚的高度设计为50mm左右，足够在网架下方预留出空气流通的空间，也可适配常规尺寸的接油盘、接水盘放置，承接滴落的液体或残渣。建模过程中首先绘制单根网条的截面轮廓，通过线性阵列完成横向、纵向两个方向的网条排布，注意交叉位置的实体合并避免出现建模缝隙，之后绘制支脚的弯折路径，通过扫描特征生成支脚结构，将支脚与网面主体做布尔合并，最后对所有边缘位置做圆角处理，避免尖锐的金属边划伤操作人员。需要注意的是网架整体的外形尺寸要适配常规商用烤箱、家用烤盘的边界尺寸，单边预留2-3mm的安装间隙，避免放入烤箱或叠放时出现卡滞，网条的直径选择2.5mm的食品级不锈钢线材即可保证足够的承载强度，满载情况下整体形变量不超过1mm，不会出现网面凹陷导致食材滑落的问题。两侧额外设计的弯折提手结构，方便操作人员佩戴隔热手套时拿取高温状态下的网架，提手的弯折角度做了圆弧过渡，不会出现硌手的问题，整体结构无多余的装饰特征，所有转角都做了圆滑处理，既方便日常使用后的清洁擦拭，也能避免应力集中导致的结构断裂问题，在长期高温、高湿度的使用环境下也能保持结构稳定性。
