船用贯穿式舱壁连接接头结构设计

做船舶管路配套设计快十二年，舱壁贯穿件的选型和建模是每次做管系深化都绕不开的环节，这次做的这款贯穿船体配件，核心是解决舱室分隔处管路穿接的密封与固定问题，尤其适配海水管路、压载水管路这类有防腐要求的走液场景。实际船上应用时，这类接头要同时承担两个核心作用：一是作为舱壁两侧管路的衔接载体，让管路可以顺利穿过水密舱壁，不破坏舱壁原本的水密完整性；二是抵消船体航行中产生的微幅振动、管路热胀冷缩带来的轴向位移，避免管路应力集中在舱壁开孔位置造成开裂。

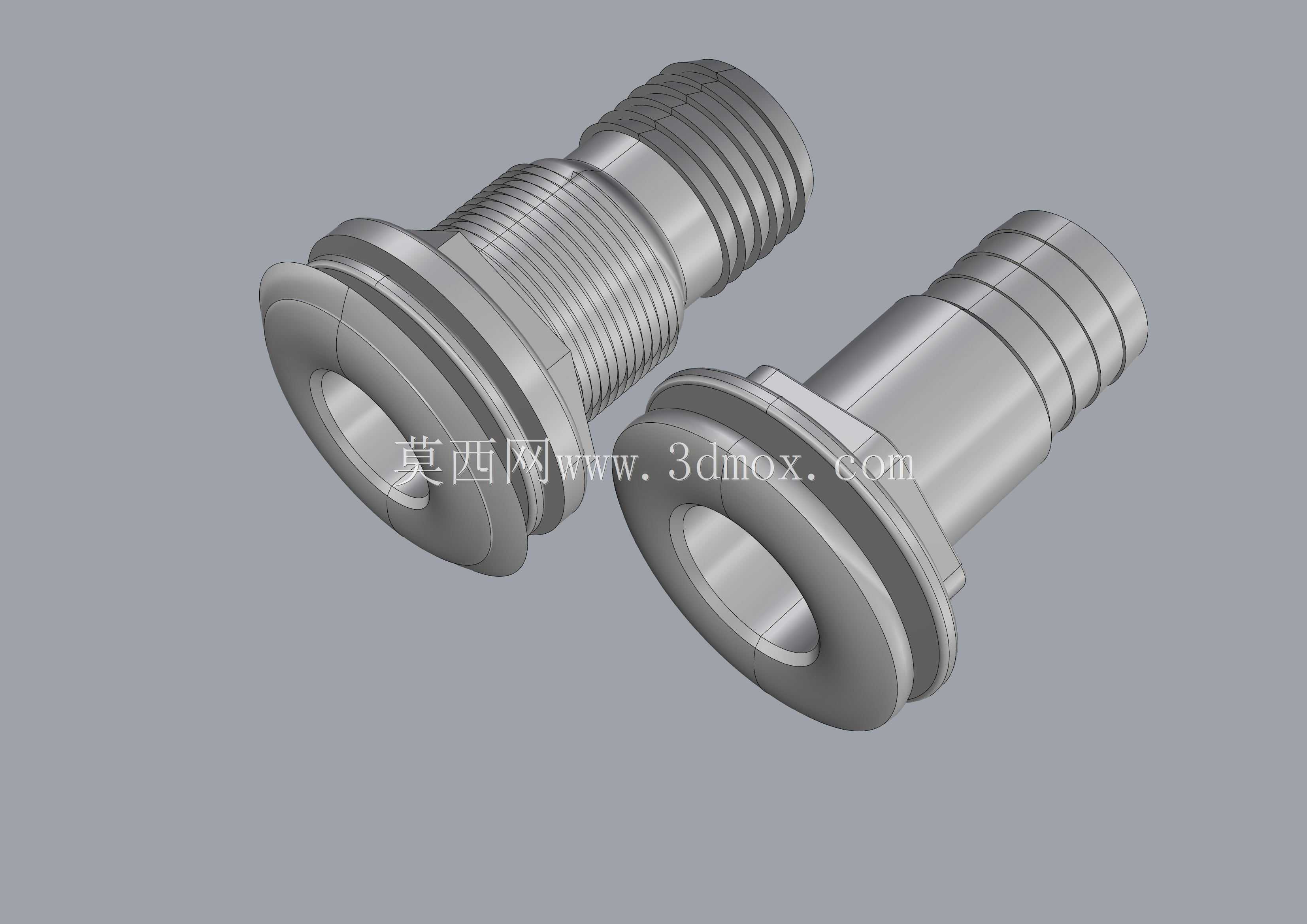

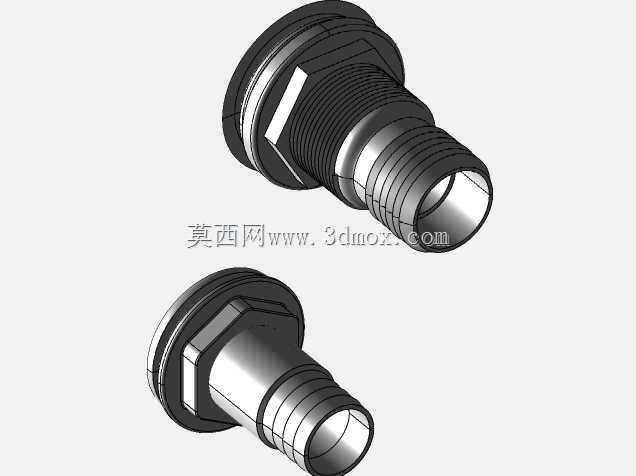

建模的时候我习惯先从安装基准面开始画，第一步先确定法兰贴合面的基准，这部分是和舱壁直接贴合的安装面，尺寸公差要卡得很严，法兰盘的外径要比舱壁开孔直径大出足够的压合余量，背面的密封槽深度要匹配常用的丁腈橡胶或者氟橡胶O型圈规格，保证压紧后能完全封堵舱壁和接头之间的缝隙。法兰往一端延伸的外螺纹段，是用来配合锁紧螺母把整个接头固定在舱壁上的，螺纹的牙型选普通公制细牙，细牙的自锁性更好，在船舶持续振动的工况下不容易松脱，螺纹长度要覆盖舱壁壁厚加上两侧密封垫、锁紧垫片的总厚度，留两到三牙的余量方便锁紧。

另一端的竹节式倒刺结构，是用来插接柔性软管的，每道倒刺的倾角都做了15度的导向角，方便软管套入，倒刺的外径比适配软管的内径大0.8到1.2毫米，套入后配合喉箍锁紧就能达到足够的拉脱力，不会在管路带压的时候出现软管脱开的问题。整个零件的材质选AISI316不锈钢，是因为海水环境下普通304不锈钢的耐点蚀能力不足，长期接触海水容易出现晶间腐蚀，316添加的钼元素能大幅提升耐氯离子腐蚀的能力，适配船舶上的海水、含盐潮湿空气的使用环境。

建模过程中先画中心轴线作为整个零件的基准，旋转凸台做出主体的内外流道结构，流道的内壁要做完全的顺滑过渡，不能有直角台阶，避免管路输送流体的时候在台阶位置产生紊流，增加流阻同时也容易积攒杂质造成堵塞。之后再做外螺纹的收尾退刀槽，退刀槽的宽度要匹配标准螺纹刀具的加工宽度，方便后续机加工的时候能直接车削到位，不需要额外的钳工修配。竹节段的每道凸环要做等距阵列，保证每道凸环的尺寸一致，和软管接触的时候受力均匀。最后做法兰端的安装孔？不对，这款是螺纹锁紧式的，不需要法兰安装孔，靠锁紧螺母从舱壁另一侧压紧，所以法兰背面要做一圈浅的定位止口，刚好卡进舱壁的开孔里，安装的时候能自动对中，不需要反复调整接头的同轴度。

实际安装的时候要注意，舱壁开孔的毛刺要打磨干净，两侧的密封垫要对齐，锁紧螺母的扭矩要控制在合理范围，不能拧得过紧造成密封垫过度压缩失去弹性，也不能太松导致密封失效。这类接头除了船舶行业，其实在户外储水设备、水处理罐体的管路穿接场景也能通用，只要是有隔板需要穿接管路、同时需要保证隔板两侧密封的场景，这类结构都能适配。建模完成后要做干涉检查，确认螺纹段和螺母的配合间隙、竹节段和软管的配合尺寸都在合理公差范围内，还要做简单的受力仿真，验证在额定管路压力下，接头的壁面应力不会超过材料的许用应力，保证长期使用的结构强度。
