集装箱用全自动一体式扭锁结构设计

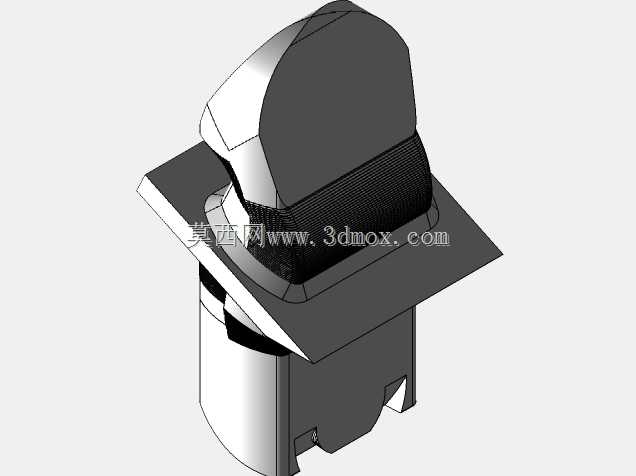

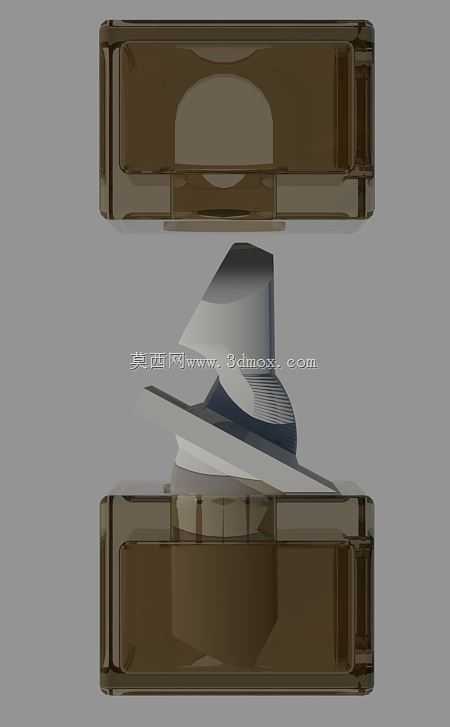

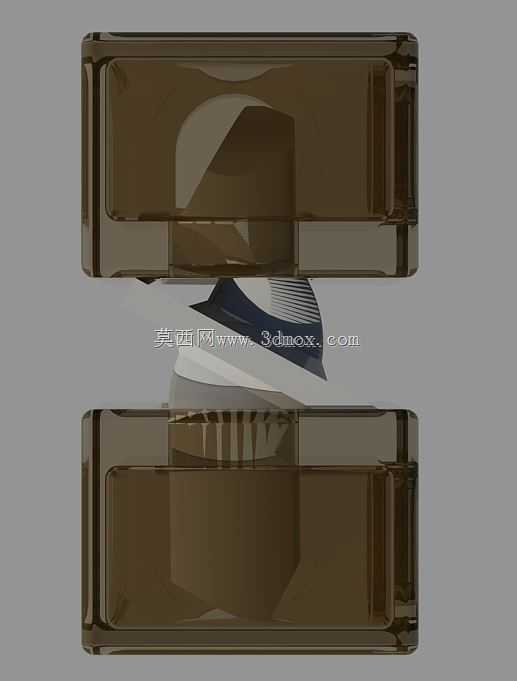

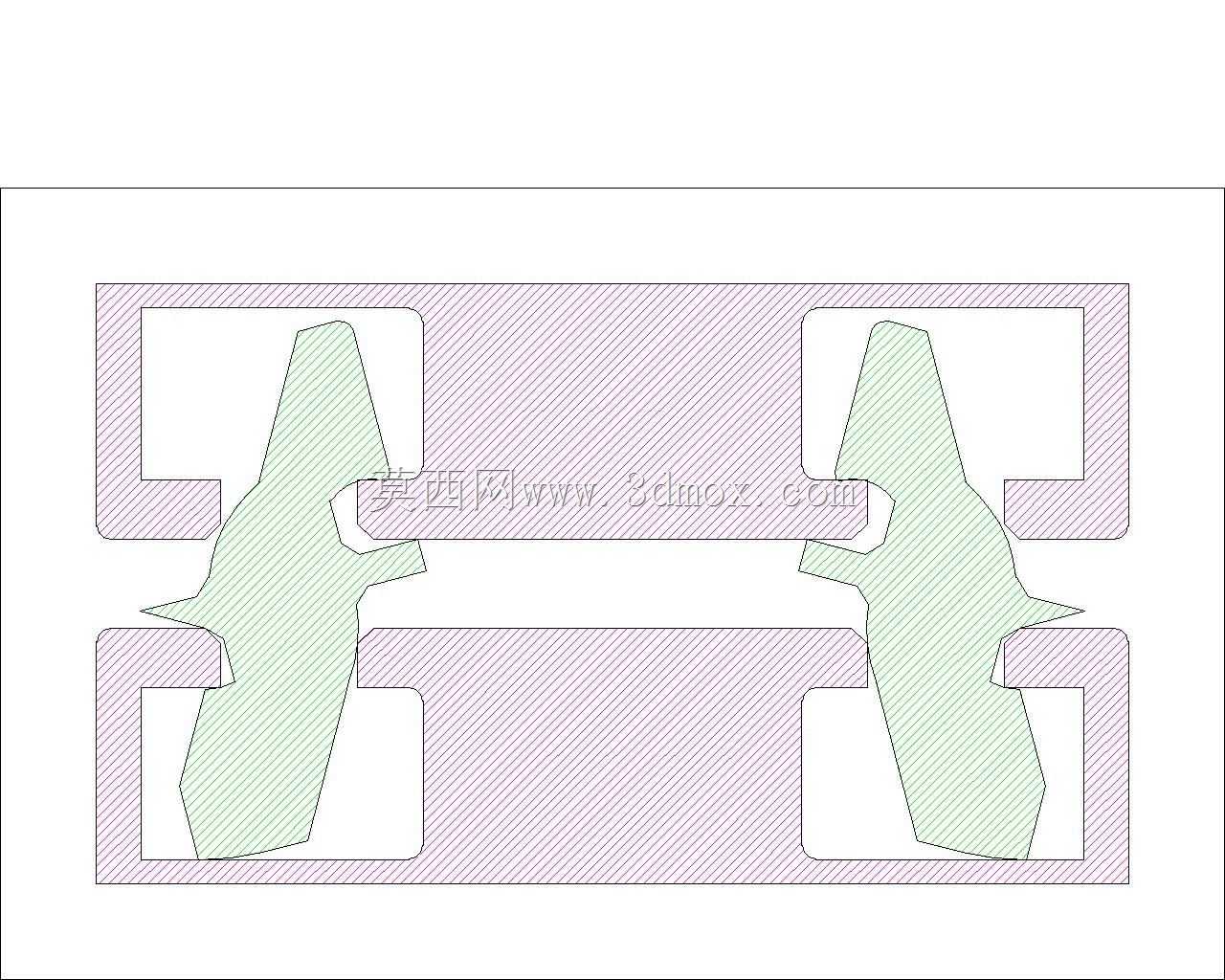

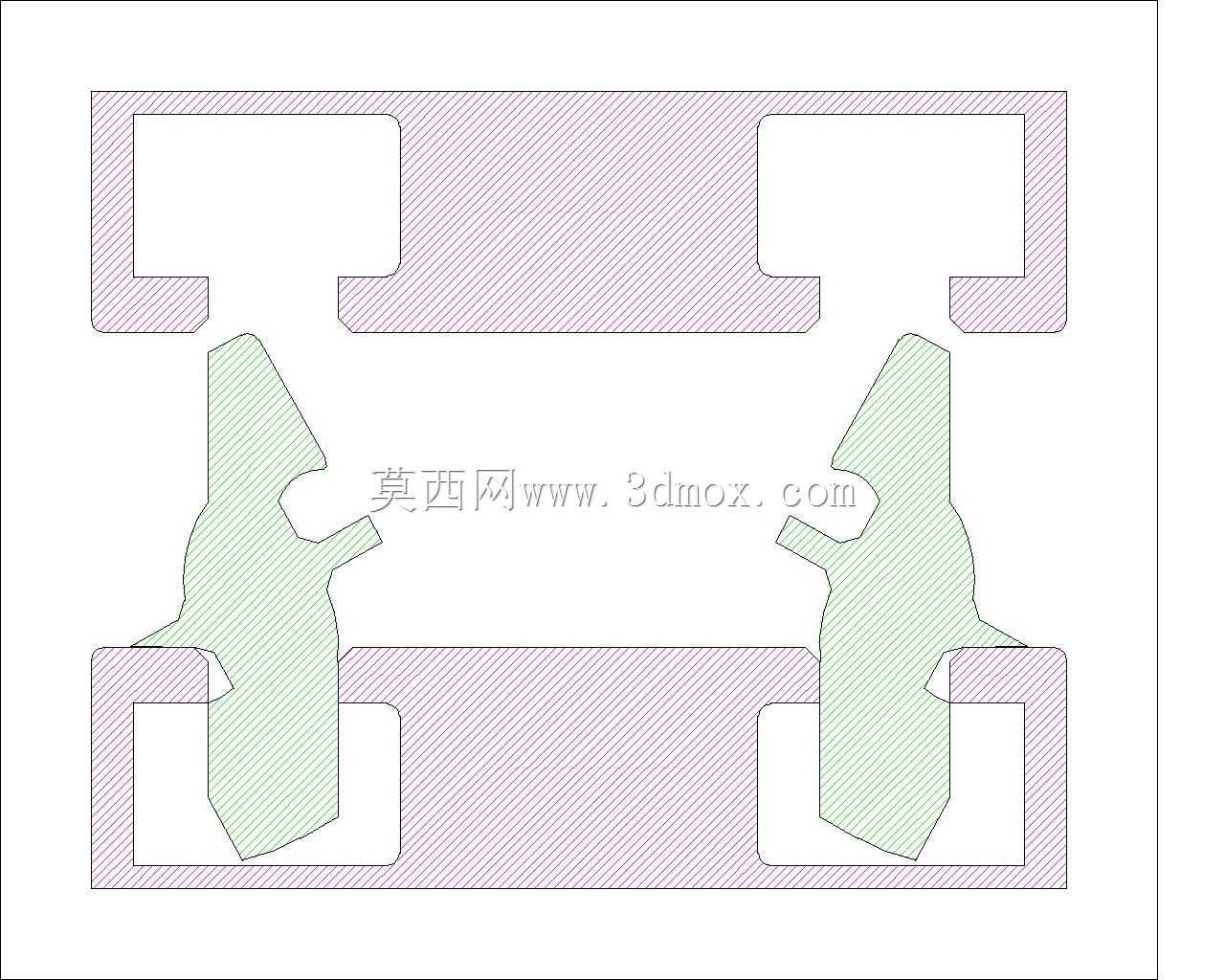

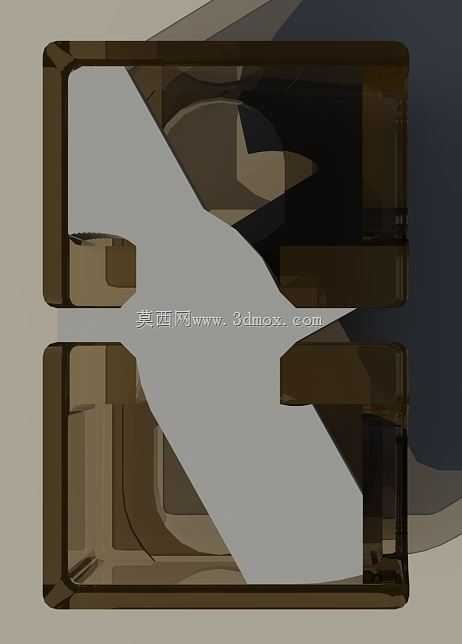

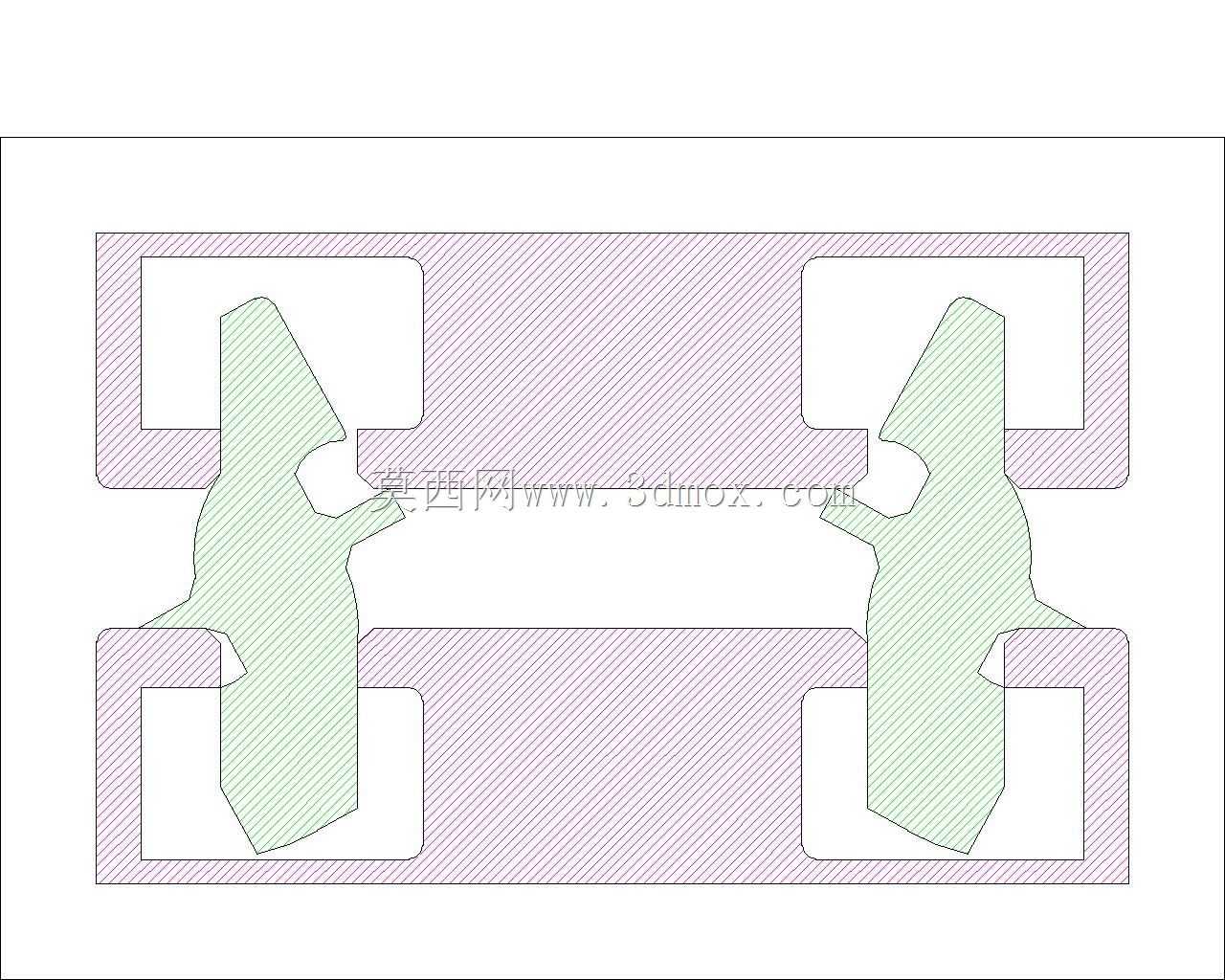

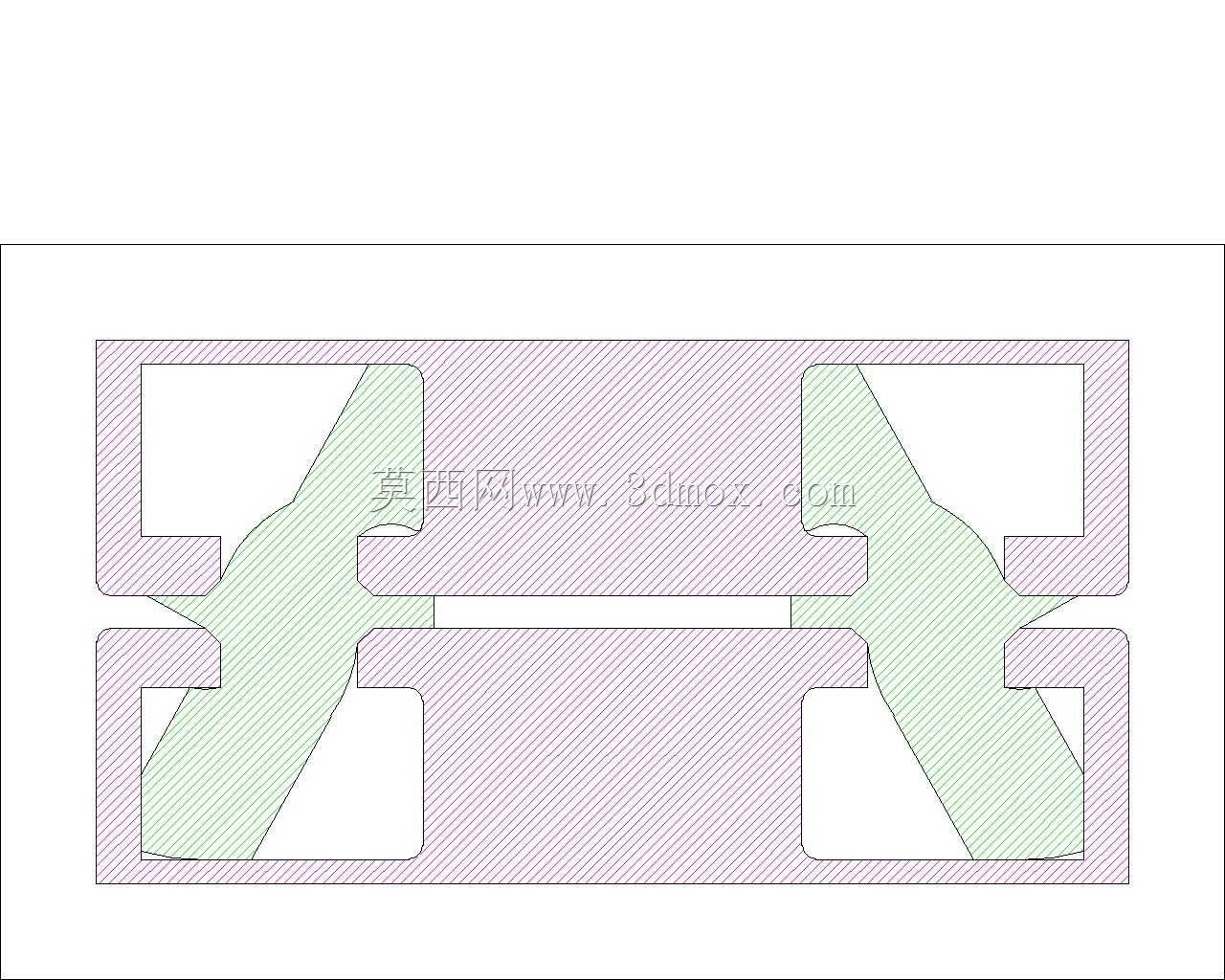

在远洋集装箱运输、港口堆场堆码、铁路集装箱转运这类场景里，扭锁是连接上下层集装箱、或者将集装箱固定在运输载具台面上的核心受力部件，传统扭锁在解锁时容易出现锁头脱落、需要额外工具辅助拆卸的问题，这款一体式扭锁的设计初衷就是解决现场操作的痛点。从功能特性来看，这款扭锁做了垂直移动的导向限位，锁体内部设置了导向槽结构，完全限制了锁舌的滑动与倾斜自由度，解锁状态下锁头不会从锁座内脱出，会始终保留在安装基座的容腔内，现场作业人员不需要额外携带撬棍、扳手这类工具，徒手就能完成锁止与解锁操作，大幅缩减了港口装卸、集装箱转运环节的单箱操作时长。做结构设计的时候，首先要匹配标准集装箱角件的内腔尺寸，锁头的旋转角度、插入深度完全符合ISO集装箱角件的配合公差，安装边界上，锁座的底部法兰孔位适配现有运输载具、堆场固定架的通用安装孔距，不需要对现有配套基座做二次改造就能直接替换安装。建模阶段先绘制锁体的基准轴线，先做出锁座的容腔结构，预留出锁舌的滑动间隙，间隙值控制在0.2mm到0.3mm之间，既保证滑动顺畅又不会出现晃动旷量；之后绘制锁舌的偏心锁止面，锁止面的倾角做了15度的自锁角度设计，锁止到位后在集装箱竖向载荷作用下不会自行松脱；再绘制内部的复位限位结构，保证解锁后锁舌自动回位到待插入位置，不会出现卡滞。建模过程中要反复校验锁舌在锁止、解锁两个极限位置的干涉情况，尤其是锁舌旋转进入集装箱角件内腔的行程段，要保证和角件内壁没有硬干涉，同时锁止后的贴合面接触面积不小于总配合面的80%，保证受力均匀不会出现局部应力集中导致的锁体变形。这类一体式扭锁因为把锁座、锁舌、限位结构整合为一个整体模块，相比传统分体式扭锁，减少了零散零件的丢失概率，在户外堆场、长途运输的复杂工况下，防护性能更好，不会因为沙尘、雨水侵入导致内部结构锈蚀卡滞，日常维护只需要定期在导向接触面涂抹少量润滑脂即可，维护成本远低于传统结构的扭锁产品。
