伊朗莫伊级波斯湾隐身护卫舰三维数模

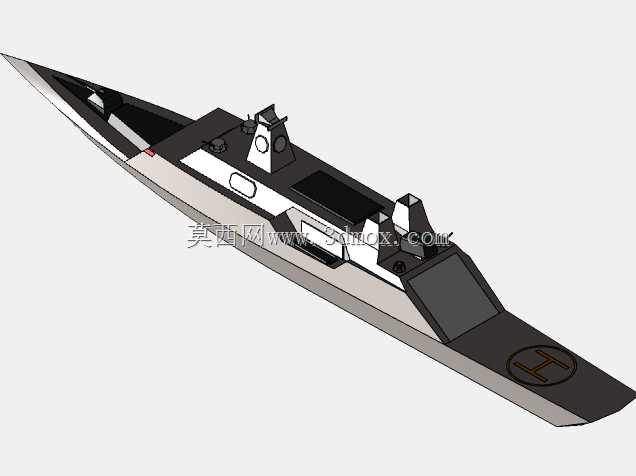

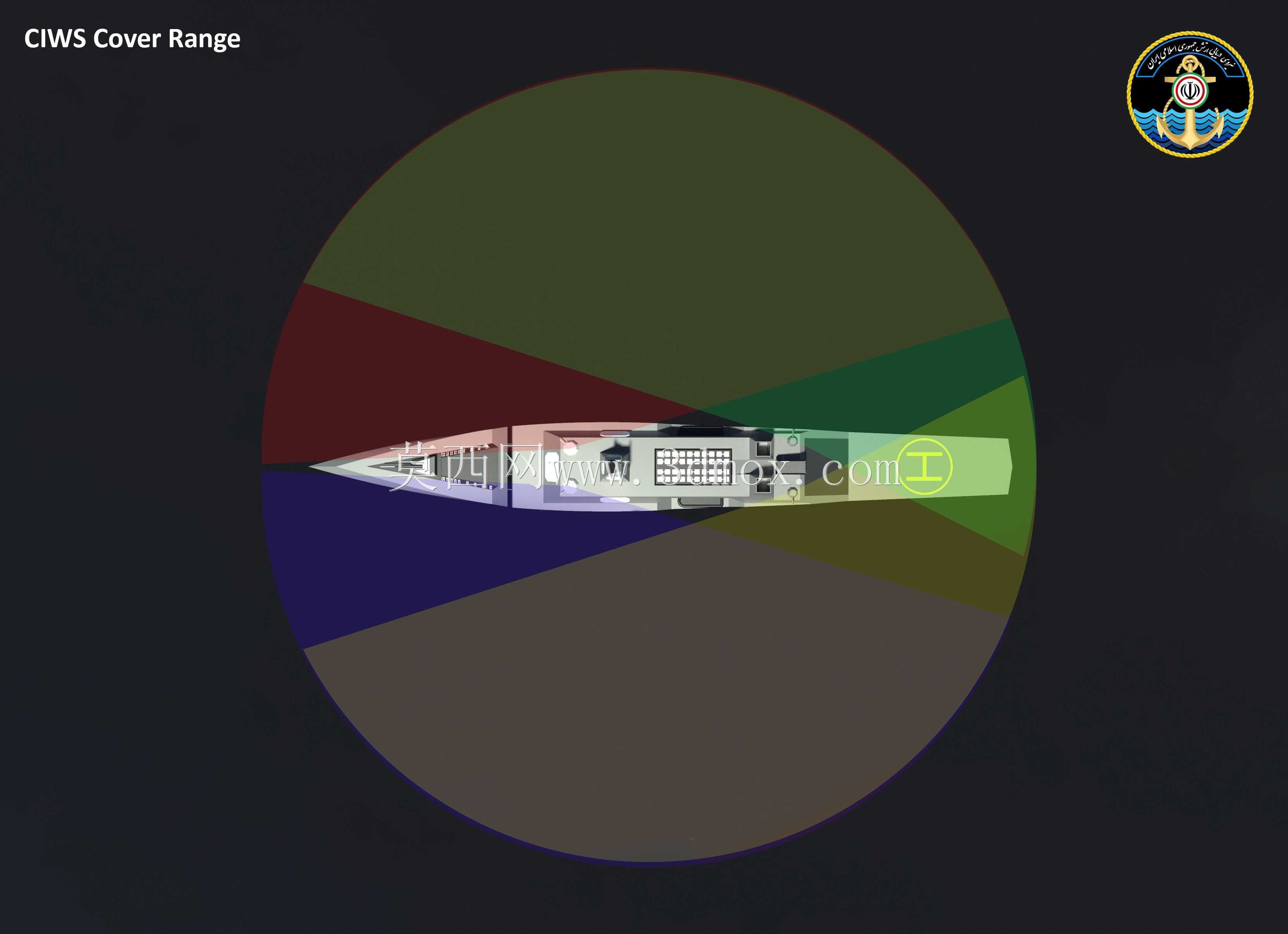

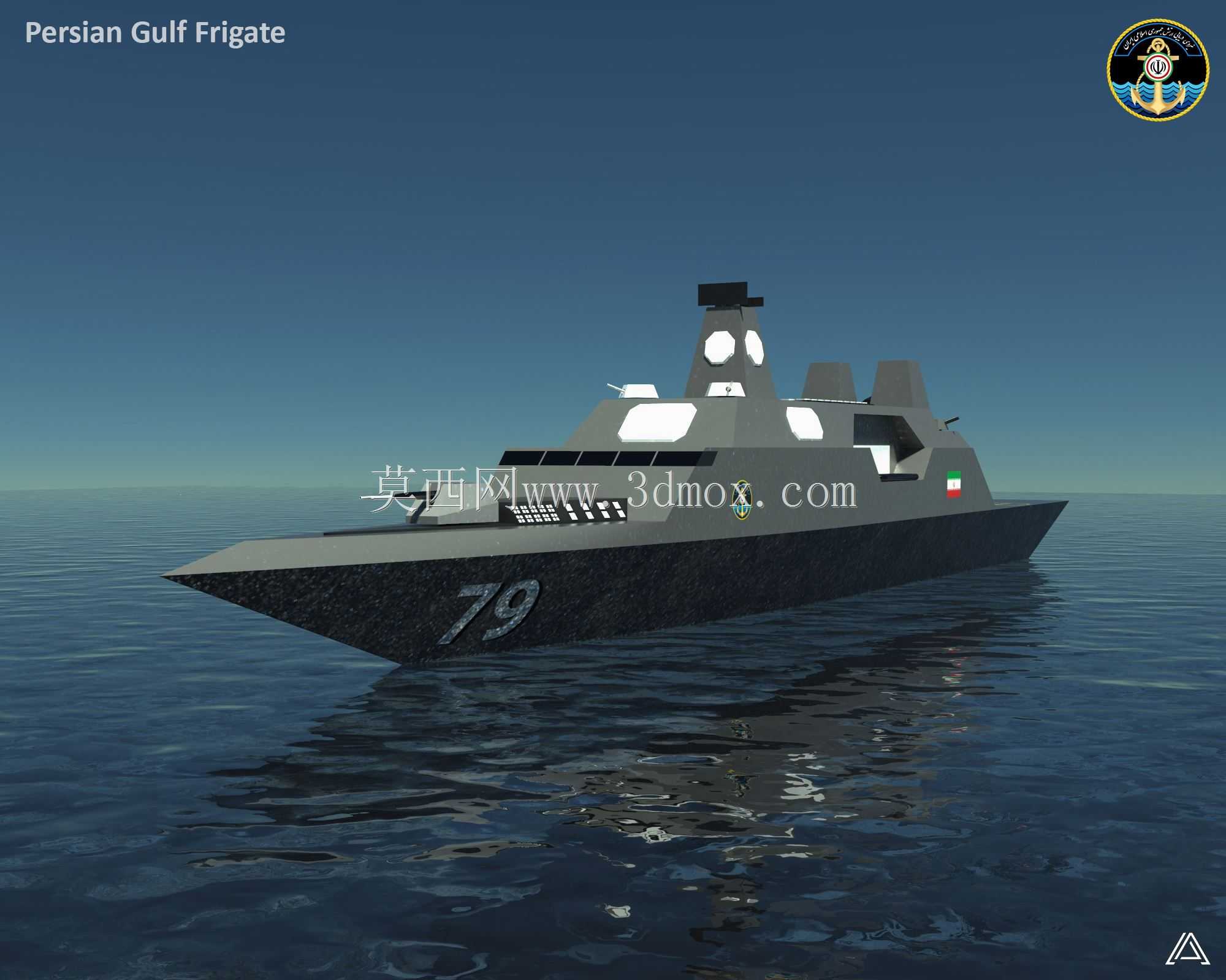

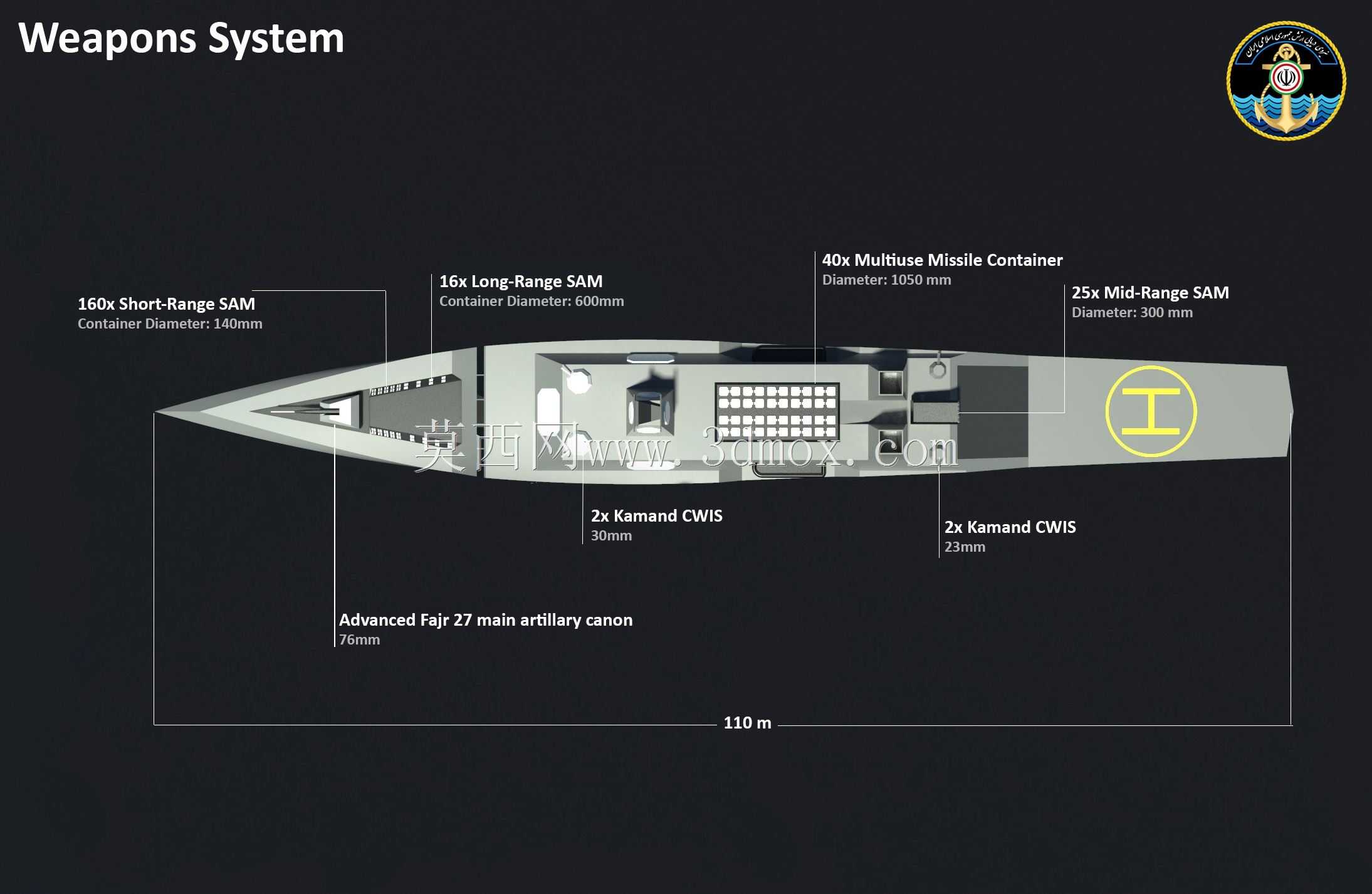

这款隐身护卫舰的三维建模工作，首先从舰体主尺度的框定开始，先确定总长、型宽、吃水等核心边界尺寸，保证上层建筑与舰体的比例符合实船的航行稳性要求，建模初始阶段先绘制舰体的中纵剖面型线，通过多段样条曲线勾勒出穿浪艏的倾斜轮廓，从艏柱到艉部的型线过渡要兼顾减阻效果与甲板可用面积，避免后续武器、电子设备布置时出现空间不足的问题。舰体主曲面生成后，再拆分上层建筑的各个分段，隐身设计的核心是将所有外露立面做内倾处理，所有转角处做圆弧或斜切过渡，减少雷达波的角反射效应，建模时要注意各个内倾面的角度一致性，避免相邻面出现夹角突变，同时预留出相控阵雷达阵面、舰桥舷窗、排烟口的安装开口，开口边缘同样做隐身修型，避免直角结构外露。武器系统的建模要贴合实际布置逻辑，艏部主炮的基座要与甲板加强结构对应，垂直发射系统的井口尺寸要匹配通用发射模块的安装边界，舷侧的近防系统射界要覆盖舰体前后半球，建模时要预留出武器俯仰旋转的运动空间，避免和上层建筑发生干涉。动力系统对应的排烟结构做了红外抑制设计，建模时将排烟口融入上层建筑的后倾立面，内部预留排气通道的走向空间，同时兼顾舰体尾部的推进器安装位置，保证轴系的中心线与舰体中纵剖面重合，减少航行时的偏航力矩。建模过程中先完成整体大面的搭建，再逐步细化细节结构，比如舷侧的交通艇收纳舱、锚链孔、栏杆、舷号标识，还有舰艉的直升机起降甲板与机库边界，机库的尺寸要满足舰载直升机的收纳需求，起降甲板的防滑网、助降标识都按照实船布置还原。渲染阶段要匹配海面航行的环境效果，舰体的涂装采用低可视度海洋迷彩，材质设置要体现出金属舰体的哑光质感，水面反射效果要对应舰体的轮廓，保证整体视觉效果符合实船的海上航行状态。这类舰船模型主要用于海军装备论证、作战仿真推演、舰船科普展示、海事题材影视素材制作等场景，结构设计人员可以通过数模验证舰体布置的合理性，排查设备安装的干涉问题，仿真人员可以基于数模开展雷达反射截面积、航行阻力、稳性的仿真计算，省去从零开始建模的重复工作，提升项目推进效率。建模时还要注意全舰的重量分配逻辑，重型设备尽量布置在舰体中下部，降低重心高度，保证稳性达标，上层建筑尽量采用轻量化结构的设计思路，数模中各个分段的重量重心参数可以为后续的性能计算提供基础参考。
