带吊装支架的封闭式救生艇结构设计

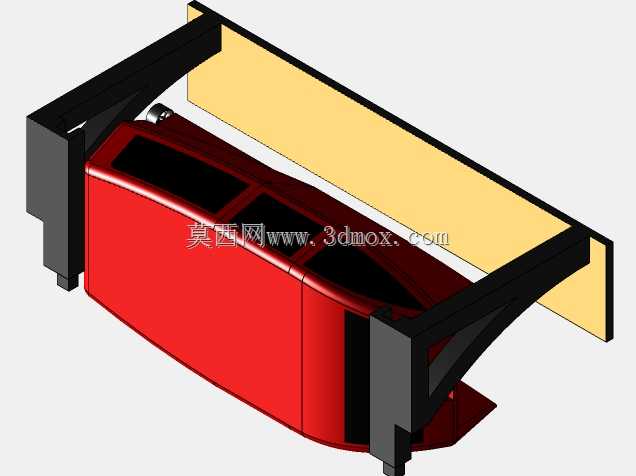

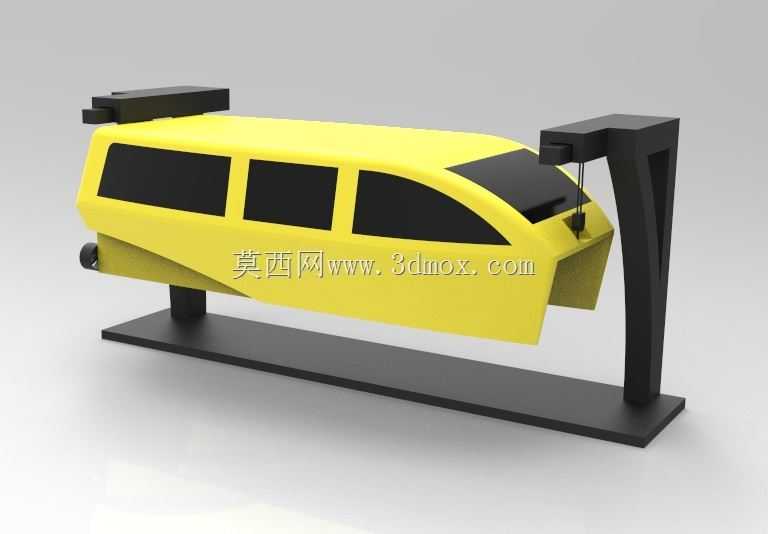

这款带配套吊装支架的封闭式救生艇结构，主要适配各类民用船舶、海上作业平台的应急撤离场景，日常固定挂载在船舶舷侧或平台专用挂载位，遭遇突发险情时可快速完成释放，承载遇险人员脱离危险区域，艇体的封闭结构能够抵御海上风浪侵袭，避免人员直接暴露在恶劣海况中，降低失温、海浪冲击带来的伤害。从功能设计上看，艇体侧面设置多扇观察窗，既可以保障艇内人员的对外视野，也能在封闭状态下观察外部海况，艇首做了流线型收窄处理，能够减少航行时的水流阻力，顶部预留的挂载接口可与吊艇架的吊钩快速对接，配套的支架结构模拟了实船安装时的吊艇架支撑形态，能够直观呈现救生艇的挂载状态、释放轨迹与安装边界，支架底部的安装平面可对应船舶甲板的固定基座，设计时需预留足够的吊装摆动空间，避免释放过程中艇体与船体结构发生碰撞。建模过程中，首先搭建艇体的整体轮廓基准，先绘制艇身的纵向引导线，通过多截面曲面命令生成封闭的艇身外壳，再对窗洞位置做剪切处理，添加窗体的实体结构，艇身顶部的挂载凸台、尾部的推进部件预留位都通过凸台拉伸命令完成，细节处的圆角处理要符合船舶设备的抗冲击设计要求，避免应力集中。吊装支架部分先绘制底部安装底座的轮廓，再搭建斜向支撑臂的结构，支撑臂末端的吊钩挂载位要与艇体顶部的接口位置精准对齐，保证吊装时的受力方向与艇体重心重合，避免起吊过程中出现艇体倾斜。尺寸设计上，艇体长度适配常规船舶的救生艇挂载位宽度，支架的高度要满足救生艇释放时的下落行程需求，安装时底座与甲板的固定螺栓孔位要对应船舶甲板的预埋结构，整体模型的装配关系完全还原实装状态，可用于救生设备的结构展示、安装模拟以及相关教学演示场景，建模过程中对艇体的曲面过渡、支架的受力结构都做了还原，能够直观呈现封闭式救生艇的整体构造与挂载逻辑。
