二十米船用登船舷梯结构设计

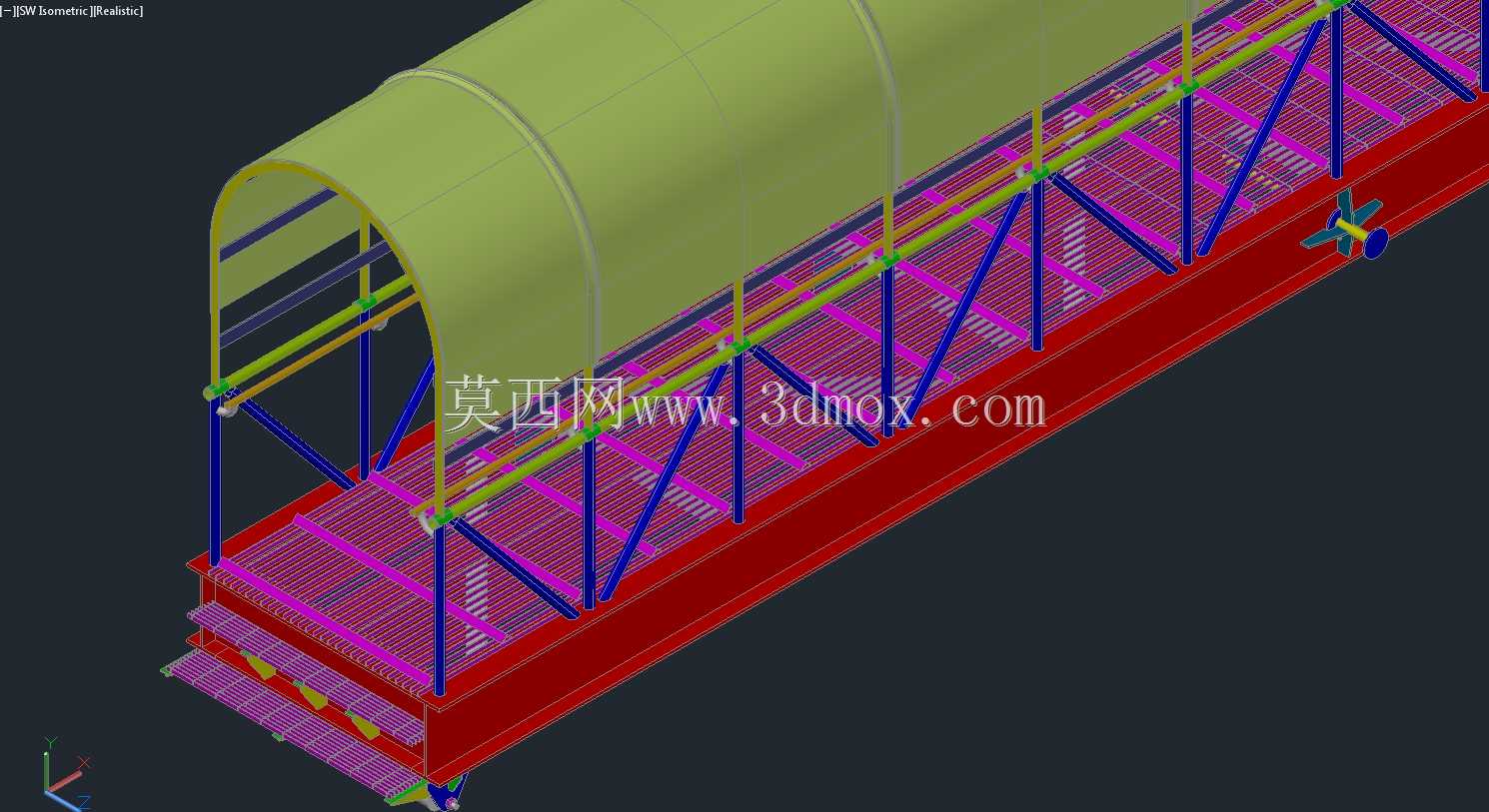

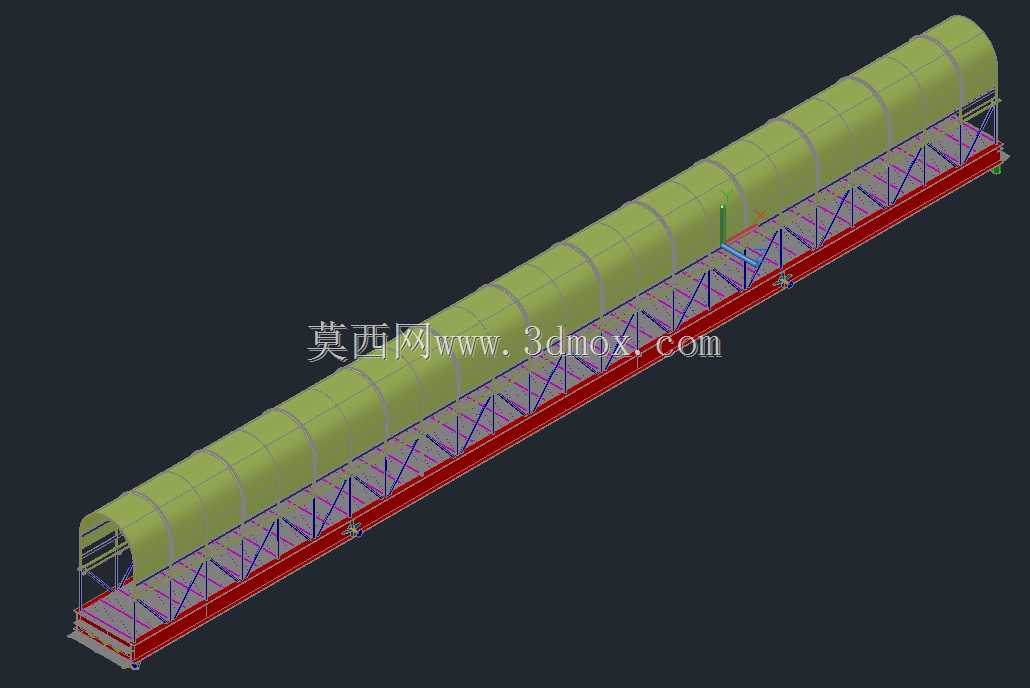

做港口船舶配套结构设计这些年，登船舷梯是码头与船舶之间人员通行的核心过渡设施，这款20米长度的舷梯，主要适配干舷高度较高的大型货运船舶、工程作业船舶在靠泊时的人员登离需求，解决码头岸面与船舶甲板之间存在高度差、水平间距随潮位变化的通行痛点，避免人员直接攀爬船身带来的坠落风险。从结构设计逻辑来看，这款舷梯采用主承载梁加斜向支撑的框架式结构，底部主纵梁采用箱型截面设计，承担整体梯身的竖向载荷与船舶靠泊时的小幅晃动冲击力，梯面采用防滑格栅板铺设，格栅间隙可快速排走雨天积水、冬季残雪，避免通行人员滑倒；两侧设置多道防护栏杆，栏杆立柱与主纵梁采用螺栓加焊接的复合连接方式，既保证连接强度，也方便后期损坏部件的更换维护；梯身顶部设置拱形防护篷架，可加装防雨篷布，为雨天登船人员提供遮蔽，篷架采用圆弧过渡设计，降低沿海港口强风环境下的风阻，减少梯身受到的横向风载荷。建模阶段先确定核心安装边界：总长度20米，梯身宽度满足两人相向通行的尺寸要求，主纵梁的安装铰点位置匹配码头岸基的固定基座尺寸，梯身下端设置可调节支撑脚，可适应潮位变化带来的甲板高度差，支撑脚底部铺设防滑橡胶垫，避免与船舶甲板硬接触刮擦漆面。画图时先搭建梯身的主骨架线框，定位主纵梁、横向支撑梁、斜撑的空间位置，确认各杆件的干涉情况后再生成实体特征，梯面格栅板采用阵列特征快速生成，同时预留栏杆、篷架的安装孔位，防护篷的弧形骨架采用扫掠特征生成，最后装配端部的连接铰座、可调支撑脚部件，整体建模完成后校验梯身的载荷分布，确认人员满载通行时各受力部件的应力处于材料许用范围内，同时验证梯身在最大倾斜角度下的通行净空满足人员直立通行的要求，不会出现碰头、通行空间不足的问题。实际使用时，该舷梯可根据船舶靠泊位置调整伸出长度，铰座结构允许梯身在一定范围内上下摆动、小幅水平转动，适配船舶随浪起伏的小幅位移，无需频繁调整梯身固定位置，提升码头人员登离船的通行效率。
