迪瓦地铁用四叶螺旋推进桨结构设计

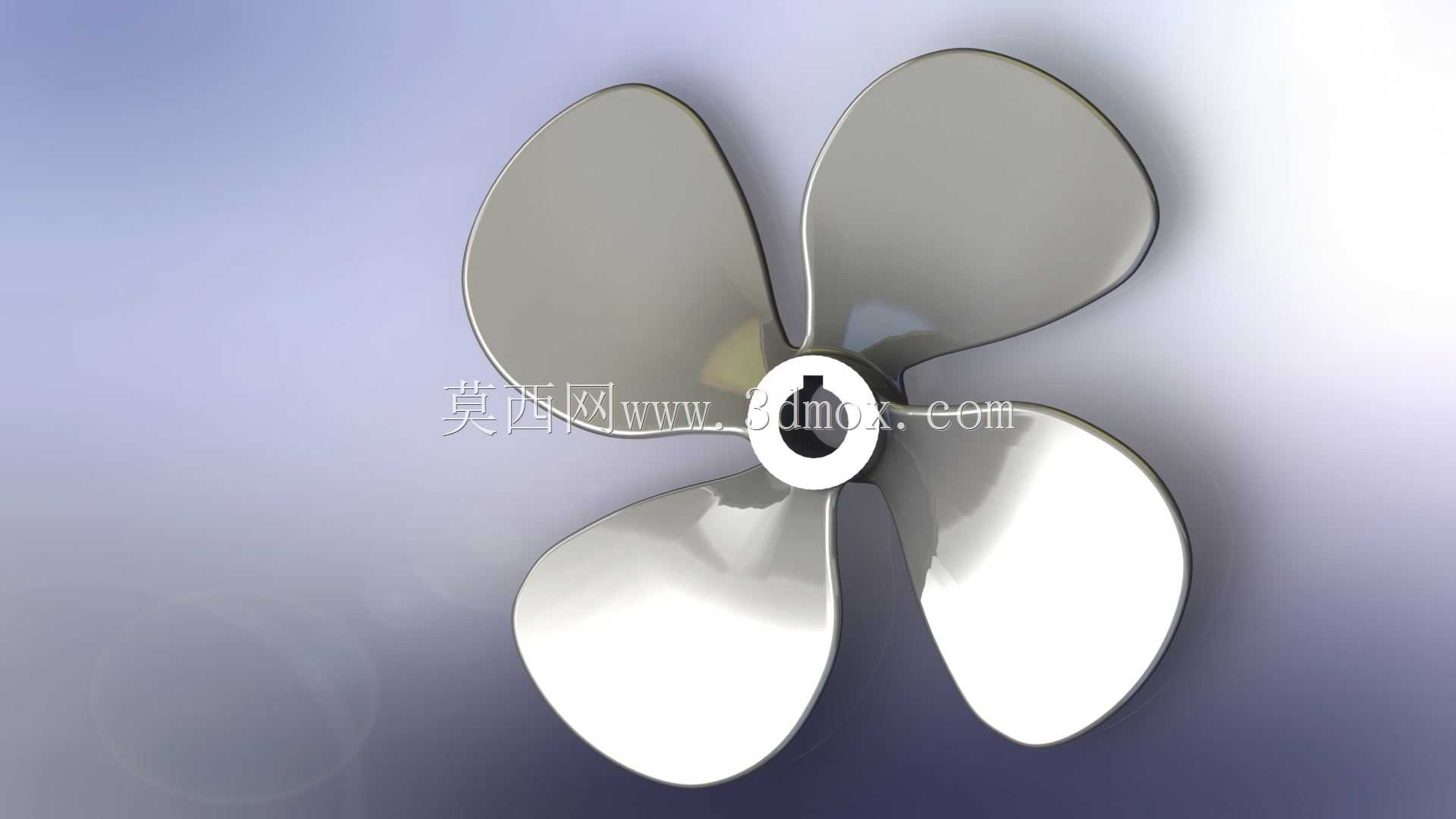

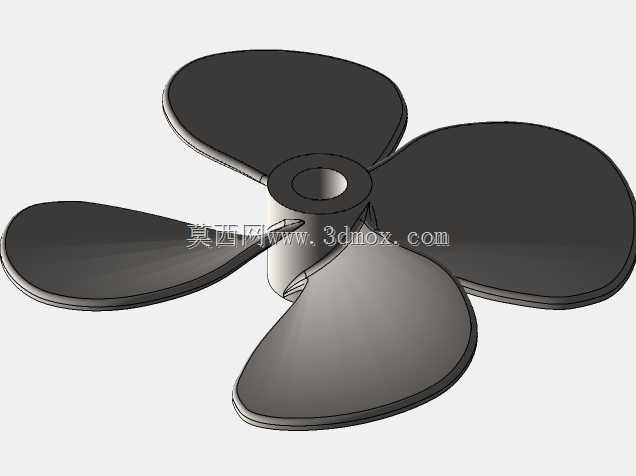

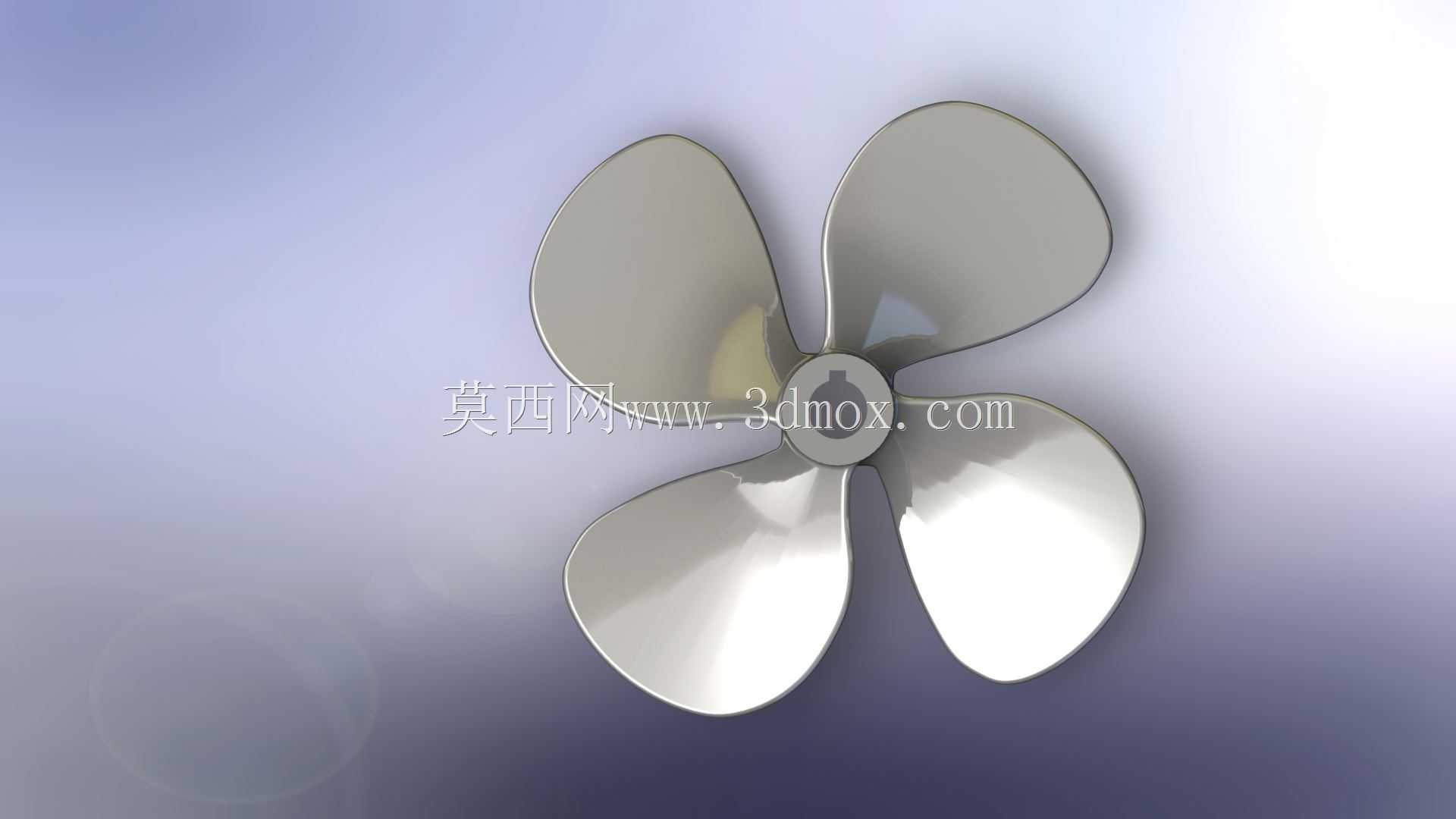

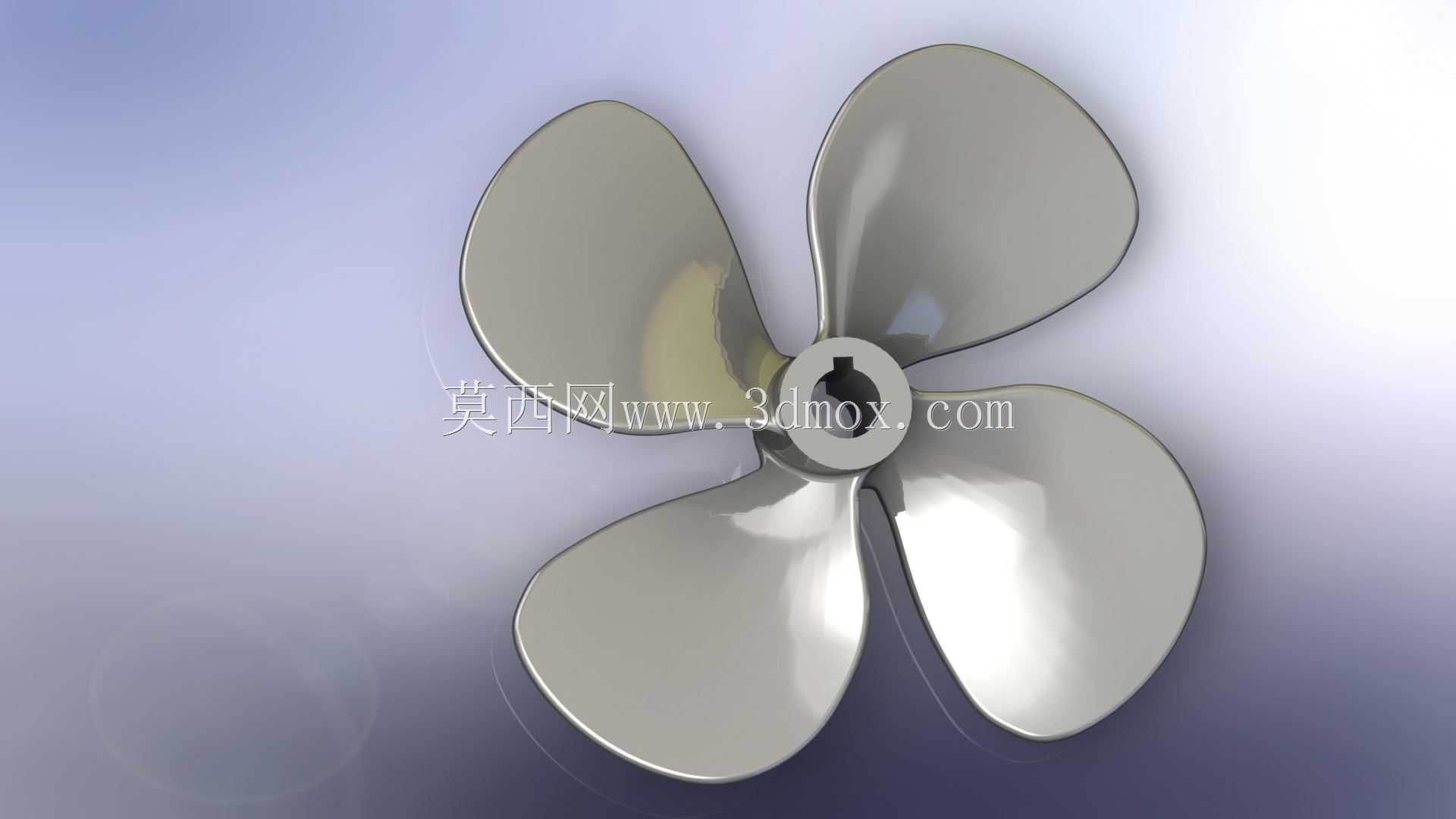

这款四叶螺旋推进桨主要适配迪瓦地铁配套的水下牵引作业场景，在地铁线路跨水域段的牵引接驳、水下巡检设备推进等工况下承担动力输出作用，依靠桨叶旋转搅动水体产生轴向推力，带动配套载具沿预设轨迹行进，相比三叶桨，四叶结构在低转速工况下推力输出更平稳，能有效降低运行过程中的振动传递，适配地铁配套设备对运行稳定性的严苛要求。从设计思路来看，首先要明确桨叶的水动力曲面形态，每片桨叶的截面从叶根到叶梢采用渐变翼型，叶根位置厚度更大以保证结构强度，承受旋转过程中产生的弯曲与扭转复合载荷，叶梢位置做收薄处理，减少旋转过程中的梢涡产生，降低水阻与运行噪音。整体安装边界以中心轴孔为定位基准，轴孔内设置键槽结构，与动力输出轴实现周向固定，避免大扭矩输出时出现打滑问题，桨叶的回转直径为1400毫米，安装时需要预留足够的径向间隙，避免桨叶旋转过程中与周边护罩、流道壁面发生剐蹭。建模过程中先绘制中心轮毂的基础轮廓，确定轴孔与键槽的尺寸公差，保证与标准输出轴的配合精度；之后绘制单片桨叶的引导线，通过多截面曲面命令生成桨叶的整体曲面，对曲面进行曲率连续检查，避免出现曲面褶皱影响水动力性能；完成单片桨叶建模后，通过圆周阵列命令生成其余三片桨叶，阵列过程中严格保证每片桨叶的角度等分，避免旋转时出现动不平衡问题；最后对轮毂与桨叶的连接位置做圆角过渡处理，减少应力集中，提升整体结构的疲劳强度。建模完成后需要对整体结构做干涉检查，确认各部分尺寸符合安装边界要求，同时对桨叶的曲面做加厚处理，根据不同位置的受力情况调整壁厚，叶根位置壁厚更大，叶梢位置适当减薄，在保证结构强度的前提下控制整体重量，降低动力输出端的负载。
