带爬梯支腿的立式加热混合储油罐

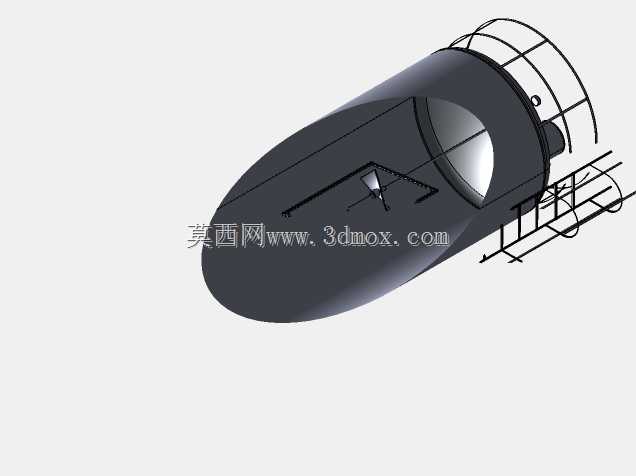

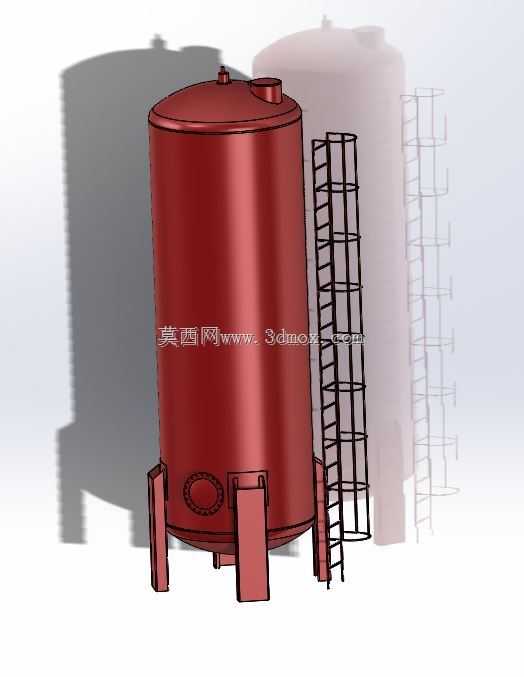

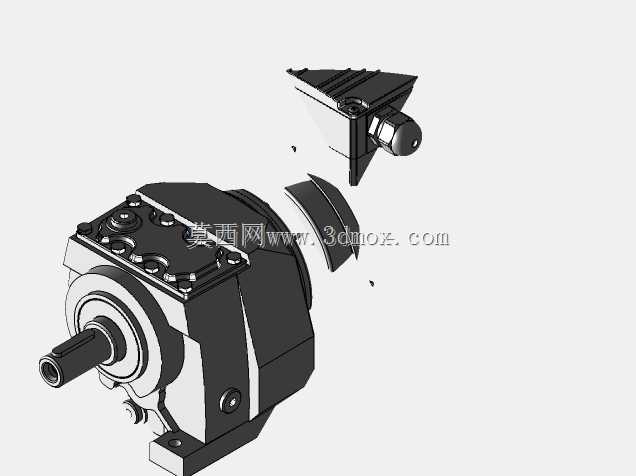

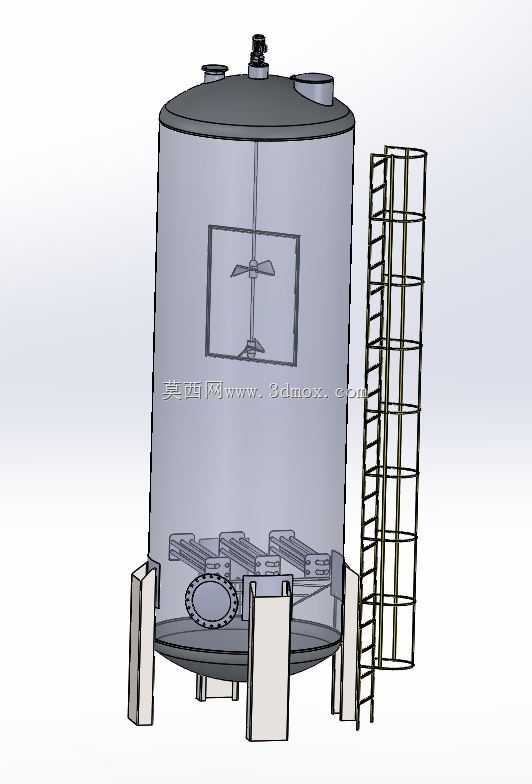

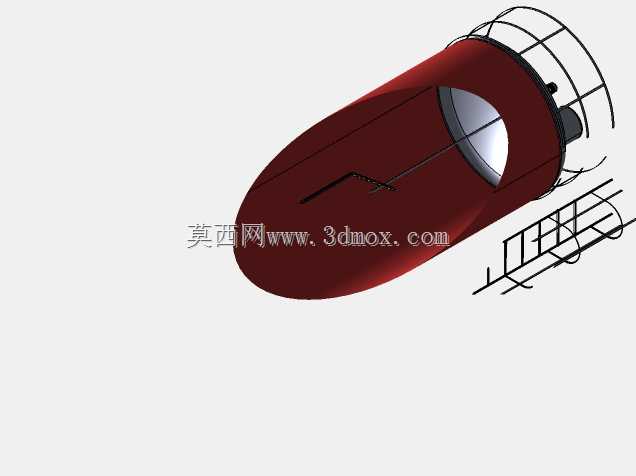

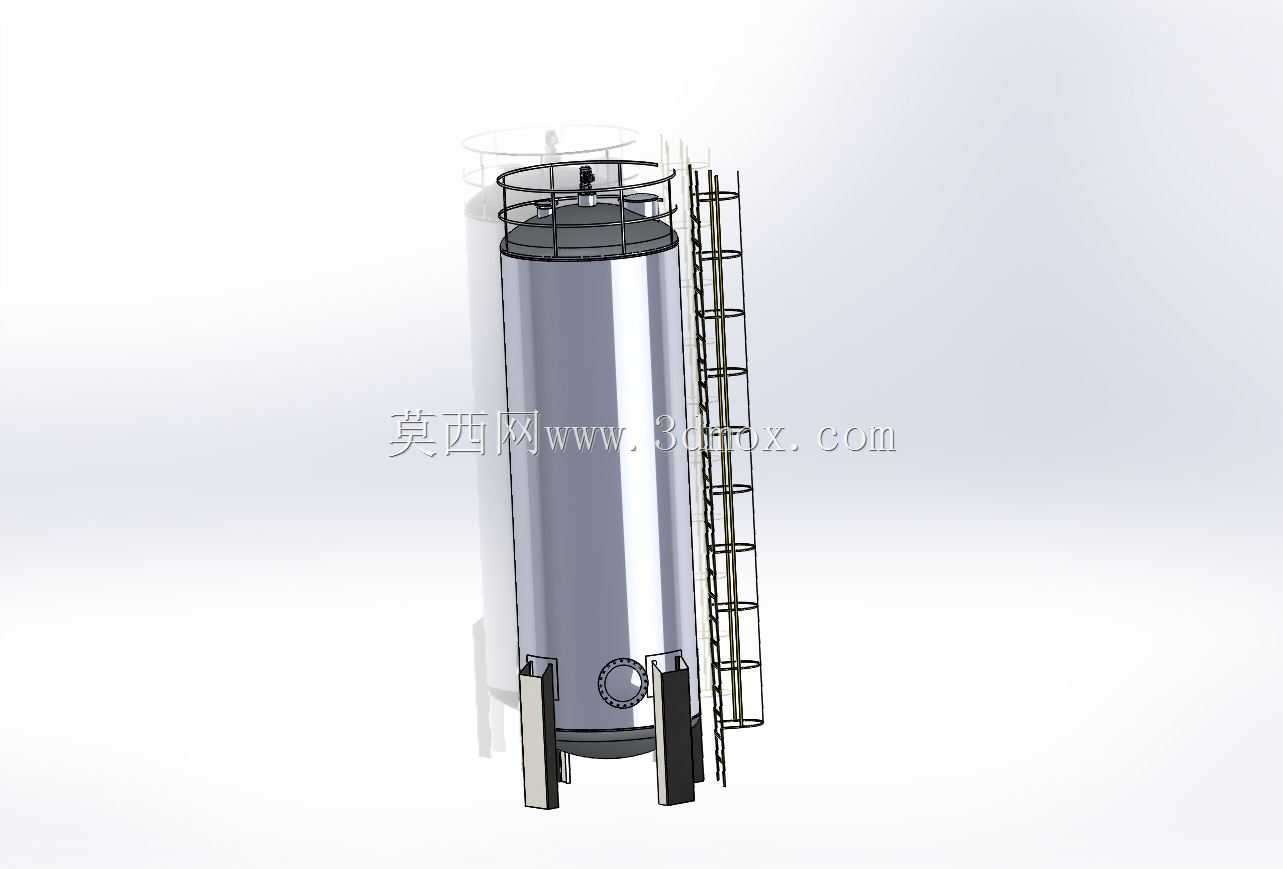

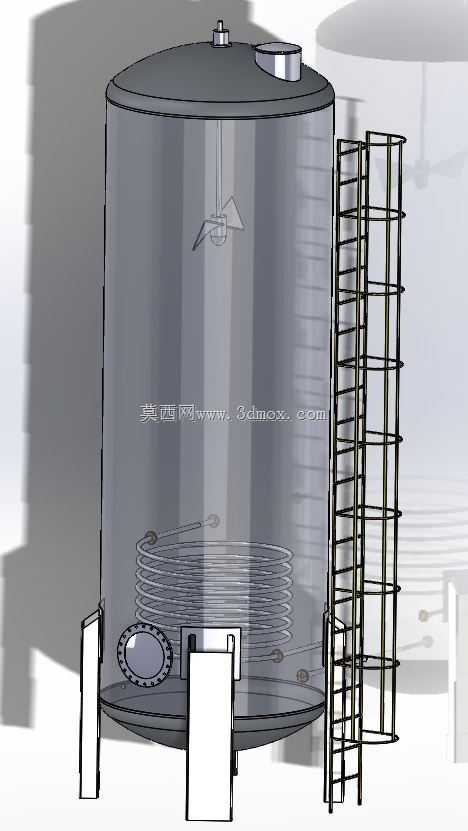

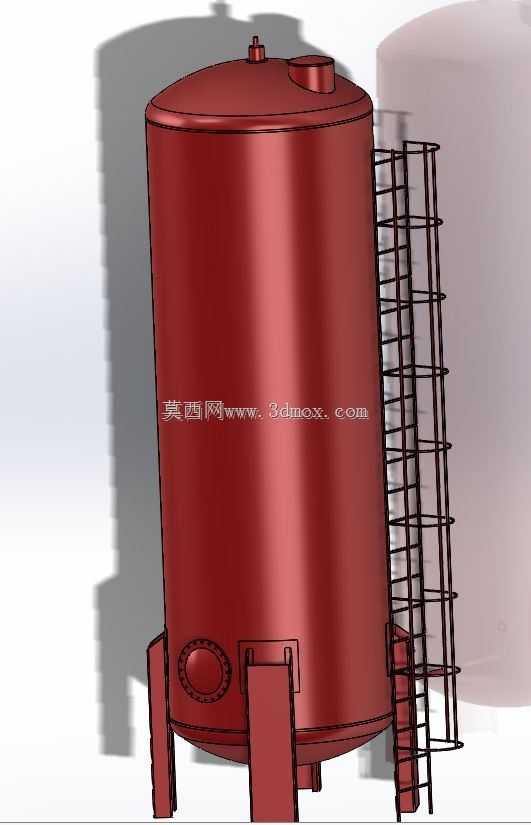

在精细化工、粮油加工、中小型润滑油调和生产场景中，这类带加热与混合功能的立式储油罐是车间物料暂存与预处理环节的核心承压储装设备，日常主要承担液态原料的恒温存储、多组分物料预混的作业需求，避免高粘度物料因低温出现流动性下降、分层沉淀的问题。从结构设计逻辑来看，整体采用立式圆柱形筒体布局，底部设置三个均布的板式支腿，支腿与筒体底部的焊接位置特意避开了下部人孔的开孔区域，既保证罐体安装后的整体稳定性，也给后期人孔开启检修预留足够操作空间，筒体顶部设置了物料注入口、排气口以及人孔结构，侧面外置直爬梯直达顶部操作平台，爬梯踏棍间距控制在300mm，符合车间登高作业的安全操作要求，筒体下部设置的圆形人孔主要用于内部清洁、搅拌组件检修与残料清理。建模过程中先绘制筒体的旋转截面草图，通过旋转凸台生成主体筒体结构，之后分别绘制顶部封头、底部封头的轮廓，和筒体做布尔合并保证整体壁厚均匀，支腿部分采用结构钢焊件模块生成标准板式支腿，添加焊缝特征还原实际焊接装配效果，爬梯部分先绘制单侧梯梁的路径草图，通过线性阵列生成所有踏棍后再镜像出另一侧梯梁，最后添加侧面的管接口、人孔法兰、底部排污口的细节特征。设计阶段需要提前核算安装边界，筒体直径与支腿外伸宽度的比例控制在3:1，保证满液状态下的抗倾覆稳定性，爬梯与筒体外壁预留150mm的操作间隙，避免人员攀爬时磕碰筒体保温层，加热组件内置在筒体下部区域，混合系统的桨叶位置距离罐体底部预留200mm间隙，防止沉渣堆积卡滞桨叶，所有外接法兰的接口尺寸统一匹配车间现有管路标准，减少现场安装的改造成本。这类罐体在实际使用中需要配合温度传感器、液位计配套使用，建模时也提前预留了仪表安装的接口凸台位置，避免后期现场开孔破坏筒体整体结构强度，筒体壁厚根据常压储装的设计要求取值，所有开孔位置都做了补强圈结构处理，降低开孔处的应力集中风险。
