内河小型钢筋混凝土客运船舶结构设计

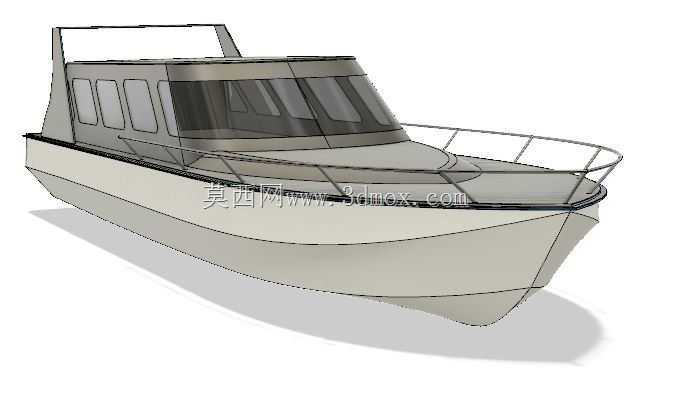

这款内河小型客运船舶采用钢筋混凝土作为主体船体材料，主要面向平缓内河、库区的短途客运场景，可承担沿岸村镇通勤、景区水上观光接驳的运输任务，相比钢制船体，钢筋混凝土结构具备耐水体腐蚀、后期维护成本低、船体刚度充足的特点，适合浅水区域常态化通航使用。从结构设计层面来看，建模初期先确定船体总长、型宽、型深的核心边界尺寸，结合内河通航的吃水限制，先绘制船体型线图，重点优化船首的破浪线型，降低航行时的兴波阻力，船底采用平底略带艉倾的设计，既适配浅水区域的通航需求，也能减少靠岸时的搁浅剐蹭损伤。上层建筑采用封闭客舱布局，沿船身两侧对称设置矩形舷窗，保证客舱内部采光，驾驶区设置在船身前部上层位置，预留足够的前向视野，船首甲板周边设置管状安全护栏，预留系缆桩的安装位置，船尾区域预留动力机组的安装空间，可匹配小型柴油动力或者电推动力系统。建模过程中先在草绘层面确定各站位的型值点，通过放样生成船体外壳曲面，再根据钢筋混凝土结构的壁厚要求生成实体结构，区分船壳、内部隔舱、上层建筑墙体的不同厚度，内部隔舱除了分隔客舱空间，也承担船体横向加强的作用，提升整体结构抗扭性能。客舱内部预留座椅安装的固定点位，舱室顶部预留通风、照明线路的走线路径，船身两侧设置登船口的位置，匹配靠岸时的接驳高度。细节处理上，护栏采用圆管扫掠生成，舷窗通过拉伸切除后添加窗框结构，船身外表面的分模线、结构接缝都按照实际施工的工艺要求做了预留，避免建模结构和实际建造工艺脱节。完成主体结构后，对船体的重心位置做初步校核，保证载客状态下的船体稳性满足内河船舶的规范要求，上层建筑的高度控制在通航限高范围内，船身干舷高度结合核定载客量的吃水变化做了冗余设计，保证航行安全。
