齿轮驱动器注塑成型模具结构设计

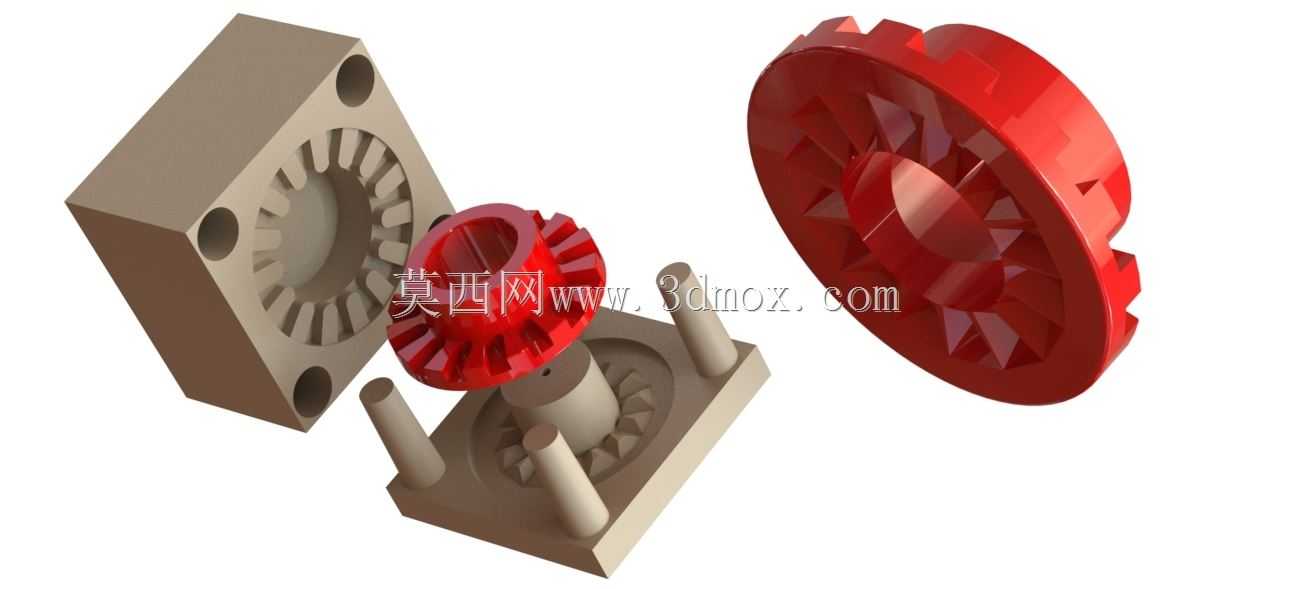

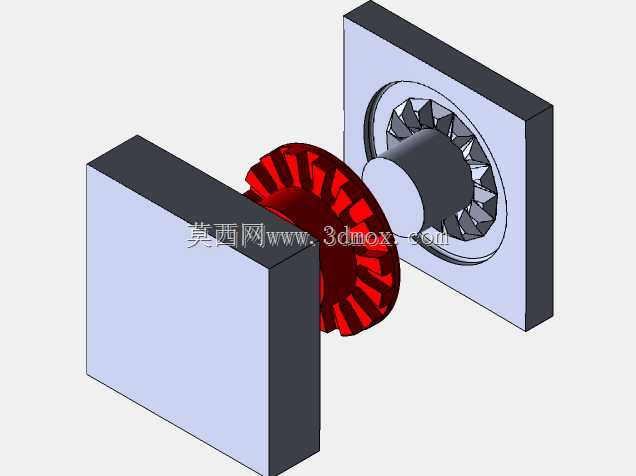

这套模具主要面向小模数传动齿轮的原型试制场景，适配桌面级3D打印加工的工艺特性，用来快速成型可直接啮合传动的驱动齿轮样件，多用于小型传动机构的前期功能验证环节，不用开传统钢模就能快速拿到可装配测试的齿轮零件，大幅缩短原型迭代周期。整套模具采用上下对开的分模结构，模架部分设置了四个定位导柱，合模时能精准保证上下模腔的同轴度，避免成型后的齿轮出现齿形错位、偏心这类影响传动精度的问题，模架上预留的四个安装孔可以直接固定在小型手动注塑台或者3D打印配套的压注工装上面，安装边界完全适配常规桌面级原型加工设备的装夹尺寸，不用额外做转接工装就能直接使用。设计这套模具的时候，首先要确定目标齿轮的齿形参数，先在三维软件里绘制出齿轮的端面齿廓曲线，通过拉伸生成齿轮的基体特征，再逐个绘制齿槽的切除轮廓，阵列后完成单个齿轮零件的建模，之后围绕齿轮的外形轮廓做分模面的拆分，把型腔部分分别拆分到上模和下模两个零件上，再添加导柱、定位孔、浇口这些模具必备的结构特征，建模过程中要给成型面预留合适的脱模斜度，避免3D打印后脱模时出现齿面拉伤的问题，同时浇口位置选在齿轮的中心轮毂处，不会破坏齿面的成型精度，成型后的浇口残留也很容易打磨去除。模具的型腔部分完全复刻目标齿轮的齿形参数，成型出来的齿轮可以直接和同参数的标准齿轮啮合传动，不需要二次加工齿面，模架的边角都做了倒角处理，避免操作时划伤，上下模的开合方向和齿轮的轴线方向完全重合，保证脱模时齿面受力均匀，不会出现断齿或者变形的问题。日常使用的时候，把上下模通过导柱对准合模，从中心浇口注入熔融的成型材料，待材料冷却固化后，分开上下模就能取出成型好的齿轮零件，整个操作流程不需要复杂的专业设备，很适合小批量原型件的快速制作，能满足传动机构前期验证时对齿轮样件的快速需求，不用等待漫长的机加工或者开模周期，就能拿到符合传动精度要求的齿轮零件，用来做负载测试、啮合间隙测试这些前期验证工作。
