浮箱式取水泵站结构三维设计方案

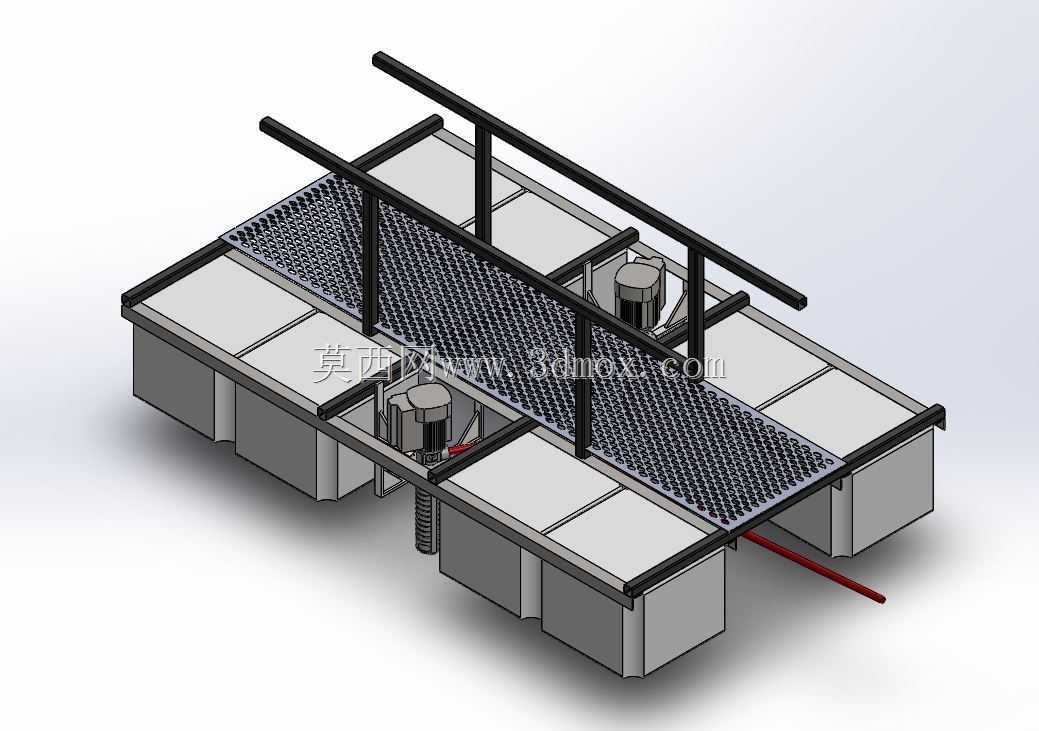

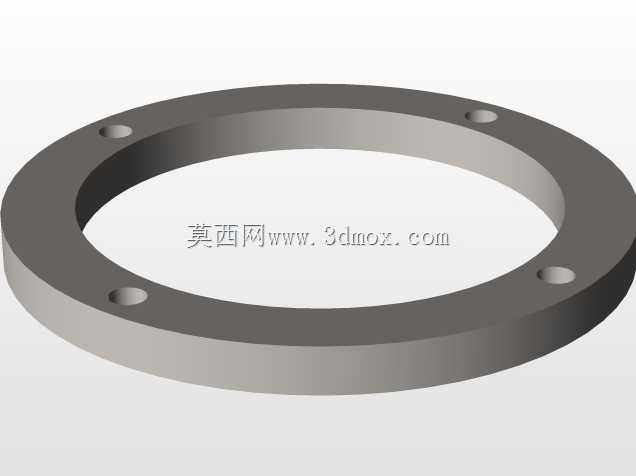

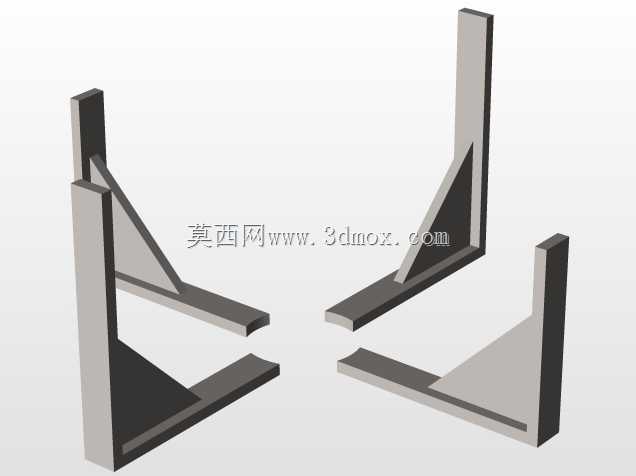

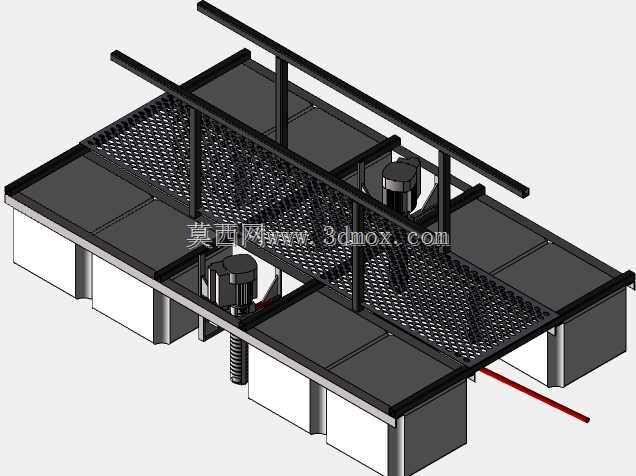

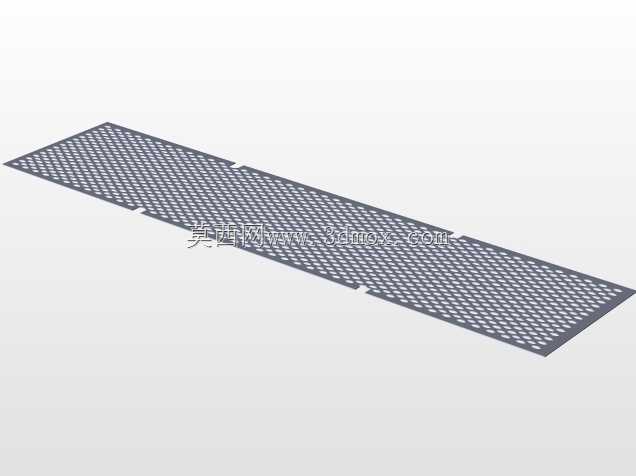

这套浮式泵站结构主要面向内河、库区、小型湖泊的应急取水、临时供水、水域生态补水作业场景，区别于固定岸基泵站，它不需要做水下桩基与固定水工结构，能随水位涨落自动调整作业高程，适配水位变幅较大的取水场景，也可用于汛期排涝、临时施工供水的移动作业点位。从结构设计逻辑来看，整体采用多组模块化浮箱拼接作为承载基底，浮箱之间通过螺栓连接形成刚性整体，平台中部预留泵组安装腔，将取水泵组半嵌入式安装在浮箱间隙内，降低整体重心同时缩短泵组吸水口到水面的距离，减少吸程损失；平台表面铺设防滑冲孔格栅板作为作业走道，两侧设置双层护栏作为临边防护，满足运维人员巡检作业的安全要求，平台端部预留输水管道接口，可通过柔性软管连接岸侧输水主管路，适配浮体随水位波动产生的位移量。建模阶段先从浮箱单体开始绘制，先确定单个浮箱的长宽高尺寸与壁厚参数，预留浮箱之间的连接法兰安装位，完成单个浮箱建模后通过阵列、配合约束完成整体浮台基底的拼接装配；之后在浮台基准面上定位泵组安装位，导入泵组模型后添加安装支架的结构细节，依次完成走道格栅、护栏、管道接口的零件建模与装配，建模过程中需要核对各部件的安装边界，确保浮体吃水深度满足泵组吸水口的最小淹没深度要求，同时校核平台整体稳定性，避免单侧设备过重导致浮体倾斜。实际使用中，该结构可根据取水流量需求增减浮箱数量、调整泵组配置数量，平台侧边预留的系缆点位可通过锚绳固定在水域指定位置，也可通过牵引装置实现短距离水域移位，相比固定泵站大幅缩短了施工部署周期，也降低了枯水期设备闲置的维护成本。建模过程中对所有配合面做了干涉检查，确保浮箱连接位、泵组安装位、护栏固定位的零件不存在装配冲突，同时对走道格栅的开孔尺寸、护栏高度都按照作业安全规范做了参数匹配，保证模型导出后可直接用于结构件的加工下料参考。
