往复泵传动支撑用双摆臂泵杆结构

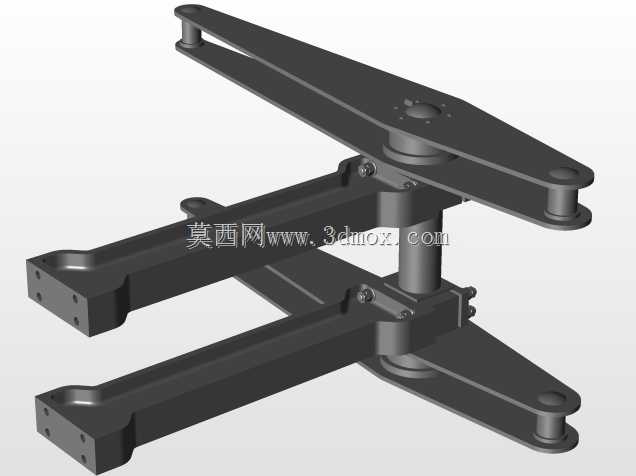

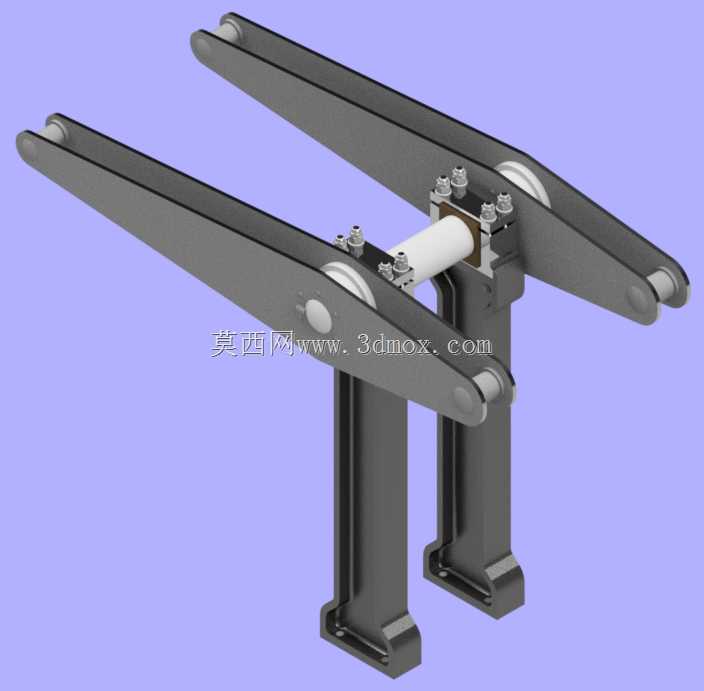

在石油输送、化工介质增压、油田注采这类往复泵应用场景里，泵杆是连接动力端与液力端的核心传动部件，这套双摆臂结构的泵杆组件，主要作用是将旋转动力转化为柱塞的直线往复运动，同时承担传动过程中的侧向力抵消、运动轨迹约束功能，避免柱塞杆受径向偏载出现密封件偏磨、柱塞拉伤的问题。从结构设计来看，两根对称布置的长摆臂通过中部的铰接轴与十字头连接段装配，摆臂端部的滚轮结构用于贴合泵体内部的导向滑道，在往复摆动过程中滚动摩擦替代滑动摩擦，能有效降低传动过程的功率损耗，下方的两个立式支撑座通过底部的安装法兰固定在泵体的动力腔侧壁上，支撑座上端的铰接孔与摆臂中部的转轴配合，为摆臂提供稳定的摆动支点，中部的白色轴套采用自润滑材质设计，减少铰接位置的磨损，轴端的锁紧螺栓配防松垫片，避免设备长期高频往复运动出现紧固件松脱的问题。建模过程中先确定支撑座的安装孔位基准，按照泵腔内部的安装边界，先绘制支撑座的截面草图拉伸成型，预留出铰接孔的安装余量，再绘制摆臂的轮廓草图，摆臂的截面采用变厚度设计，靠近铰接支点的位置厚度更大，承受弯矩更高的区域做加强筋处理，端部的滚轮单独建模后通过同轴心配合装配到摆臂端部，中部的连接轴套先绘制内外圆柱面，再做端部的定位台阶，装配时先将两个支撑座按安装间距固定基准，再依次装入摆臂、铰接轴、连接轴套，最后添加紧固件完成整体装配，全程需要校验摆臂摆动到上下极限位置时，与支撑座、泵体内壁的间隙，避免运动过程中出现干涉。这套结构的安装边界需要匹配对应型号往复泵的动力腔尺寸，支撑座底部法兰的安装孔距、摆臂的有效摆动行程都需要和泵的柱塞行程匹配，才能保证动力传输的稳定性，相比单臂结构的泵杆，双摆臂对称结构能更好平衡传动过程中的侧向力，运行时的振动更小，适合中高压工况下的往复泵使用，建模时所有铰接位置都预留了0.1到0.2毫米的装配间隙，满足实际加工装配的公差要求，支撑座底部的法兰面做了凸台设计，保证安装时的贴合精度，避免安装面平面度不足导致支撑座受力变形。
