船用柴油机驱动消防泵结构设计

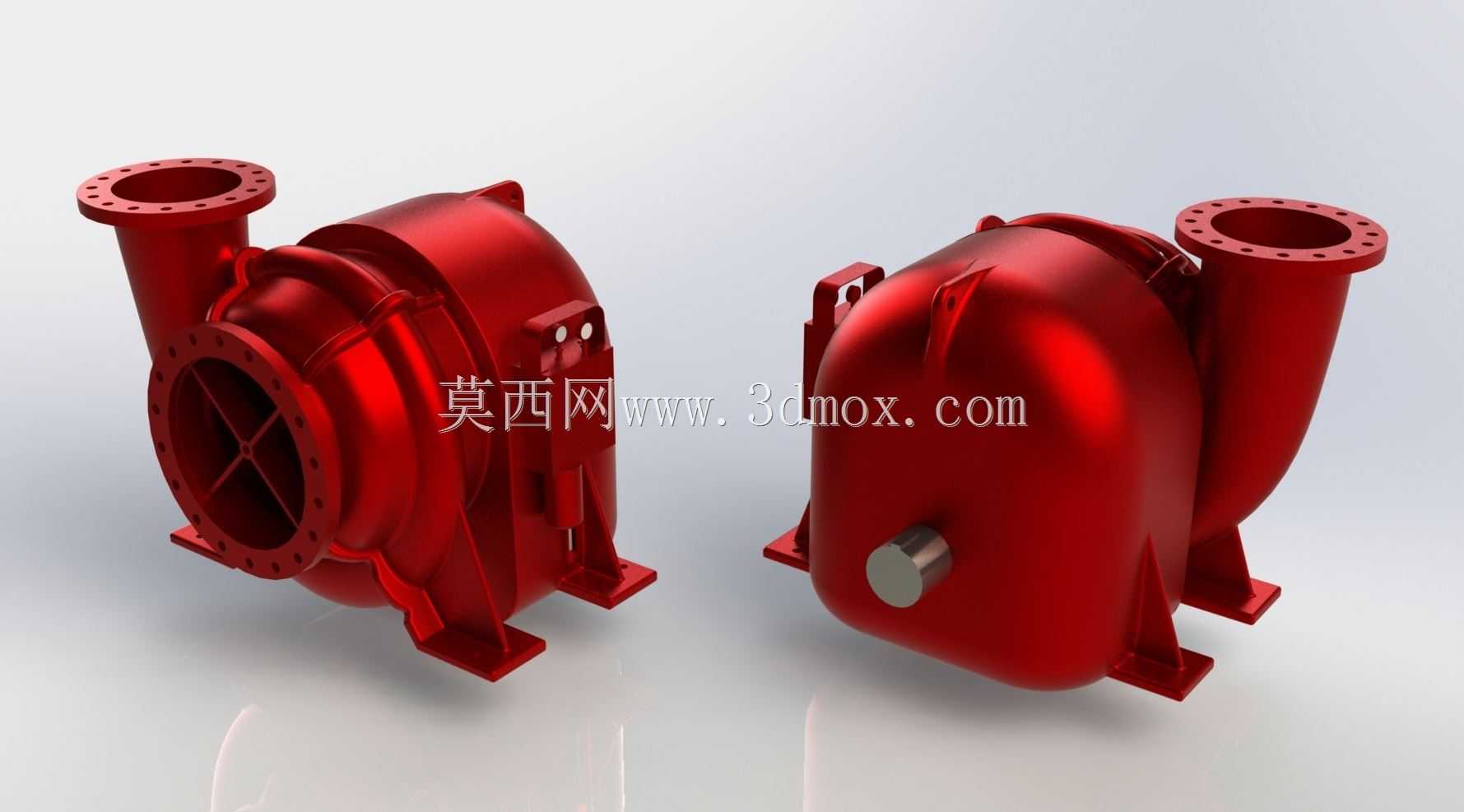

这款船用消防泵的三维设计，最初是在船舶消防系统选型方案研讨阶段启动的，核心要解决内河及近海作业船舶在主供电中断场景下的应急消防供水需求，毕竟船舶机舱、货舱一旦出现火情，不能依赖岸基供电，必须靠自带动力源完成高压供水作业。建模前先梳理了实船安装的边界约束：常规千吨级货轮的消防泵安装位预留宽度不超1.2米、高度不超1.1米，底部安装脚的螺栓孔距要匹配现有船用泵的通用安装基座，避免船舶改造时额外切割甲板重新焊接，进出口法兰的通径设定为200mm，对接船舶现有消防水主管路，不用额外做变径转接减少流阻损失。建模过程先从泵体流道核心结构入手，先绘制叶轮的水力曲面，参考自吸式消防泵的流道参数，保证泵腔首次引水后能快速形成真空度，省去每次启动前灌泵的繁琐步骤，毕竟应急场景下每一秒的启动延迟都可能扩大火情损失。泵壳采用分体式铸造结构设计，侧面预留检修口，不用整体拆解泵体就能完成叶轮杂物清理，适配船舶航行中可能吸入带杂质江海水的使用场景。动力端的连接结构直接匹配柴油机飞轮端的安装止口，同轴度公差控制在0.1mm以内，避免高速运转时出现轴系振动，泵体底部的支撑脚做了加强筋延伸，直接连接到泵壳的受力筋位，承受柴油机运转时的持续振动不会出现基座开裂。外观做了红色防腐涂层的渲染处理，符合船舶消防设备的标识规范，进出口法兰的螺栓孔数量、孔径严格参照船用法兰标准绘制，安装时能直接对接标准密封垫片与紧固件。建模时先完成泵体的实体结构搭建，再逐一添加安装脚、法兰接口、检修吊耳这些附属结构，最后装配动力连接端的轴封部件，整个装配体做了静态干涉检查，确认所有转动件与壳体之间预留了足够的运转间隙，轴封位置预留了填料函的安装空间，方便后期运维更换密封件。
