船舶舷侧左右舷标识航行信号灯结构

做船舶舾装件设计快十二年，经手的航行信号灯模型不下二十套，这次做的蛋形舷侧航行灯，是专门给内河小型观光船、作业舢板配套的舷侧标识件，先从安装场景说，这类灯是装在船舶左右两舷的舷墙顶端，左舷配红色透光罩、右舷配绿色透光罩，是船舶夜航、雾航时标识自身舷侧位置、判断会船避让方向的核心安全部件，内河通航规则里明确要求，船长小于12米的小型船舶，舷灯的光弧照射范围要从船首正前方到各自一舷的正横后22.5度，水平光强分布不能出现暗区，不然会船时极易引发碰撞事故。

设计的时候最先卡的是安装边界，小型船舷墙顶端的安装平面普遍窄，最窄的地方只有80毫米宽，所以把灯体外壳做成椭球蛋形，最大外径控制在120毫米，底座安装孔距设为70毫米，配M6的不锈钢安装螺丝，不用额外扩孔就能直接固定在常规舷墙的预埋安装板上，灯体外壳用ABS工程塑料做外层包覆，内部衬反光碗，透光罩用耐紫外线的聚碳酸酯材质，长期受江面盐雾、紫外线照射也不会出现发黄开裂的问题，灯体和底座的接缝处做了一圈嵌入式硅橡胶密封圈，防护等级能到IP65，日常航行溅起的江水、突发的阵雨都不会渗进灯腔内部造成电路短路。

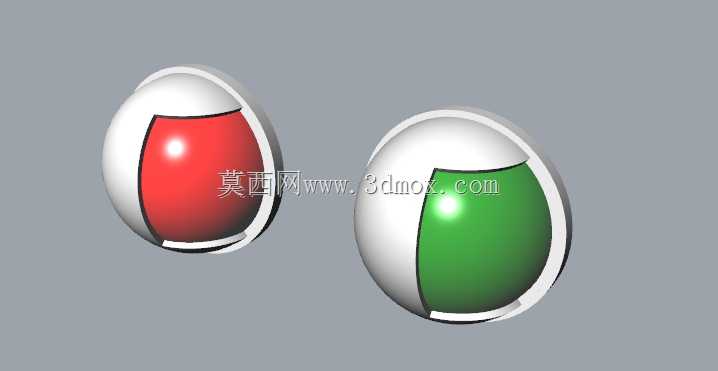

建模的时候先在Rhino里搭基准面，先画椭球的纵向轮廓线，用旋转成型命令做出灯体的基础外壳曲面，再拆分出前侧透光罩的安装区域，把曲面偏移2.5毫米做出壁厚，接着做内部的灯座安装卡槽、反光碗的定位筋位，底座部分单独做安装法兰，把穿线孔的位置设在底座中心，孔径留12毫米刚好能穿过两芯船用电缆，之后把左右舷的透光罩分别赋予红、绿半透明材质，外壳做哑光白的塑料质感，导入Rendering模块里调整材质的反光度、透光率，模拟实际点亮时的光线漫射效果，避免出现局部光斑过亮、光弧覆盖不全的问题。

实际选型的时候要注意，这类航行灯的安装高度不能低于舷墙顶端150毫米，避免被甲板上堆放的货物、系缆桩遮挡光线，接线的时候要和船舶的航行灯控制箱直接连通，不能和其他照明回路共线，保证航行状态下能持续供电，灯体的椭球外形没有尖锐棱角，人员在舷边作业时磕碰也不会造成划伤，相比传统的方形舷灯，风阻更小，船舶高速航行时不会产生额外的风噪，也不容易被缆绳勾挂。建模过程中特意把所有配合面的公差控制在0.2毫米以内，后期开模生产的时候不用反复修模，装配时密封圈能完全压实，不会出现配合间隙过大导致的进水问题，内部反光碗的曲面做了抛物面优化，能把灯泡发出的光线均匀反射到要求的光弧范围内，不会出现光强不达标的情况。
