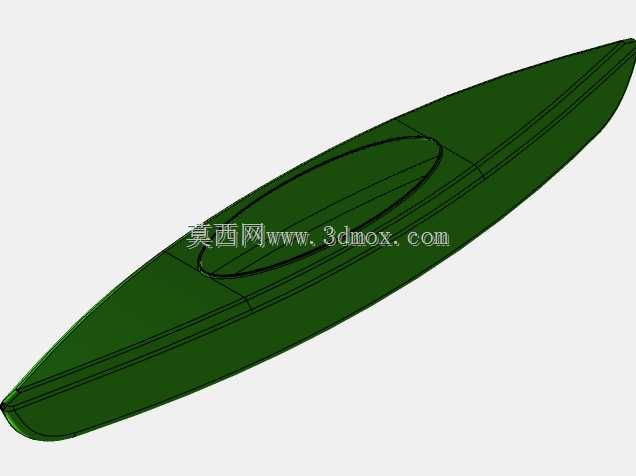

一体式聚乙烯旋转模压皮艇结构设计

　　这款一体式聚乙烯皮艇主要面向近岸休闲垂钓、静水水域短途漂流、户外营地水上体验等场景，相比拼接结构的皮划艇，一体滚塑成型的壳体不存在接缝渗漏风险，日常使用中无需频繁做密封维护，很适合租赁类水上运营场景以及个人户外爱好者使用。从功能特性来看，整艇采用对称流线型艇身设计，中部座舱区域做了内凹下沉处理，既降低了使用者的重心提升航行稳定性，也能减少航行时的侧向风阻，艇身沿长度方向布置的三道凸起加强筋，既可以提升壳体的抗冲击刚性，也能在靠岸时作为耐磨接触面，减少艇身直接与岸石、沙砾摩擦造成的壳体磨损。设计初期先确定整艇的使用边界，整艇长度控制在三米级，宽度控制在0.75米左右，既保证单人乘坐时的横向稳定性，

　　也能适配普通家用SUV的车顶架装载尺寸，座舱内部预留了储物绑带安装位、杯架安装凸台，艇艏艇艉位置预留了牵引绳挂孔，不需要后期在壳体上二次打孔破坏防水结构。建模过程中先绘制艇身的纵向轮廓控制线，再依次截取不同站位的横向截面线，通过放样生成基础艇身曲面，之后对座舱区域做曲面裁剪，翻边生成座舱的加强唇边，再在艇身表面绘制加强筋的引导线，通过凸台命令生成一体的加强结构，最后对所有边角做R3以上的圆角过渡，避免滚塑成型时出现应力集中导致的成型缺陷。建模时要注意壳体的均匀壁厚控制，整体壁厚保持在4mm左右，在座舱唇边、牵引挂孔位置做局部加厚到6mm，保证受力位置的结构强度，同时要避免曲面出现曲率突变，防止滚塑过程中原料堆积造成局部壁厚不均。整艇的外形曲面做了光顺性检查，保证航行时水流可以沿艇身顺畅流过，减少航行阻力，艇底做了微度的V型设计，既可以保证直线航行的航向稳定性，也能在浅水区减少搁浅时的壳体磨损。
