内河港区岸坡作业简易自航驳船结构

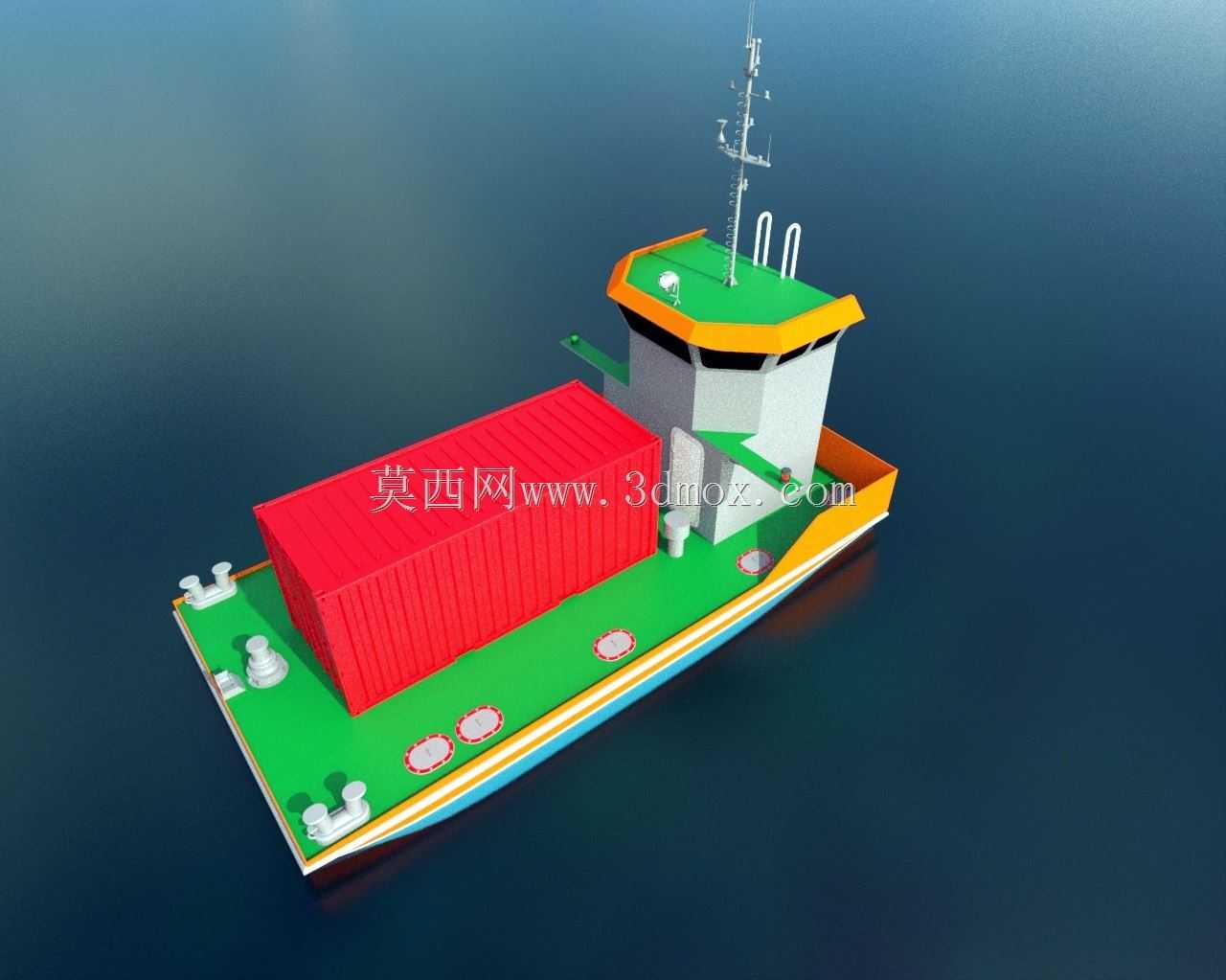

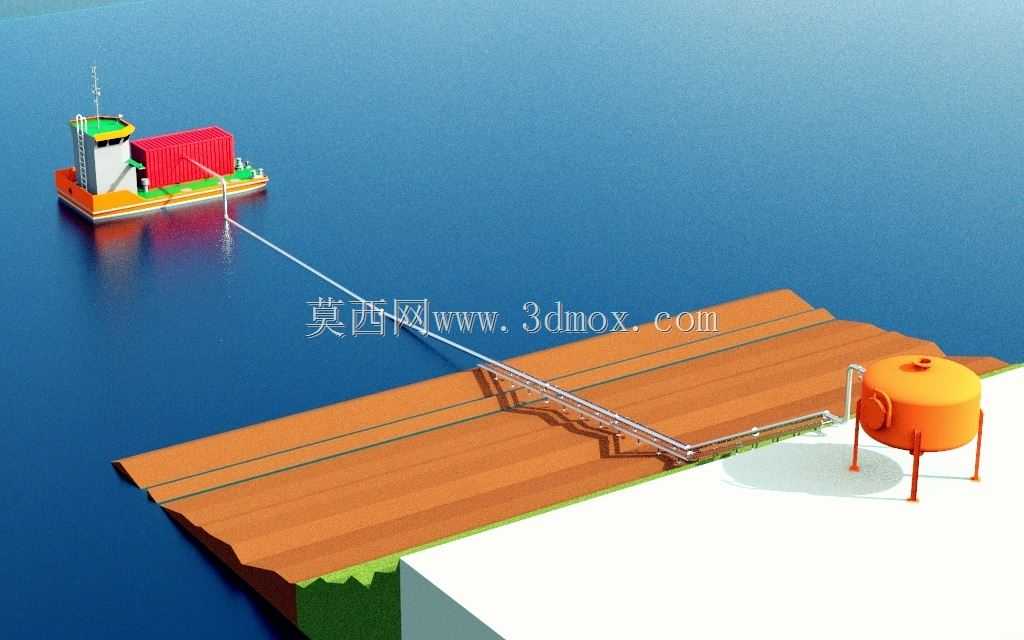

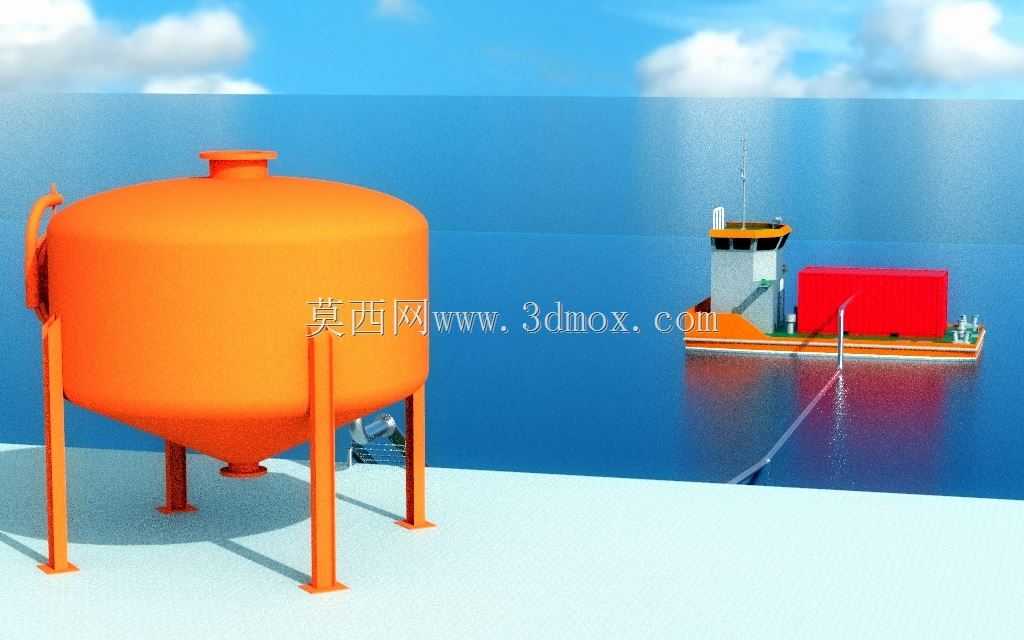

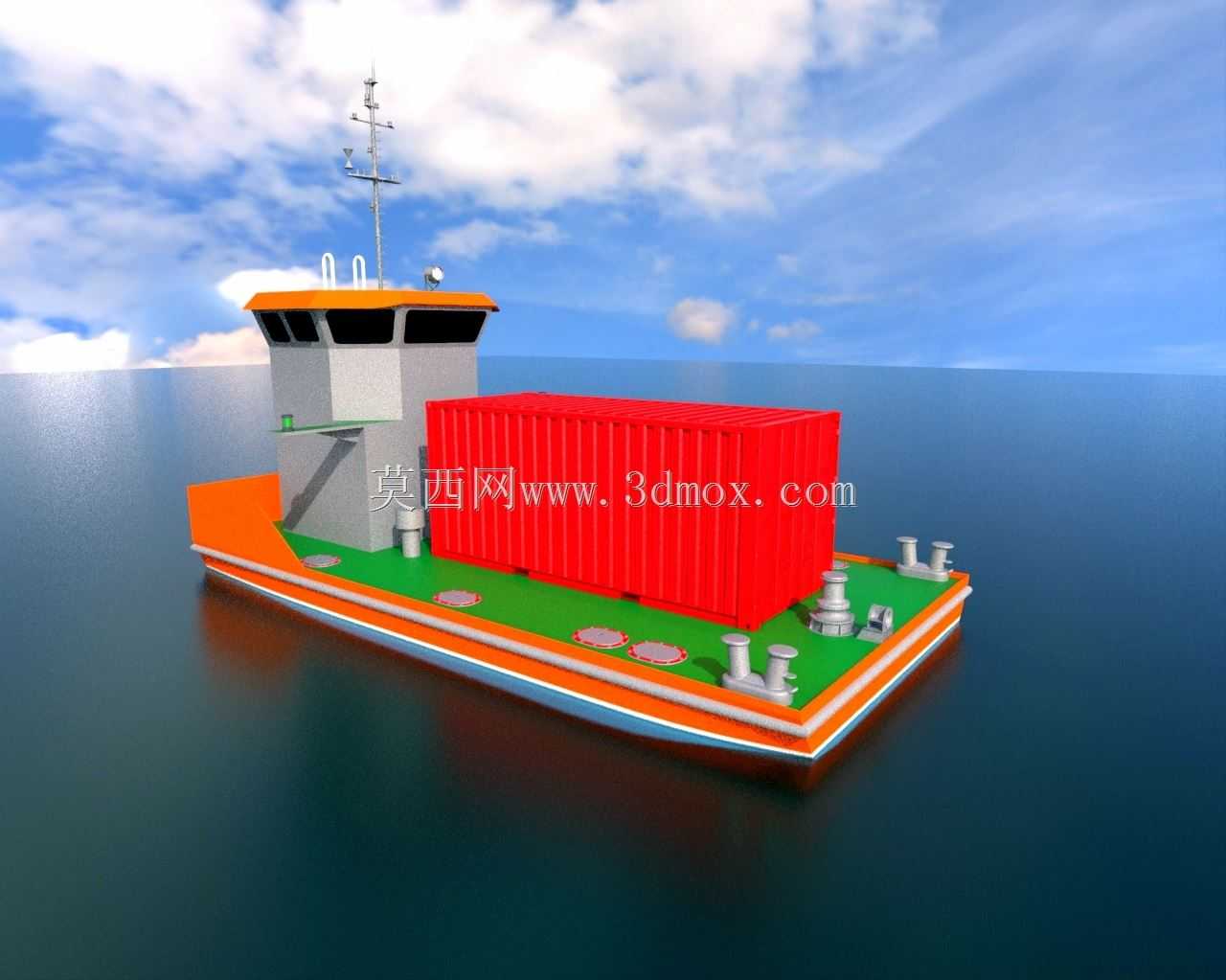

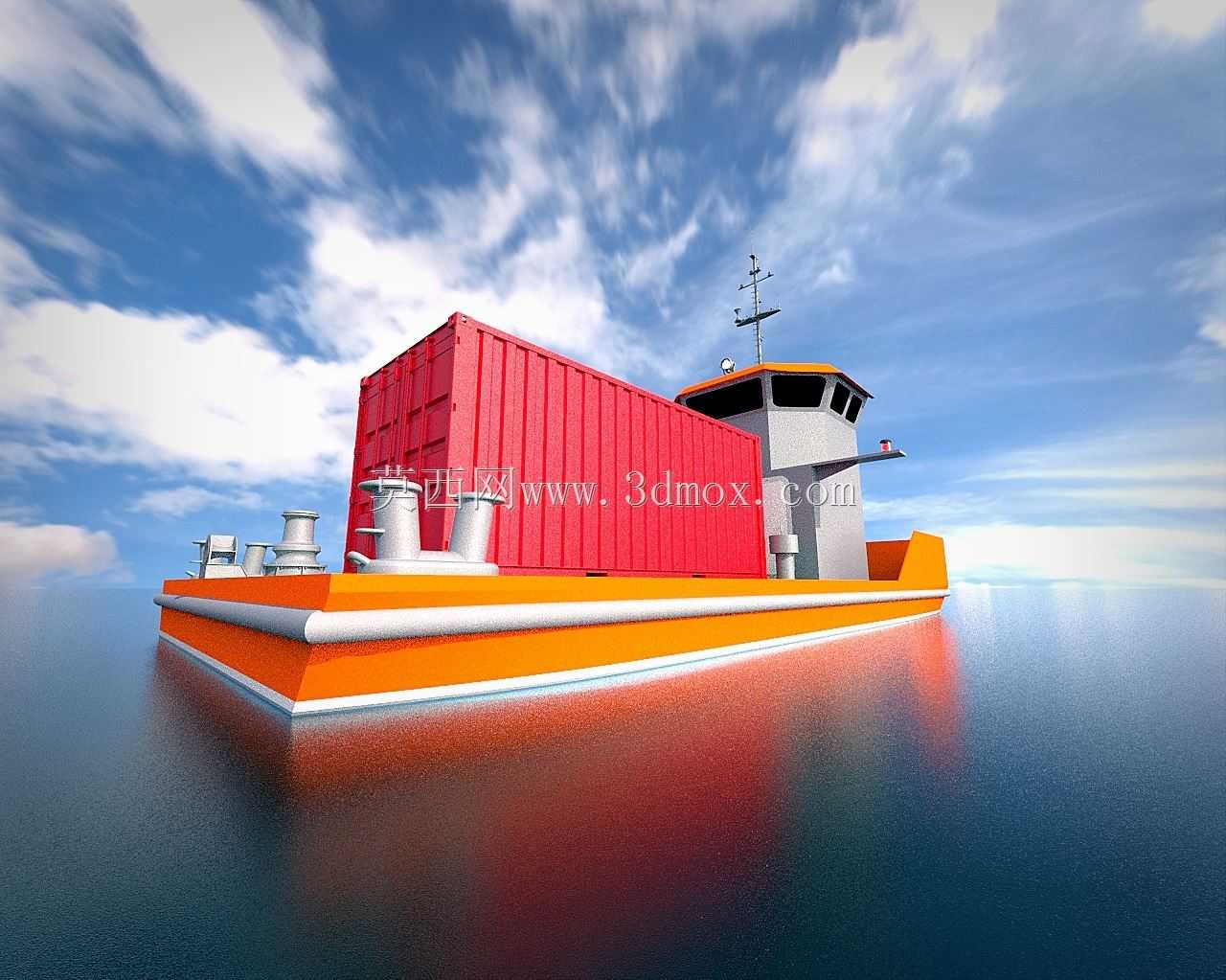

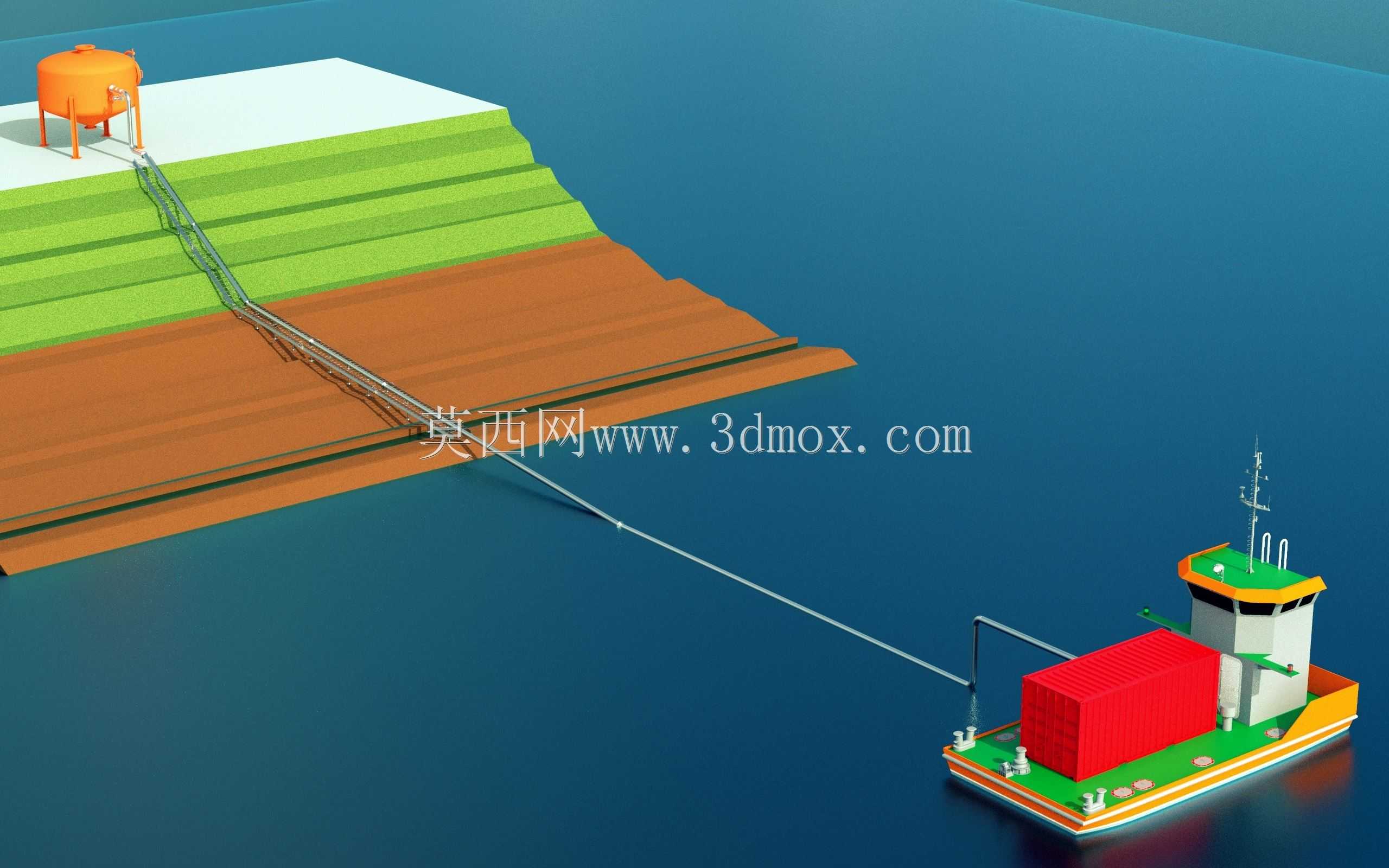

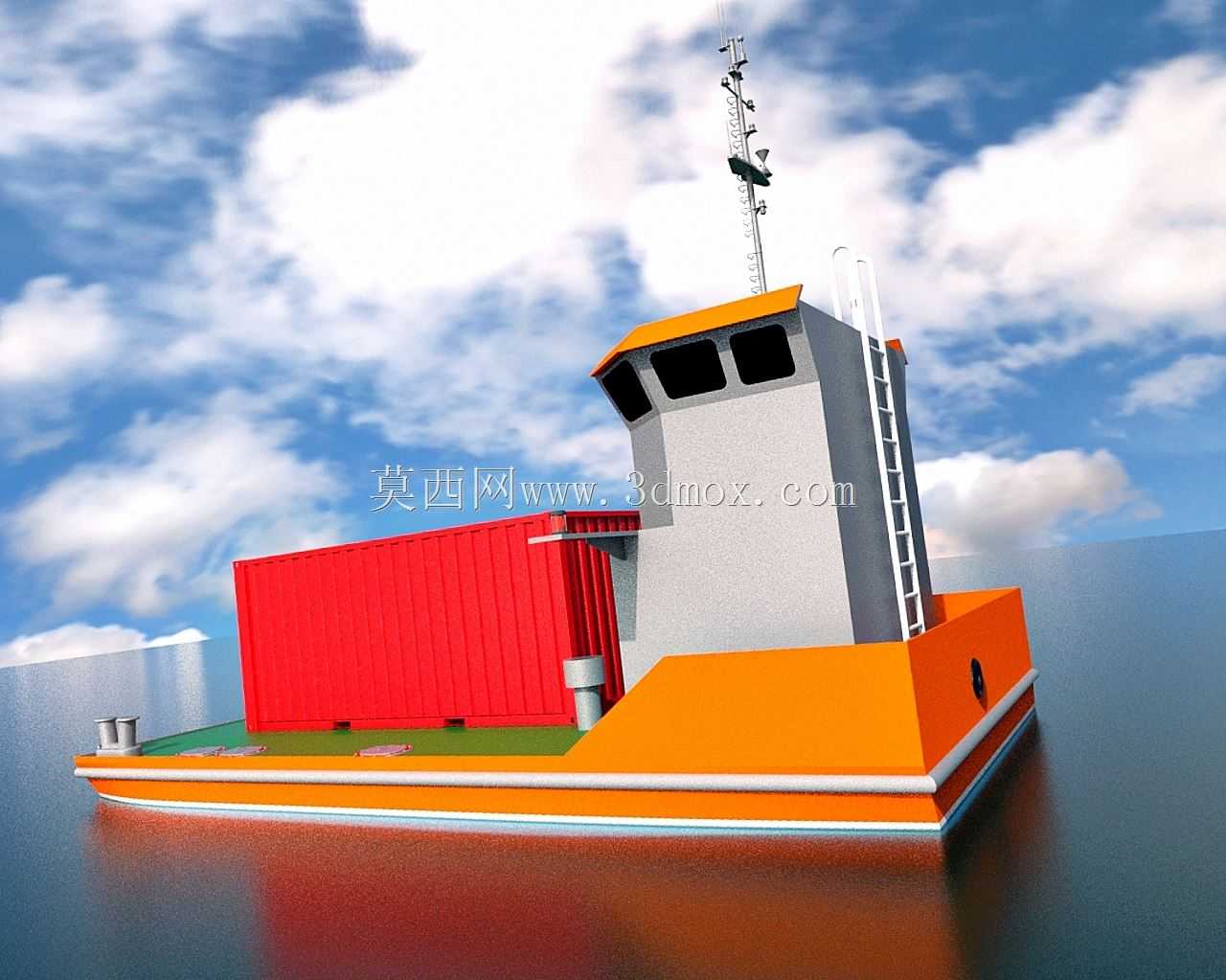

这款驳船结构主要面向内河小型港区、临江临湖作业区的短程物料转运与岸坡接驳场景，日常可承担散料、集装箱件的岸到岸短驳，也可配合岸坡储料设施完成液态、散状物料的管线输送作业，适配水位落差不大的平缓内河航道，不需要大型码头配套设施就能完成靠泊作业。从功能设计上，船体采用平底宽甲板构型，降低吃水深度的同时预留了充足的甲板装载空间，上层驾驶舱设置在船艏位置，留出船艉及中部甲板的完整装载区域，可放置标准集装箱、小型工程设备或者临时储料装置，船舷设置多组系缆桩，靠泊时可快速完成多点固定，适配岸坡不规则的停靠边界。设计阶段优先考虑作业稳定性，船体长宽比控制在3:1左右，舷侧设置连续护舷结构，靠泊时可缓冲岸坡碰撞，甲板边缘预留管线固定卡扣，当配合岸坡储料罐开展输送作业时，可沿卡扣铺设输送管线，避免管线在甲板上移位剐蹭。建模过程中先绘制船体线型草图，以中横剖面为基准拉伸生成主船体壳结构，再拆分出甲板、舱室、系泊部件的独立特征，驾驶舱部分先做整体轮廓拉伸，再细化舷窗、雷达支架、桅杆这些附属结构，甲板上的装载单元、系缆桩、护舷构件都做成独立可编辑特征，方便后续根据不同作业需求调整装载布局。岸坡配套的储料设施与输送管线也同步完成建模，还原驳船与岸坡对接的完整作业状态，管线沿岸坡梯道自然垂放至驳船甲板，模拟实际作业时的管线排布形态，岸坡做分层台阶结构还原内河港区常见的护坡形态，方便设计人员校核不同水位下驳船的停靠位置、管线长度冗余量以及系泊角度。建模时特意控制了船体各部件的装配间隙，预留出实际生产中的焊接余量与安装公差，甲板表面做防滑纹理的特征示意，驾驶舱的操控台、航行信号装置都做了简化但符合工程实际的结构表达，没有冗余的装饰性特征，所有结构都服务于作业功能的呈现，方便结构设计人员直接参考开展细化设计，也可作为港区作业方案演示的直观载体，校核不同装载状态下的船体干舷高度、稳性范围，提前预判作业过程中可能出现的系泊干涉、管线拉扯等问题。
