仓储物流用矩形托盘围边结构

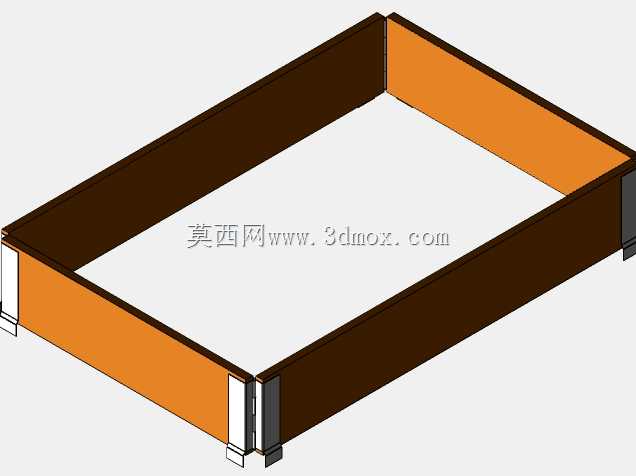

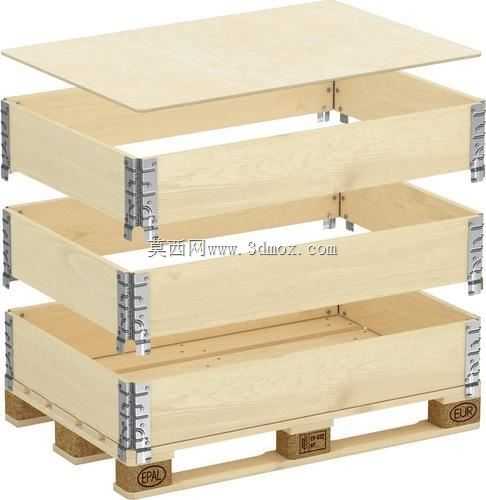

在仓储物流的日常周转作业里，这类托盘围边结构常被搭配平托盘使用，主要作用是限制托盘上码放的箱装、散件物料在转运、堆垛过程中发生侧向滑移掉落，尤其适配小件零散货品、软包装物料的高位堆垛场景，能有效避免人工码垛时的物料倾塌风险，也能适配叉车叉取转运过程中的加减速、转弯工况下的物料限位需求。从结构设计来看，这款围边采用矩形框体式结构，四个边通过角部的插接式连接件拼接，不需要额外焊接固定，拆装时只需对准角部的定位卡槽即可完成组装，闲置时可以拆成平板堆叠存放，大幅节省仓储空间。设计初期首先要匹配常用标准平托盘的外形尺寸，围边的内框尺寸要略大于托盘台面尺寸，保证可以直接套放在托盘台面上，角部的连接构件采用L型定位结构，相邻两个边的型材端部插入角件的卡槽后，依靠型材与卡槽的过盈配合实现固定，不需要额外的紧固件，现场组装不需要借助工具，单人即可完成操作。建模过程中，首先绘制围边的外轮廓草图，确定整体矩形的长宽尺寸，预留出角部连接件的安装余量，之后拉伸生成围边的主体型材截面，型材采用空心薄壁结构，在保证结构强度的同时降低自身重量，避免给托盘增加过多额外负载。之后单独绘制角部的连接插件，插件上设计有与型材内腔匹配的定位凸台，凸台的尺寸与型材内孔做间隙配合，保证插拔顺畅同时不会出现松旷。建模时需要注意围边的高度尺寸，要匹配常规码放物料的单层高度，既不能过高导致遮挡物料标识，也不能过低失去限位防护作用，围边的底部做了微小的倒角处理，避免套放时刮擦托盘台面的涂层。实际使用时，将四个边依次通过角件拼接成框后，直接套放在已经码好第一层物料的托盘上，之后再继续往上码放上层物料，多层堆垛时上层托盘的底部可以直接落在下层围边的顶面上，围边的顶面做了平面度处理，保证上层托盘放置平稳，不会出现倾斜。这类结构相比固定式的托盘箱，灵活性更强，可以根据实际物料的码放需求选择是否安装围边，也可以根据物料高度选择叠加多层围边，适配不同的物料堆高需求，在电商仓储、生产车间线边物料周转、快递分拨中心的物料暂存场景都有广泛应用。建模时还要注意角部连接件的圆角处理，避免尖锐棱角在操作过程中划伤作业人员，围边的外表面做平整处理，方便粘贴物料标识标签，型材的壁厚根据承载需求设定，保证在受到侧向物料挤压时不会发生变形，同时兼顾整体重量，方便人工搬运拆装。
