Efoil水翼动力导管及支撑牵引结构

项目分类:3D模型 发布时间:2021-09-22 ID:279950

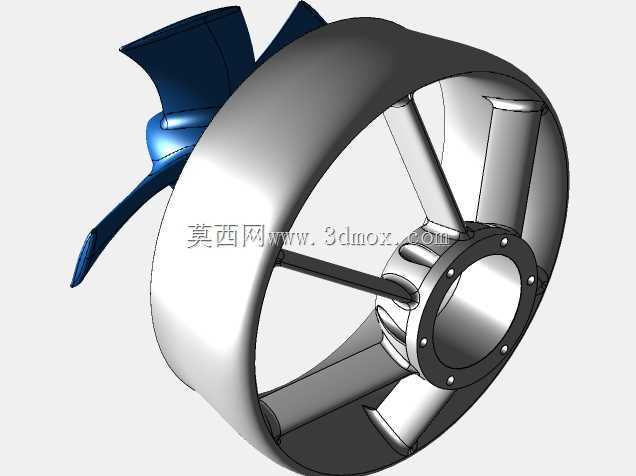

  • Efoil水翼动力导管及支撑牵引结构

这套结构主要应用在电动水翼冲浪板的水下推进段,是涵道式推进系统的核心承载与导流部件,日常使用中既承担螺旋桨外围的水流整流作用,也为中心动力轴座提供稳定的径向支撑,同时兼顾水下航行时的异物防护,避免螺旋桨剐蹭水下障碍物或者缠绕漂浮杂物。从实际使用场景来看,这类涵道支撑结构需要在水下持续承受水流冲击、螺旋桨转动带来的振动载荷,还要适配不同流速下的水流导向需求,减少推进过程中的紊流损耗,提升动力转化效率。设计过程中首先要确定涵道的内壁型线,需要匹配对应螺旋桨的外径尺寸,预留合理的叶尖间隙,间隙过大会导致叶尖泄流损失降低推进效率,间隙过小则容易因为加工装配误差或者运行振动出现桨叶擦碰内壁的问题。支撑筋的布局采用多辐条对称分布,既要保证足够的结构刚度,在高速水流冲击下不会出现共振变形,也要尽可能减少支撑筋本身带来的水流阻力,筋条的截面采用翼型设计,顺着水流方向布置,降低迎流面的挡水面积。中心的轴座部分需要匹配动力输出轴的安装尺寸,预留密封件的安装槽位,保证水下运行时的密封可靠性,轴座上的连接孔位采用均匀分布的螺栓连接设计,方便和动力段壳体进行装配定位,同时保证同轴度误差控制在合理范围内,避免轴系运转出现偏摆。建模的时候先绘制涵道的内外轮廓回转草图,通过回转特征生成涵道的基础筒体,之后绘制单根支撑筋的引导线与截面草图,通过扫掠生成单根支撑结构,再通过圆周阵列得到所有对称分布的支撑筋,之后对支撑筋和涵道内壁、中心轴座的衔接位置做圆角过渡处理,减少应力集中的同时优化水流过渡效果。中心轴座部分先绘制基准回转体,再切除出安装止口与螺栓过孔,最后对所有锐边做倒钝处理,避免水下使用时割伤线缆或者操作人员。安装边界上,涵道的外径需要匹配水翼板尾段的安装接口尺寸,轴向长度要覆盖螺旋桨的整个轴向行程,支撑筋的分布角度要避开舵机或者转向结构的运动路径,保证后续整体装配时不会出现结构干涉,实际装配时涵道和尾部壳体的连接采用嵌入式定位,配合周向的螺栓锁紧,保证水下高速航行时结构不会出现松脱。
