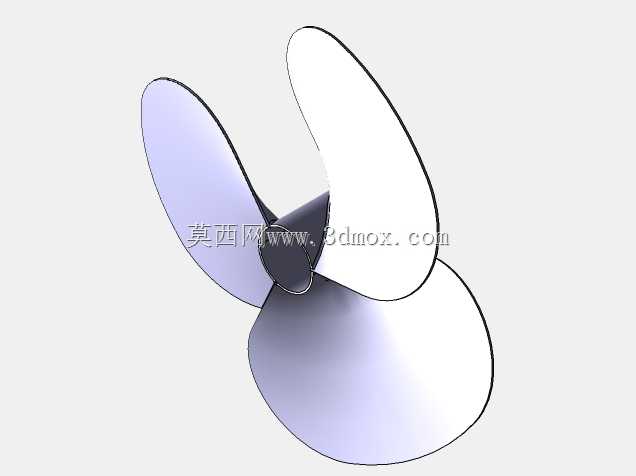

三叶式船舶推进螺旋桨结构设计

在船舶动力系统的末端执行环节，螺旋桨是直接将主机输出轴功率转化为船舶航行推力的核心部件，这类三叶结构的推进桨，在内河小型运输船、作业拖船、休闲游艇等场景中应用十分广泛，相比四叶以上的多叶桨，三叶桨在同等盘面比下的水动效率更高，制造加工难度更低，日常维护的成本也更可控，适配中低航速、持续作业的船舶动力需求。做这个模型的时候，最先要敲定的是桨叶的盘面比与螺距参数，这两个参数直接决定了桨的推力特性与空泡裕度，要匹配对应船舶的主机额定转速、设计吃水深度以及航速指标，不能盲目照搬通用参数。建模第一步先在CATIA的创成式外形设计模块里绘制桨毂的基础回转体，确定桨轴的安装孔径、键槽位置以及桨毂的锥度参数，这部分是整个螺旋桨的安装基准，所有桨叶的定位都要以桨毂的轴线为基准，要保证后续安装时和尾轴的同轴度公差符合船级社的规范要求。接下来处理桨叶的曲面，先根据选定的叶切面翼型数据，在不同半径的圆柱截面上绘制各个切面的型值点，这里要注意不同半径位置的叶切面螺距角是渐变的，从叶根到叶梢逐步减小，同时要兼顾叶根位置的结构强度，叶根和桨毂的过渡圆角要做的足够顺滑，避免航行中出现应力集中导致的桨叶断裂问题。三个桨叶采用圆周阵列的方式生成，阵列角度严格控制120度等分，保证运转时的动平衡性能，减少轴系的振动传递。建模过程中还要预留好安装边界，桨叶的最大旋转直径要和船舶尾部的船体线型、舵系位置留足安全间隙，避免航行中桨叶剐蹭船体或者缠绕异物，同时桨毂的端面要和尾轴的密封结构尺寸匹配，保证轴系密封的可靠性。完成基础曲面建模后，还要对桨叶的导边、随边做倒圆处理，导边的圆角要保证水流切入的平顺性，降低紊流带来的效率损失，随边的厚度要控制在合理范围，减少尾流的涡流损耗。最后做整体的实体加厚与结构检查，验证各个位置的壁厚是否满足强度要求，尤其是叶根位置的厚度要能承受最大扭矩下的载荷，避免出现结构失效。
