工业光电传感器可调安装支架组件

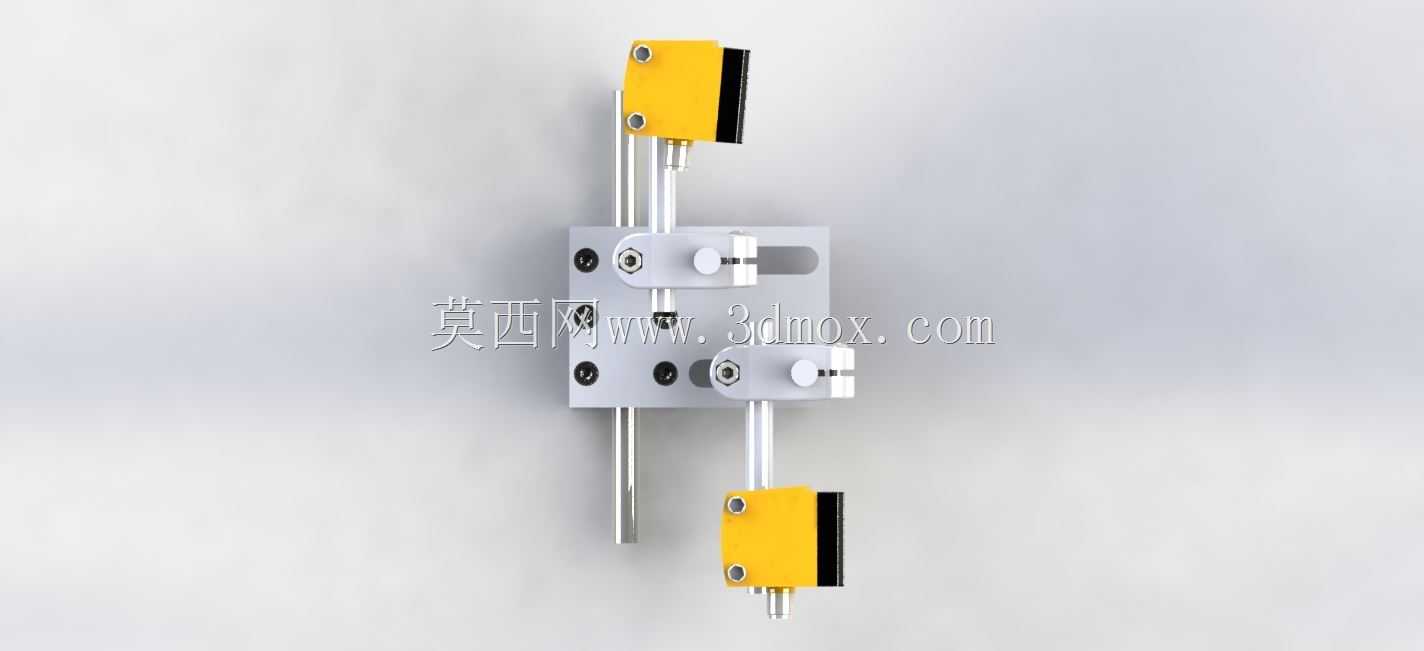

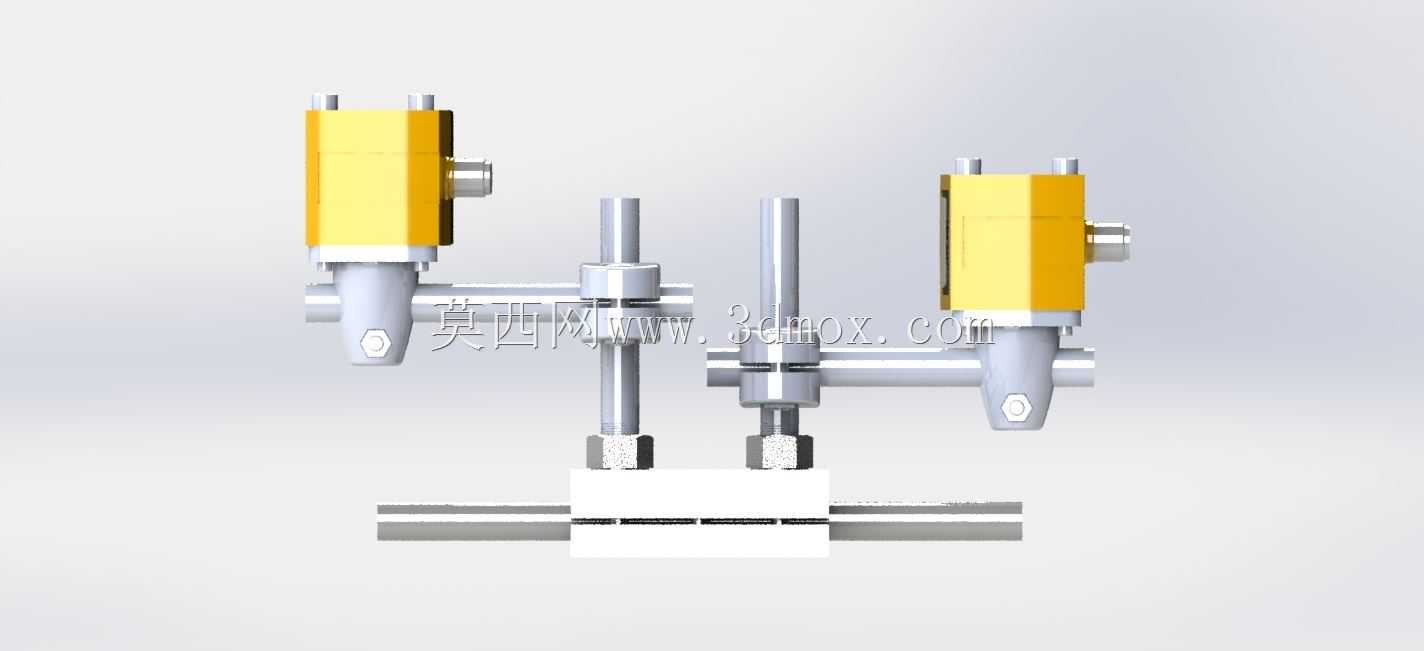

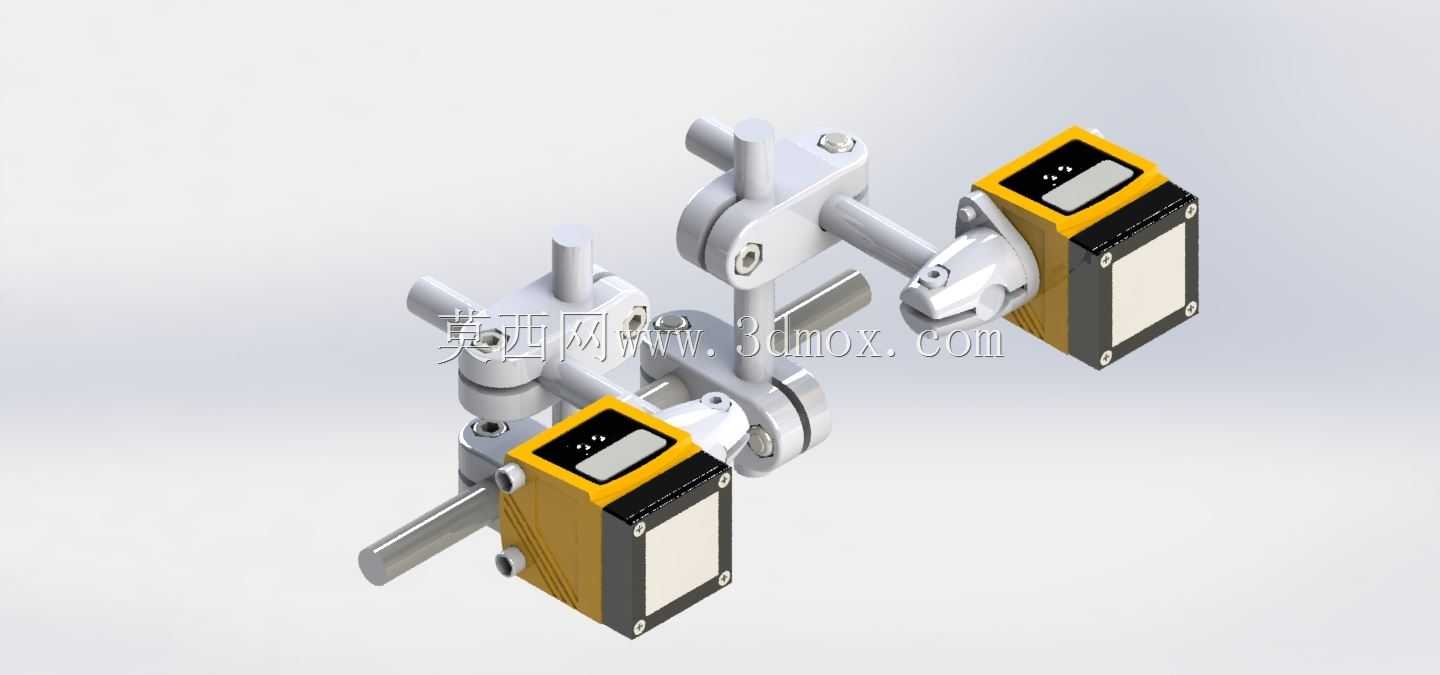

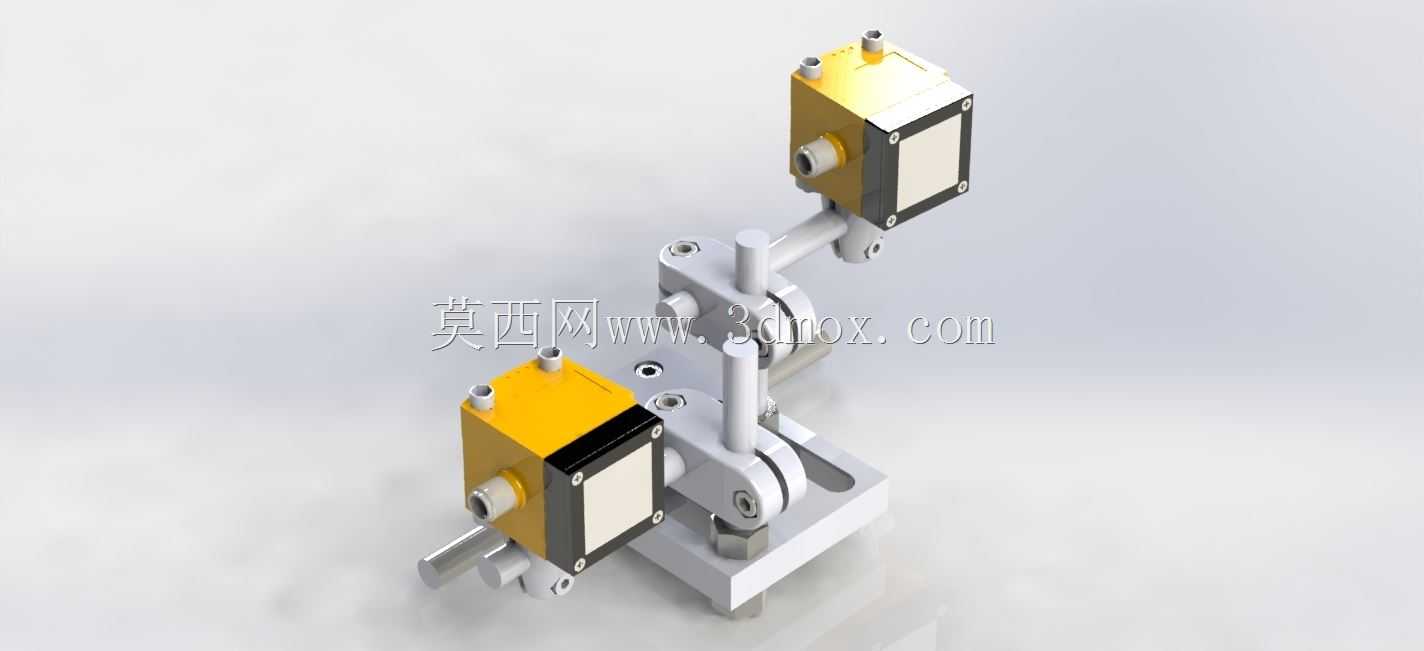

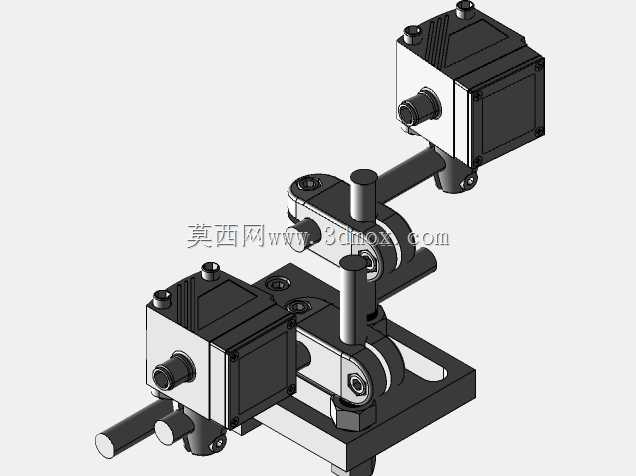

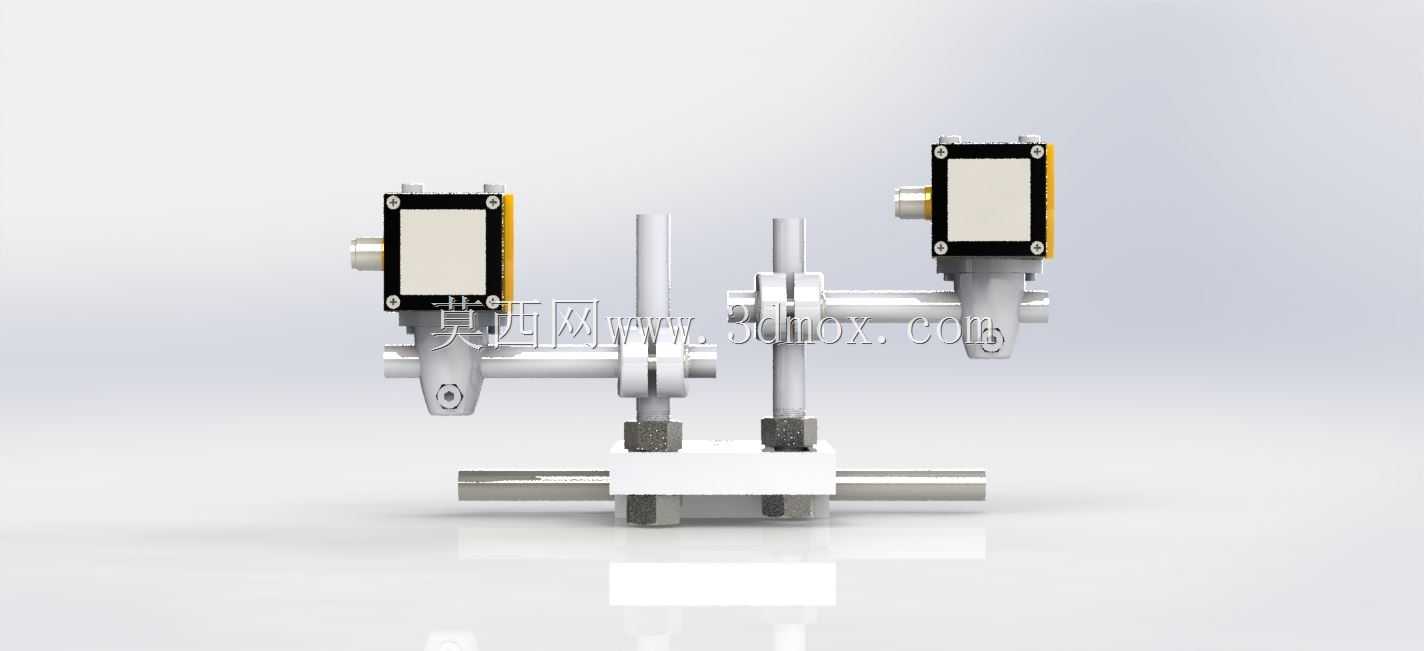

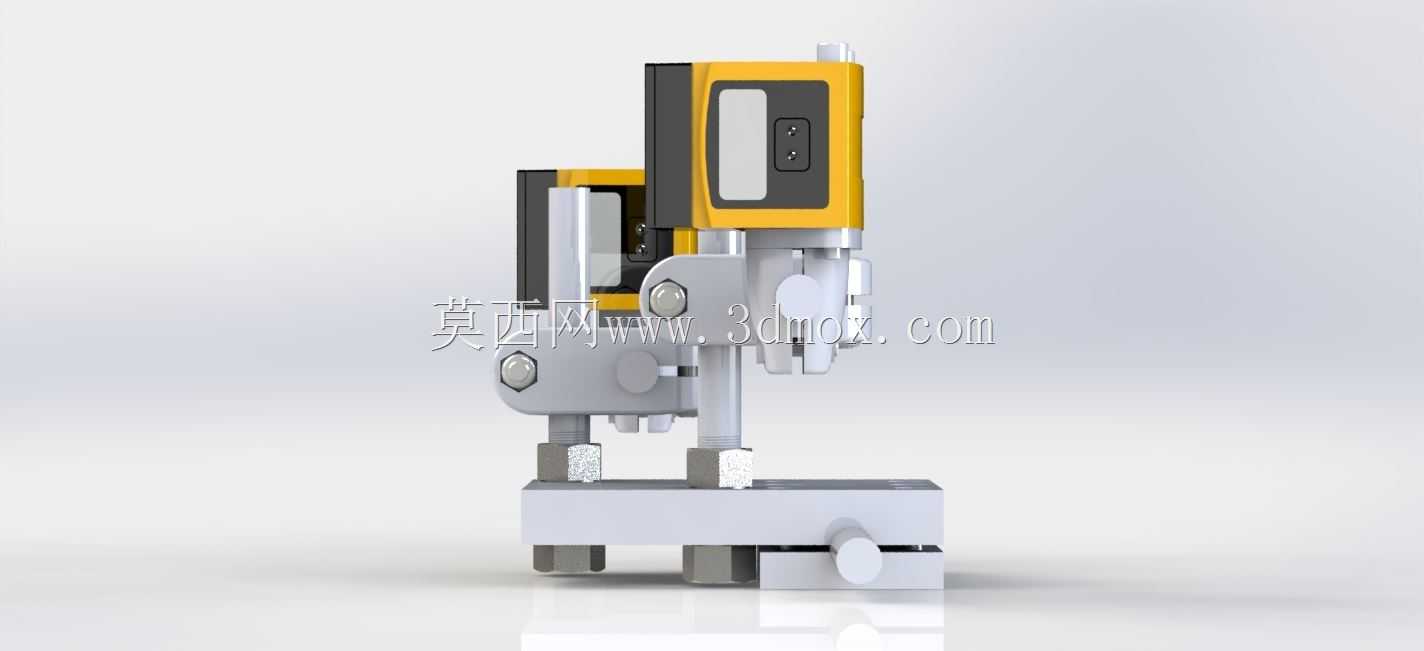

这套可调安装组件主要服务于工业自动化产线上的光电类传感器布设场景，在流水线工件到位检测、料仓缺料预警、工位定位触发这类工况里，传感器的检测角度、前后位置往往需要根据现场被测物的尺寸、安装面的实际偏差反复微调，这套支架就是为解决这类现场调试痛点设计的。从功能特性上看，组件采用圆杆作为主支撑载体，搭配多组带锁紧旋钮的夹块结构，夹块与圆杆之间可实现轴向滑动、周向旋转的双维度调节，传感器安装端的夹头还预留了小角度俯仰调整空间，能覆盖现场绝大多数的检测位姿调整需求，锁紧后不会因为设备运行的长期振动出现位姿偏移，避免检测信号误触发。设计阶段优先考虑了现场安装的兼容性，支撑圆杆的直径选用工业传感器安装的通用规格，夹块的锁紧螺丝采用标准内六角规格，现场无需特殊工具就能完成拆装调整；传感器安装位的开孔尺寸匹配主流方形光电传感器的安装孔距，不需要额外加工转接板就能直接固定。建模时先从核心的夹块零件入手，先绘制夹块的主体轮廓，切除出与圆杆配合的半圆卡槽，再做出锁紧螺丝的安装孔与旋钮的让位结构，之后绘制支撑圆杆，按照实际可调行程确定杆长，两端预留足够的安装余量避免调节到极限位置时出现结构干涉，再绘制传感器端的转接夹头，重点处理夹头与夹块之间的铰接配合间隙，预留0.1mm的装配间隙保证转动顺畅又不会出现旷量，最后完成传感器本体的建模，把所有零件按照实际装配关系完成配合约束，检查各个调节方向的运动行程，确认在最大调节范围内所有零件不会出现碰撞，安装边界上，整套组件在完全收拢状态下的横向占用空间较小，完全展开后前后调节行程可覆盖常见产线的检测距离调整需求，安装时只需要固定主支撑圆杆的一端就能完成整套组件的固定，不会占用过多的安装面空间，适合在紧凑的工位布局里使用。
