自锁式塑料绳索固定夹结构设计

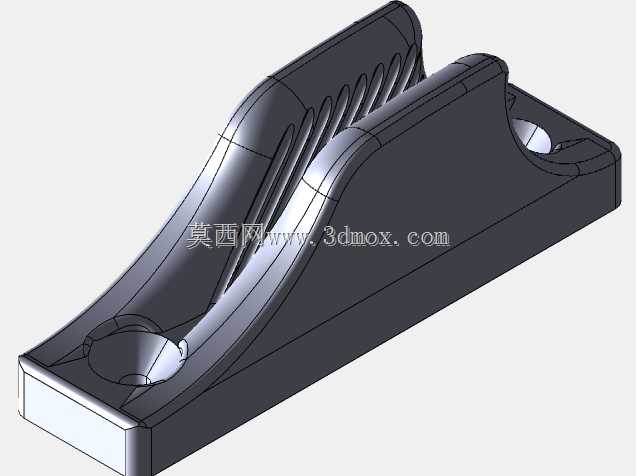

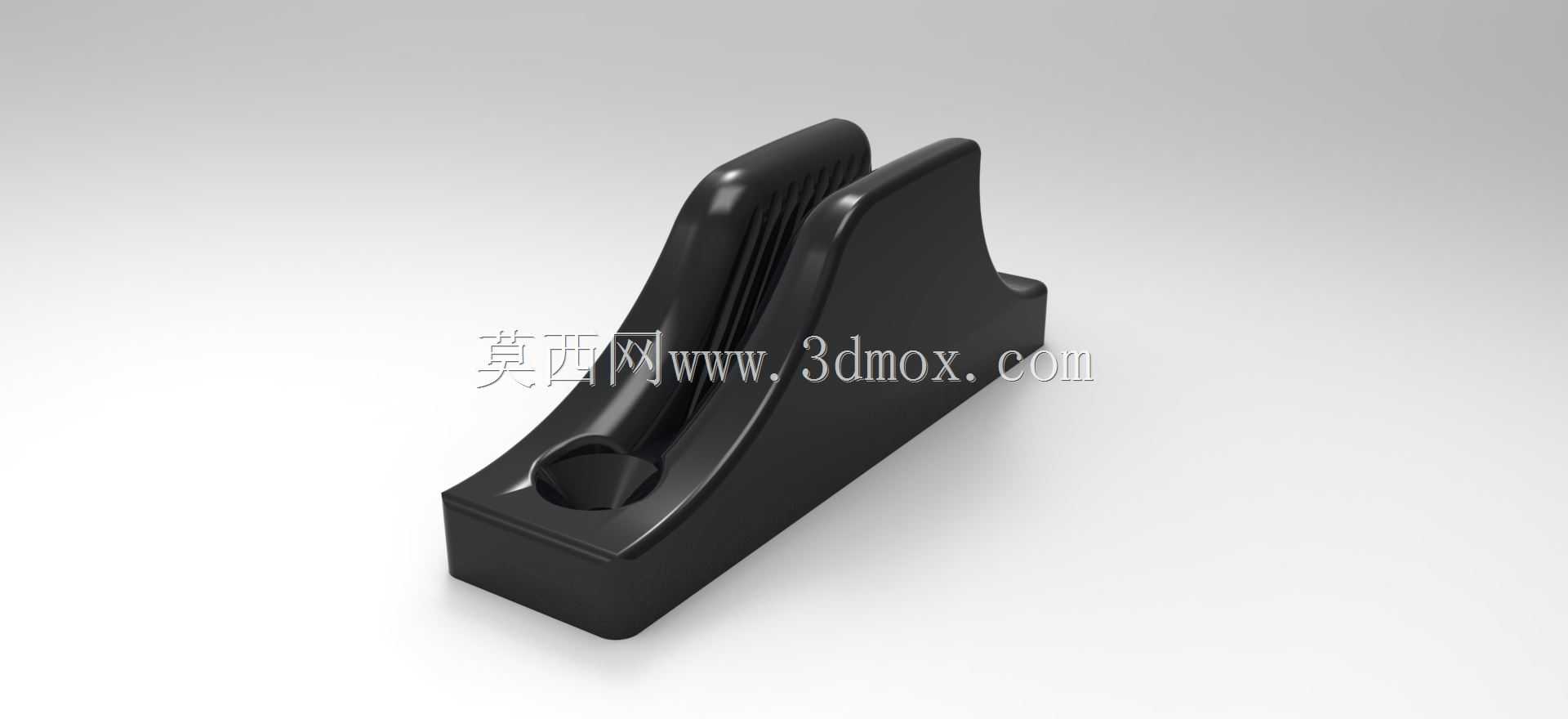

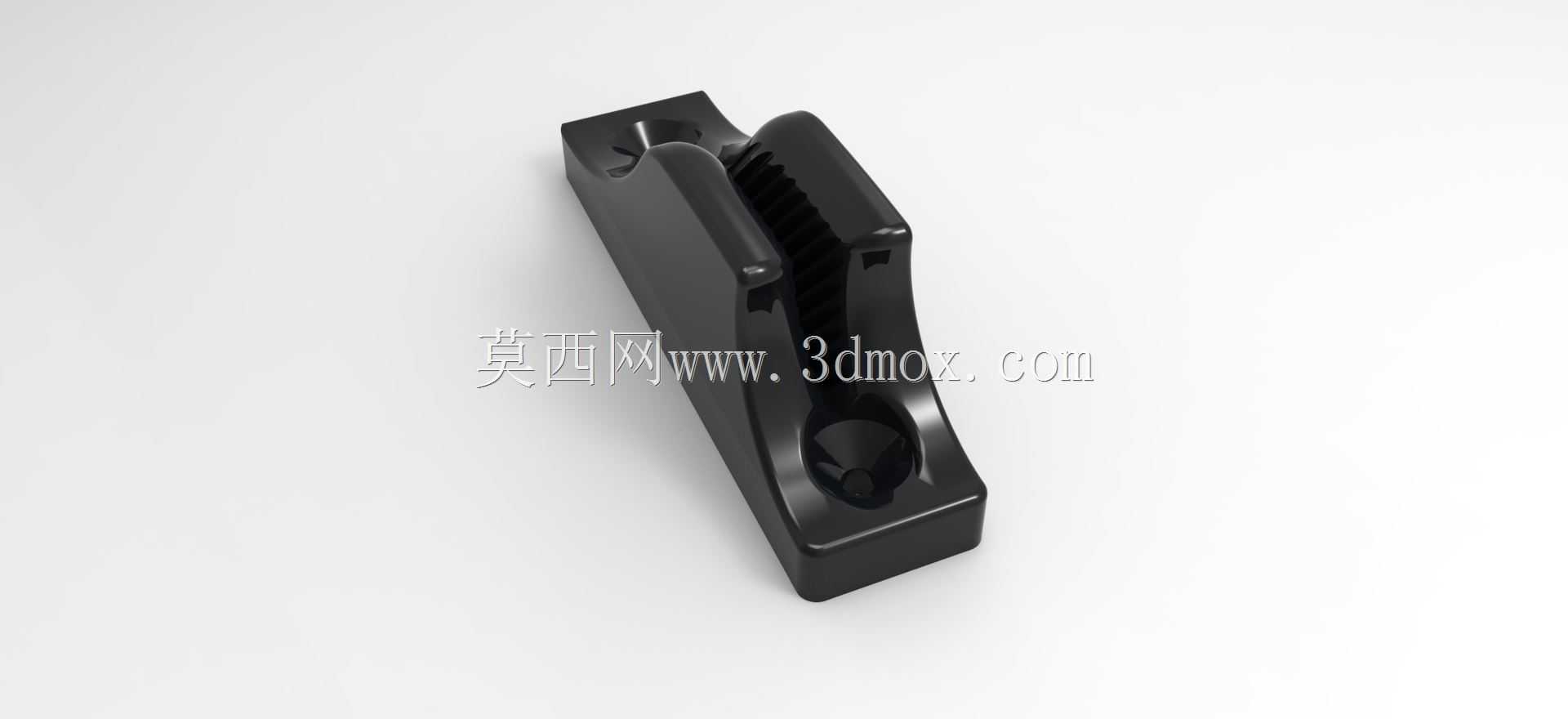

这款绳夹主要用于户外装备、箱包配件、运动器材、仓储捆扎等场景中，实现绳索的快速锁紧与固定，替代传统绳结的繁琐操作，能在受拉状态下自动锁止绳索，避免松脱，无需额外工具即可完成绳索的固定与调节，单手即可操作，适配不同直径的编织绳、尼龙绳，在帐篷搭建、背包外挂、货物捆扎、户外晾衣、船用绳索固定等场景都能适用，相比金属绳夹自重更轻，不会锈蚀，也不会刮伤接触的面料或绳索表层。从结构设计来看，整体采用对称式夹体布局，内部设置带锯齿的楔形锁紧槽，当绳索受拉时，楔形块会随拉力方向挤压绳索，拉力越大锁紧力越强，松开时只需按压夹体尾部的解锁位即可释放绳索，夹体两侧设置导向限位筋，保证楔形锁紧块在壳体内滑动顺畅不会卡滞，外壳边缘全部做圆角过渡，避免尖锐边角划伤操作人员，夹体两端设置穿绳孔，孔口做倒角处理，减少绳索穿入时的摩擦损耗，延长绳索使用寿命。建模时先绘制夹体外壳的对称轮廓草图，拉伸生成主体基体，切除出内部的楔形滑动腔，再绘制两侧的导向筋与穿绳孔特征，之后单独绘制楔形锁紧块，在锁紧块与绳索接触的面上阵列锯齿形防滑齿，齿形角度做15度倾斜，保证咬合绳索时不会打滑，同时不会过度切割绳体导致绳索断裂，之后绘制夹体顶部的铰接转轴结构，保证上下壳体可以绕轴开合，装配时将楔形块装入滑动腔，穿入定位销限制楔形块的行程，避免脱出。尺寸设计上整体长度控制在60mm左右，宽度18mm，厚度22mm，适配直径3mm到8mm的常用绳索，安装时无需额外固定座，直接穿入绳索即可使用，夹体外壳壁厚设置为2.5mm，保证足够的结构强度，在承受50kg拉力时不会发生开裂变形，楔形块的滑动行程设置为8mm，足够适配不同绳径的锁紧需求，解锁按压位的按压力设置为15N左右，既不会因为误触解锁，也能保证单手轻松按压操作。建模过程中先完成单个零件的特征绘制，再进入装配体环境添加配合关系，检查楔形块的滑动行程是否顺畅，有没有干涉情况，之后对锯齿接触位置做应力仿真，确认锁紧时的接触应力不会破坏绳体结构，同时保证足够的摩擦力防止绳索滑动，最后对整体外观做圆角优化，去除所有尖锐棱边，保证使用手感与安全性。
