海事码头双柱式系缆固定构件

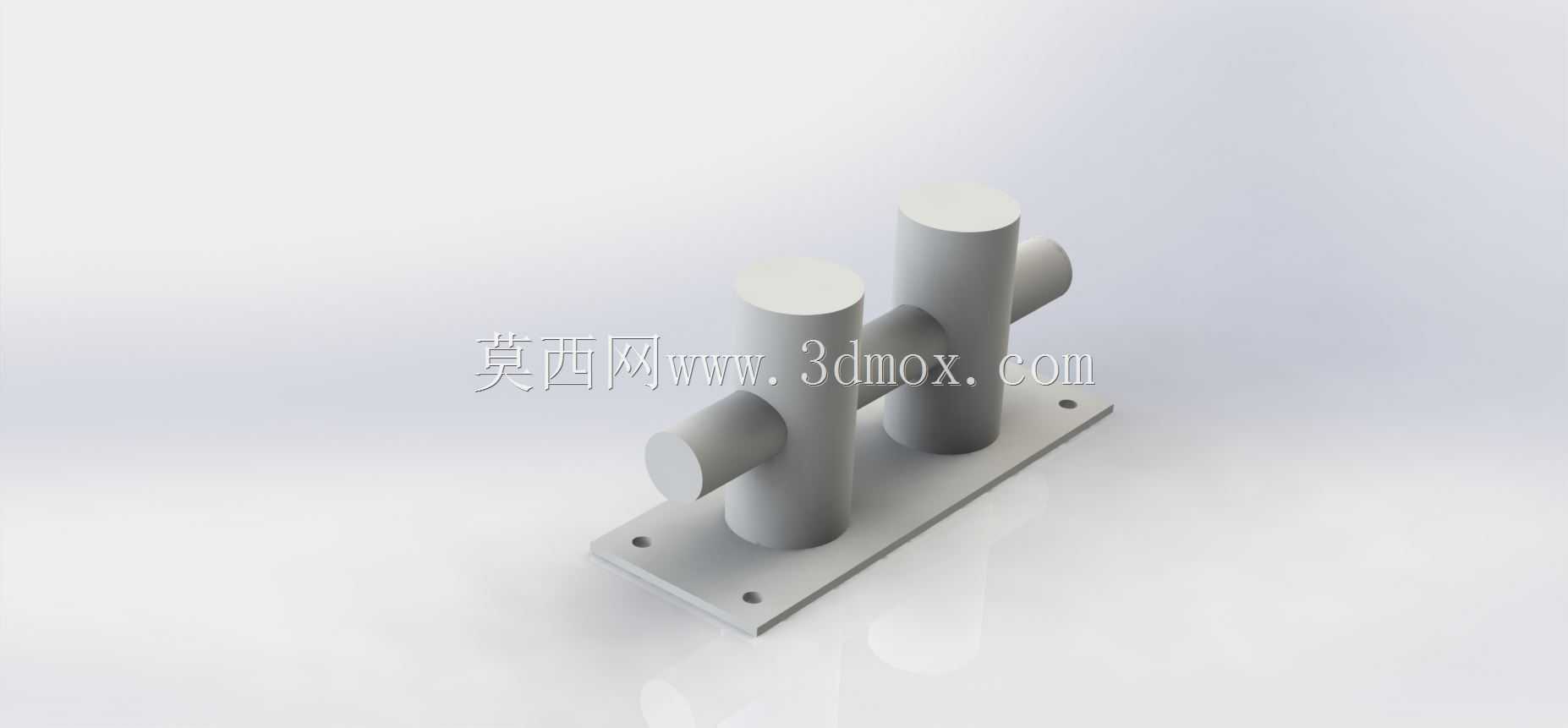

这类双柱式系缆构件主要部署在港口码头、内河泊位、趸船外侧以及海上作业平台的边缘区域，核心作用是为停靠的船舶提供缆绳系挂的受力支点，抵消船舶受水流、风浪、潮汐作用产生的位移拉力，避免船舶漂离泊位或者与相邻停靠船只、码头硬质结构发生碰撞。从结构设计逻辑来看，底部采用带安装孔的矩形法兰底座，能够将缆绳传递的集中拉力均匀分散到码头的混凝土基础或者钢结构平台面上，避免局部应力过大造成基础开裂或者构件变形；两根垂直布置的圆柱主桩搭配横向连接的短圆柱结构，既可以让缆绳在桩体上缠绕2-3圈形成足够的摩擦力，防止缆绳受力滑脱，横向的连接柱还能在两根主桩之间形成限位空间，避免多根缆绳在受力时出现相互缠绕、错位的情况，提升多船并排停靠或者带多根缆绳时的系泊稳定性。

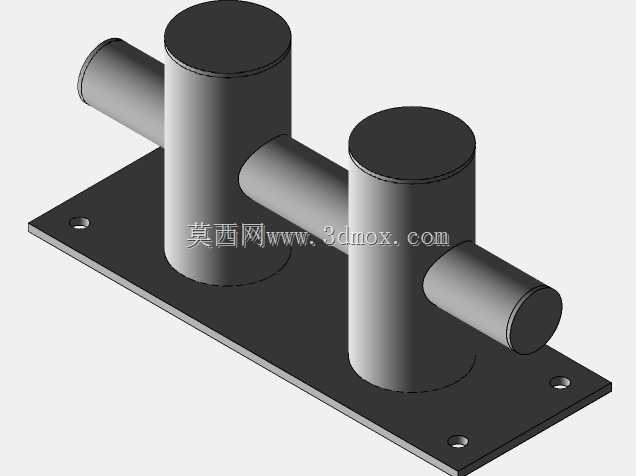

建模过程中首先确定底座的安装边界尺寸，四个安装孔的孔位严格匹配码头预埋螺栓的常规间距，孔位公差控制在合理范围，保证现场安装时能够顺利对位，不需要二次扩孔调整；主桩的直径根据常规系泊拉力对应的缆绳直径设计，避免桩体过细造成缆绳弯折半径过小损伤缆绳纤维，桩体高度满足不同潮位下缆绳的系挂高度需求，即使在高潮位船舶甲板抬升时，缆绳也不会从桩顶滑脱。建模时先绘制底座的矩形草图，拉伸生成底座实体后在对应位置切除安装孔，随后绘制主桩的圆形截面沿垂直方向拉伸，再绘制横向连接短柱的截面完成拉伸后与主桩做合并布尔运算，最后对所有锐边做圆角处理，避免尖锐边角割伤作业人员或者磨损缆绳表层。实际使用中这类构件需要承受反复的交变拉力，建模时特意在主桩与底座连接的位置做了加厚过渡处理，减少应力集中系数，避免长期受拉后焊缝位置或者铸件本体出现开裂失效的问题，整体结构没有多余的复杂曲面，既方便铸造成型或者焊接加工，也能减少后期维护时的除锈、涂装作业难度，表面的平整结构不容易积存海水、泥沙，降低海洋环境下的腐蚀速率，延长构件的实际使用寿命。
