双电路20A工业接线端子结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:279959
  • 双电路20A工业接线端子结构设计
  • 双电路20A工业接线端子结构设计
  • 双电路20A工业接线端子结构设计
  • 双电路20A工业接线端子结构设计
  • 双电路20A工业接线端子结构设计

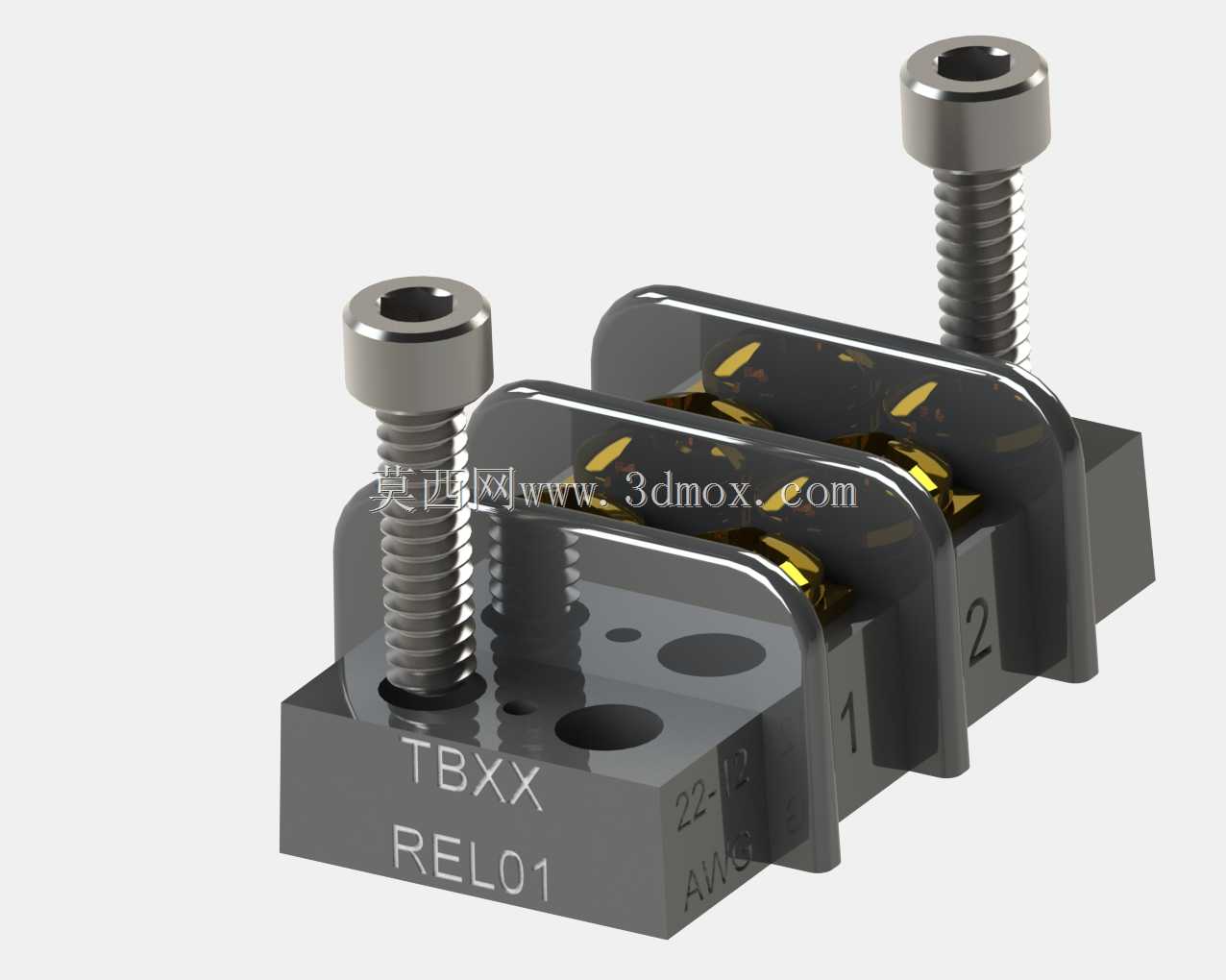

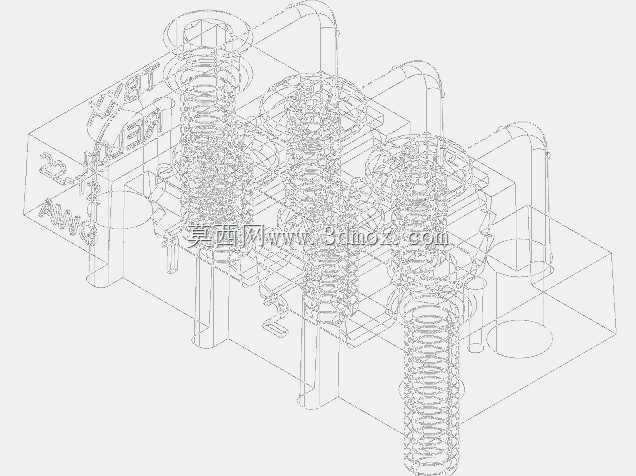

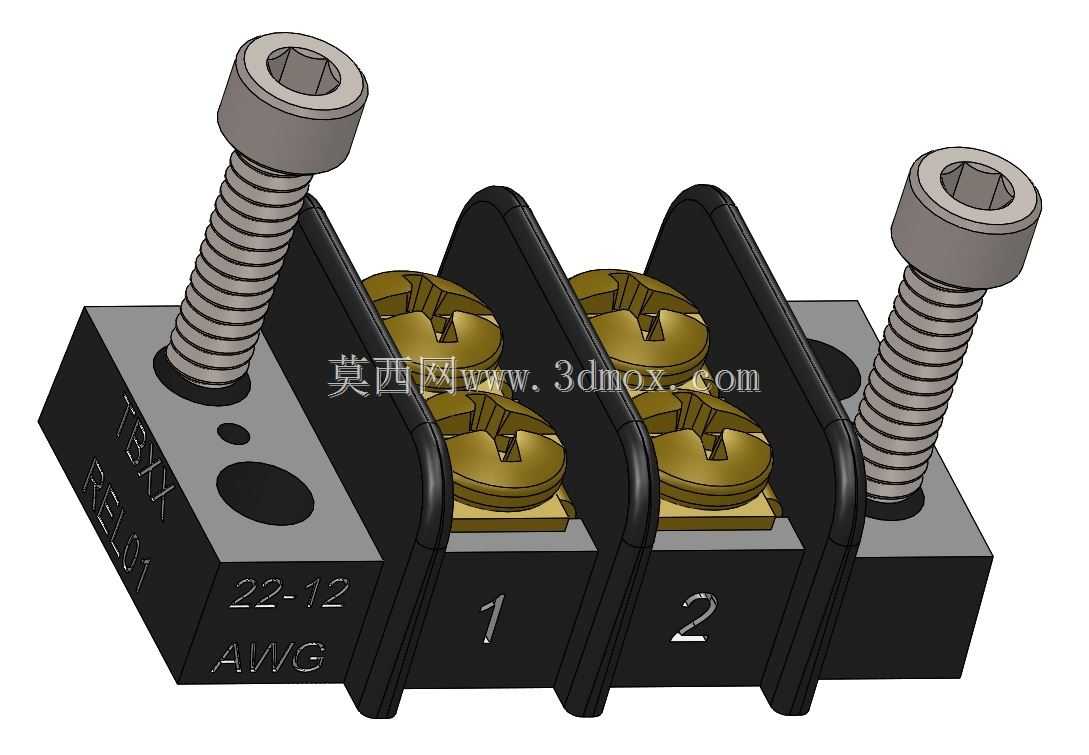

做电气柜布线、小型工控设备内部接线的时候,这类双位接线端子是绕不开的基础连接件,这次建模的这款额定20A的双电路端子,适配3/8英寸规格的电路接线,日常在低压配电回路、小型设备内部控制线路、传感器信号转接场景里都能用到,核心作用是把多股导线做可靠的压接固定,避免导线直接铰接带来的接触不良、拉脱松动问题,同时带有序号标识的隔仓结构,能把不同回路的导线做物理分隔,降低检修时的误碰短路风险。建模的时候先从安装基座开始画,先确定基座的安装孔位间距,预留出两个M3内六角螺丝的安装沉孔位置,基座上的标识字符直接用包覆特征做在基座侧面,不用后期贴图,导出通用格式的时候也能保留标识信息。中间的导电隔仓部分,先做单个仓位的轮廓,拉伸后做内部的导电片安装槽,隔仓顶部的弧形挡边是特意做的结构,一方面能增加隔仓的结构强度,避免拧接线螺丝的时候隔仓侧壁开裂,另一方面能引导导线插入的时候对准导电片的压接位置,不会出现导线顶到隔仓壁插不到位的情况。两个内六角固定螺丝是标准件,直接从常用的标准件库调用后做装配配合,要注意螺丝伸出基座底部的长度不能超过安装面的预留间隙,避免实际安装的时候螺丝顶到安装板导致基座贴合不严。建模过程里先把基座的安装边界尺寸卡死,整体宽度控制在适配常规DIN导轨旁装或者直接螺丝固定的尺寸,安装孔的中心距要和常用的两位端子安装尺寸兼容,方便替换现场已损坏的旧端子。导电片部分要做压接线槽的防滑齿结构,这个细节不能省,实际使用的时候导线插入后拧紧压线螺丝,防滑齿能咬入导线线芯,增大接触摩擦力,大电流通过的时候不会因为震动出现线芯松脱、接触电阻变大发热的问题。隔仓上的1、2序号标识做凸起结构,比印刷标识更耐磨,现场长期使用积灰或者沾了油污之后,用抹布一擦就能看清回路编号,不用反复核对线号。整体装配完成后要做干涉检查,确认螺丝拧到最紧位置的时候不会顶到导电片,隔仓之间的配合间隙留0.1mm的装配公差,实际生产注塑的时候不会出现装配卡滞的问题。
