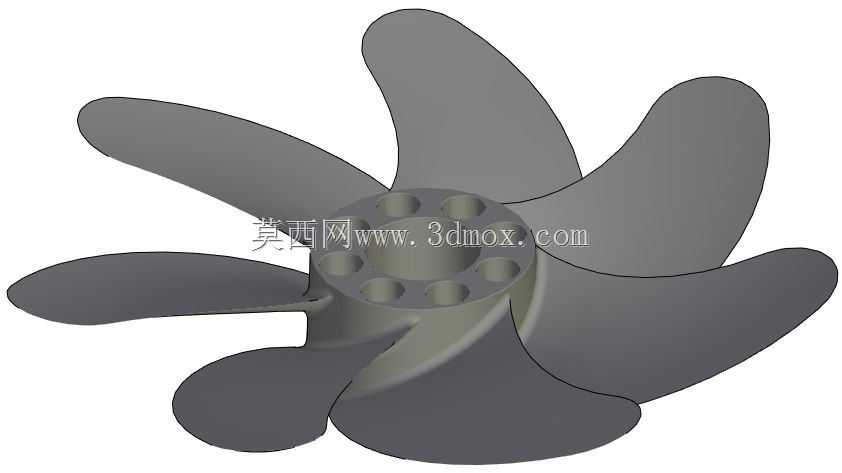

七叶曲面螺旋桨结构设计

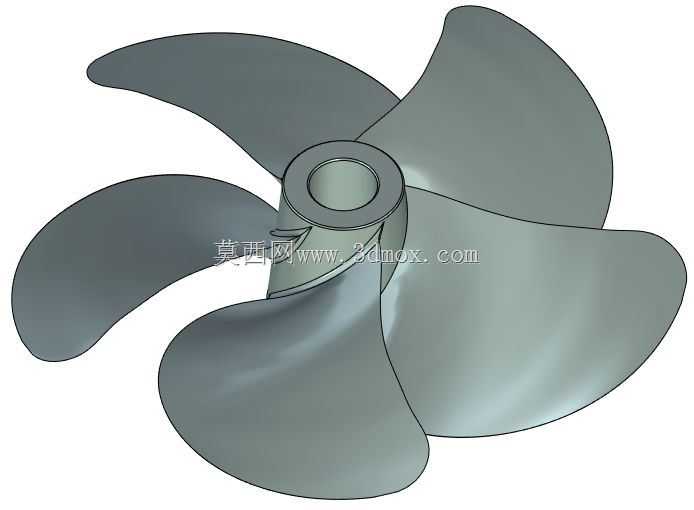

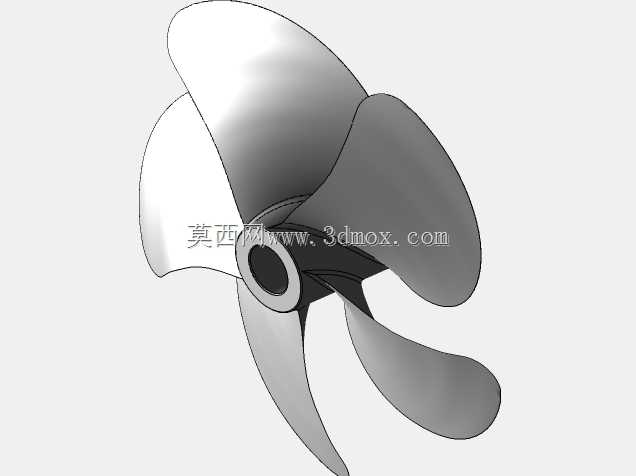

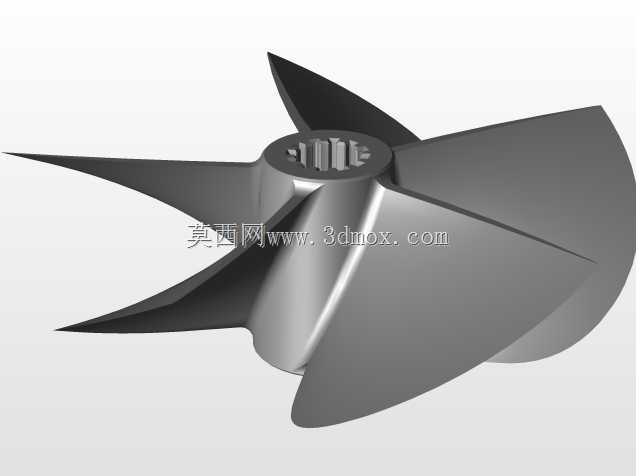

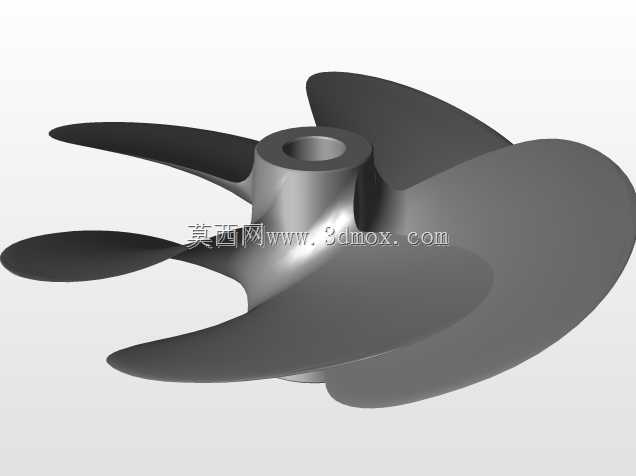

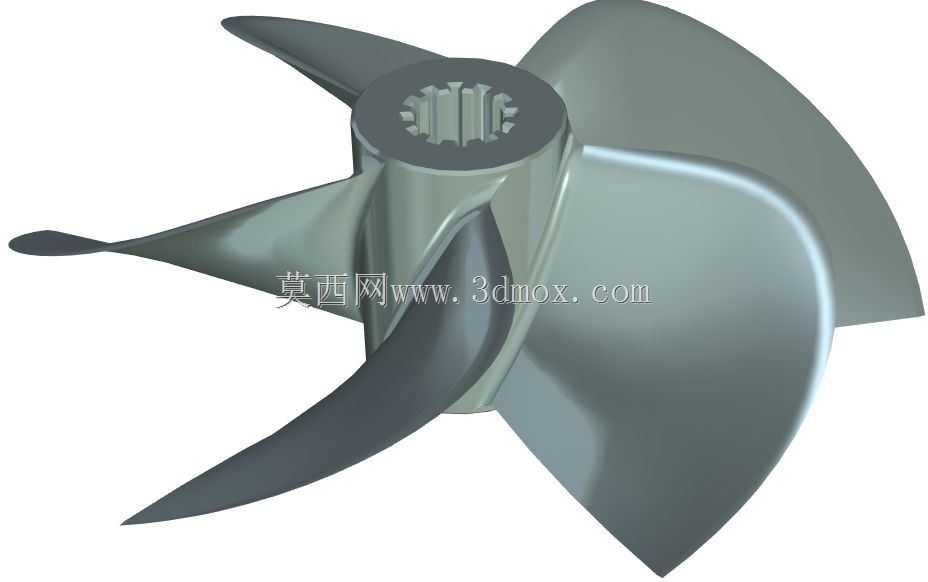

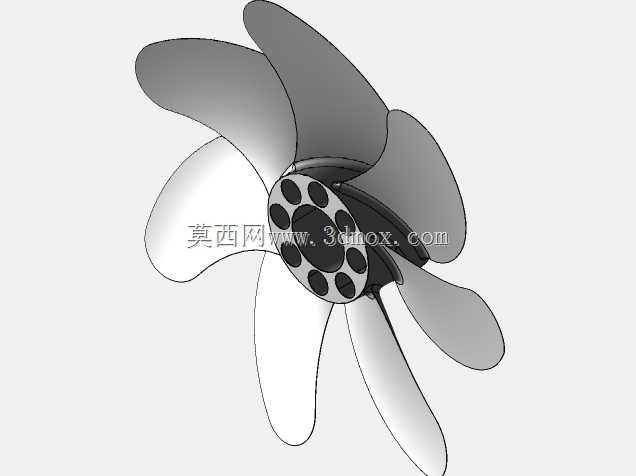

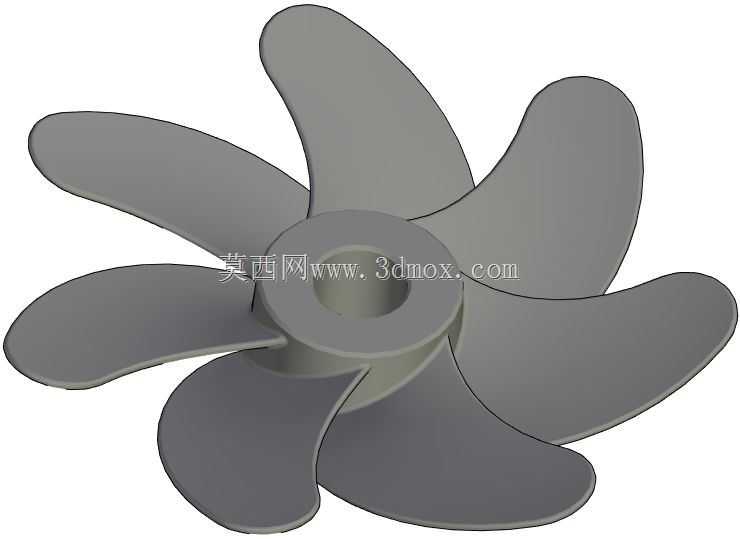

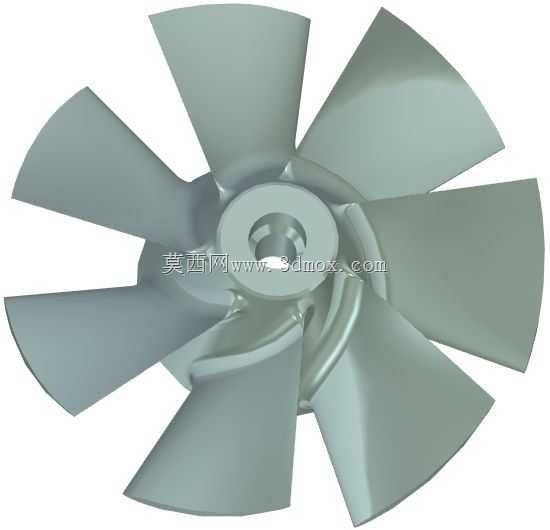

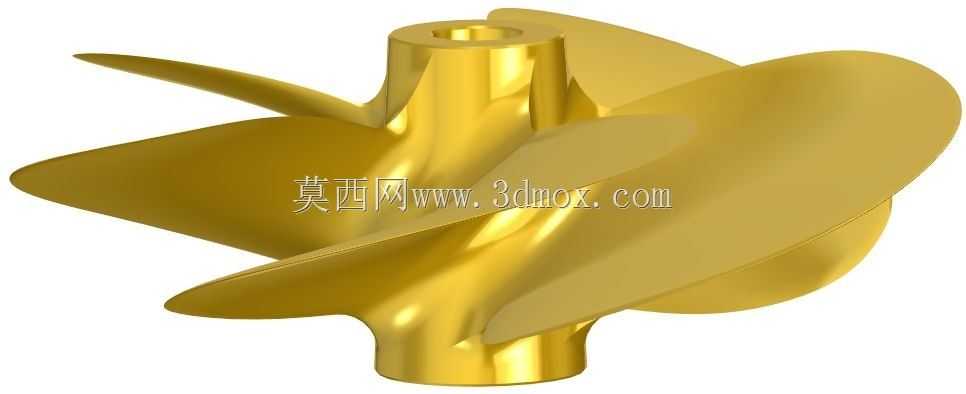

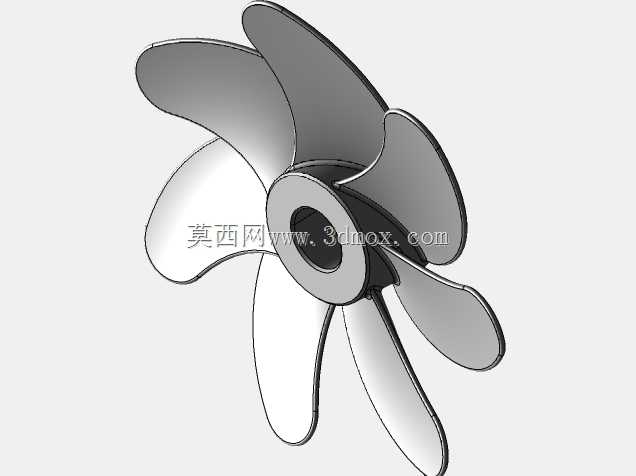

这类七叶曲面螺旋桨常应用在低噪流体输送场景，比如小型船舶水下推进、工业冷却塔送风、特种通风设备的动力端，相比少叶桨结构，它在相同转速下能输出更均匀的流体推力，同时降低叶片通过频率带来的振动与紊流噪声，适配对运行平稳度要求较高的工况。从实际使用角度看，该螺旋桨中心设置带通孔的轮毂结构，安装时可直接套接在配套动力输出轴上，通过轴键传递扭矩，轮毂端面预留的贴合面能保证与轴肩的定位精度，避免高速运转时出现径向跳动。叶片采用大弧度后掠曲面设计，叶根位置做了加厚过渡处理，能分散旋转时的离心力载荷，降低叶根处的应力集中风险，叶梢位置做了收薄处理，可减少叶尖涡流带来的能量损耗，提升整体流体做功效率。建模阶段先确定轮毂的内外径尺寸与轴向厚度，以中心轴为基准建立旋转特征生成轮毂基体，之后绘制单个叶片的翼型截面轮廓，沿叶片展向设置多个不同弦长、不同安装角的截面草图，通过放样特征生成单个叶片的曲面实体，再对叶根与轮毂的衔接位置做圆角过渡处理，消除应力集中的尖锐棱边，完成单个叶片建模后，以轮毂中心轴为阵列基准，做圆周阵列生成全部七片叶片，最后对整体实体做一致性检查，验证各叶片的形位公差与曲面光顺度，确保旋转时的动平衡性能达标。实际选型时需要匹配配套动力的输出轴径、额定转速与设计推力，安装前要做动平衡校正，避免运转时出现共振，叶片曲面的加工精度直接影响流体输送效率，铸件成型后需要对叶片型面做打磨处理，保证曲面的流线度，减少流体阻力。
