工业级软管搬运绞车400HW结构设计

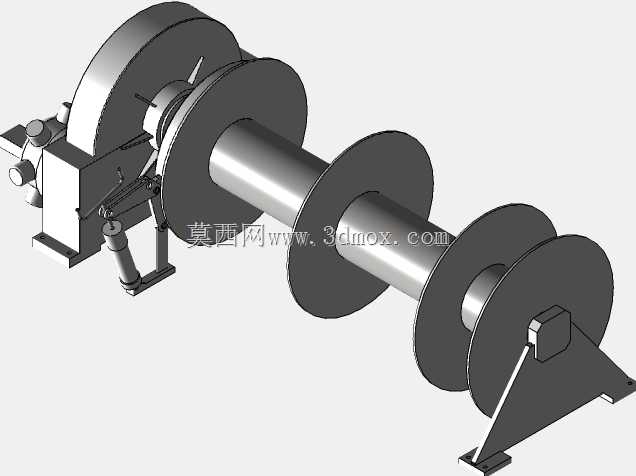

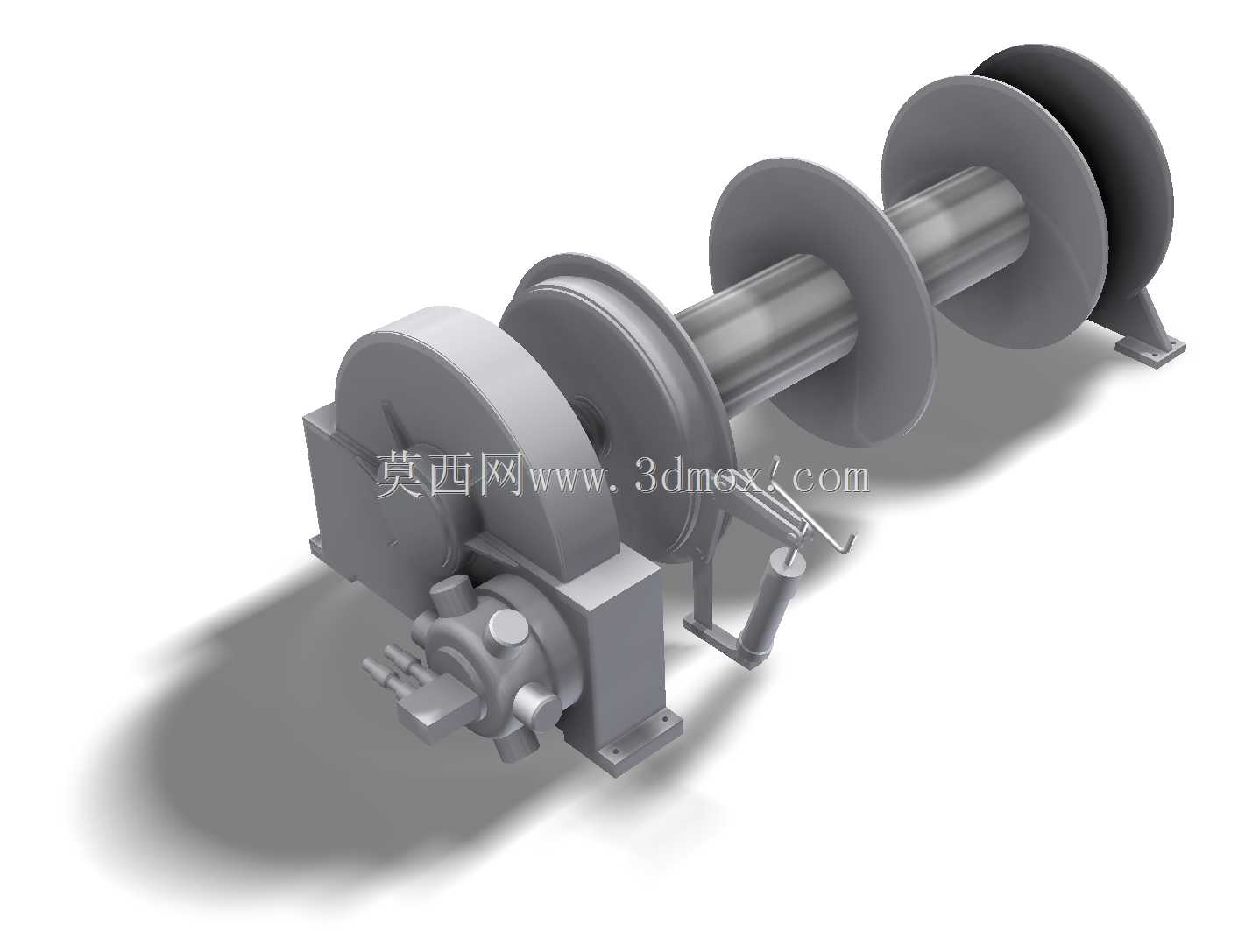

在港口散料输送、矿山井下作业、市政工程管线铺设这类需要长距离输送流体介质的场景里，软管的收放转运一直是现场作业的痛点，软管本身自重较大，带压工况下还会额外增加管体刚度，人工拖拽不仅效率低下，还容易出现管体弯折损伤、接头拉扯脱落的问题，软管搬运绞车就是针对这类场景开发的专用收放设备。这款400HW规格的绞车采用多卷筒并列布局，区别于普通单卷筒绞车只能单路收放的设计，多组间隔布置的挡盘可以同时对多根不同通径的软管进行分层卷绕，避免不同管路在收放过程中出现交叉缠绕、挤压变形的情况，卷筒端配套的减速传动箱体集成了自锁结构，当收放作业停止时可以自动锁止卷筒位置，不会出现管体受自重拖拽反向溜放的问题，侧方布置的手动操作摇柄可以在无动力供应的现场完成微调对位，适配野外无外接电源的临时作业场景。做这款设备的三维建模时，首先要确定核心安装边界：底座采用四点螺栓固定结构，安装孔位的间距要匹配常规工程作业车辆、固定泵站的预装基座尺寸，卷筒的径向尺寸要根据常用软管的最小弯曲半径设定，避免卷绕过程中管体弯折角度超过允许值造成内部增强层损伤，挡盘的高度要满足单根软管满层卷绕时的限位需求，预留15%的余量防止管体从卷筒侧边脱出。建模流程上先从传动核心开始搭建，先绘制减速箱内部的齿轮传动副，确定各级传动比匹配手动操作的输入力矩，保证单人操作时可以轻松拉动满载的软管，之后依次搭建卷筒轴、间隔挡盘、侧方支撑轴承座，最后完成底座安装板、操作摇柄、防护端盖的细节结构，建模过程中要注意各转动部件的间隙预留，比如卷筒和支撑座之间要留出足够的装配间隙，避免实际加工装配后出现转动卡滞的问题，传动箱的密封结构要做简化表达，保留外部安装尺寸即可，不需要把内部密封件的细节全部还原，毕竟这个模型是低细节基础版本，核心是把整体安装尺寸、部件相对位置、运动干涉关系表达清楚，给后续做详细设计、现场安装选型的工程师提供准确的参考基准，不需要过度追求无关细节的还原，保证整体结构的装配关系、运动逻辑正确就可以满足前期方案选型、布局规划的使用需求。
