防爆视窗观察灯工业照明结构设计

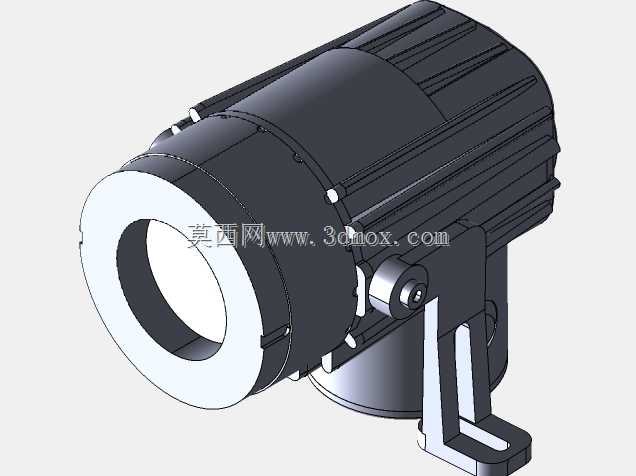

　　这款灯具主要面向存在易燃易爆介质的工业场景，适配反应釜视镜、管道观察口、密闭仪表舱这类需要局部照明的点位，解决常规照明无法在潮湿、防爆区域近距离照亮观测区域的痛点，操作人员可通过它清晰观察容器内部物料反应状态、管道介质流动情况、仪表面板读数，无需额外搭设临时照明，避免违规照明带来的安全隐患。整体结构采用耐腐蚀铝合金压铸成型，外壳做密封处理满足防潮防爆要求，前端环形出光面围绕观察窗布置，避免光线直射人眼产生眩光，同时保证视窗区域光照均匀无暗角；后端散热筋沿壳体轴向排布，在不增大整体径向尺寸的前提下扩大散热面积，适配100W卤素光源的长时间工作散热需求，安装支架采用带角度调节的铰接结构，可根据视窗安装位置调整照射角度，

　　适配不同朝向的观测口安装。建模阶段先从核心光学腔体入手，先绘制前端环形灯圈的内外轮廓，确定出光口的内径尺寸匹配常规视窗的观测范围，再向后延伸绘制灯体主壳体，同步做出壳体外壁的散热筋结构，注意散热筋的厚度与间距要符合压铸工艺的拔模要求，避免出现壁厚不均导致的压铸缺陷；随后绘制后端的接线腔体结构，预留线缆进线的密封接口位置，再单独建模安装支架部分，铰接位置的销轴与安装孔做同轴度配合约束，保证支架转动顺畅无卡滞，最后装配前端玻璃视窗、密封胶圈等附属零件，检查各部件的装配间隙，尤其是密封胶圈的压缩量控制在合理范围，保证壳体的防护等级达标。安装边界上，这款灯具采用卡箍式安装结构，可适配3英寸到6英寸直径的单目观测端口，

　　也可通过转接法兰适配更大尺寸的视窗接口，安装时无需在设备本体上额外打孔，通过卡箍抱紧在视窗法兰外侧即可完成固定，接线端预留的线缆长度满足常规现场布线需求，更换光源时仅需拆开后端盖即可操作，无需整体拆卸灯具，降低现场维护的工作量。设计过程中重点考量了防爆场景的结构要求，所有壳体结合面均做隔爆面处理，配合密封胶圈实现隔爆与防护的双重要求，光源位置与前端玻璃的距离经过反复调整，避免光源长期烘烤玻璃导致的温差碎裂问题，支架的锁紧结构采用防松螺丝设计，避免设备运行振动导致灯具照射角度偏移。
