海上帆板运动器材精细三维结构设计

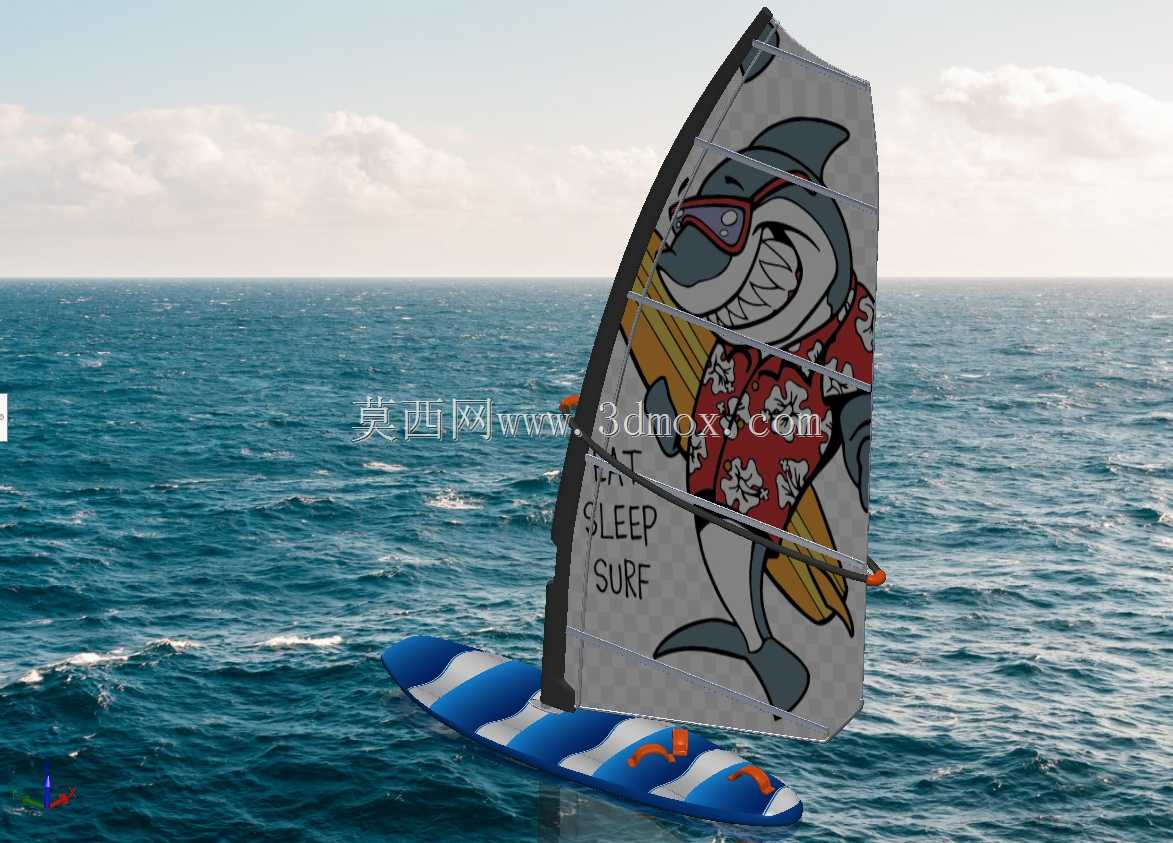

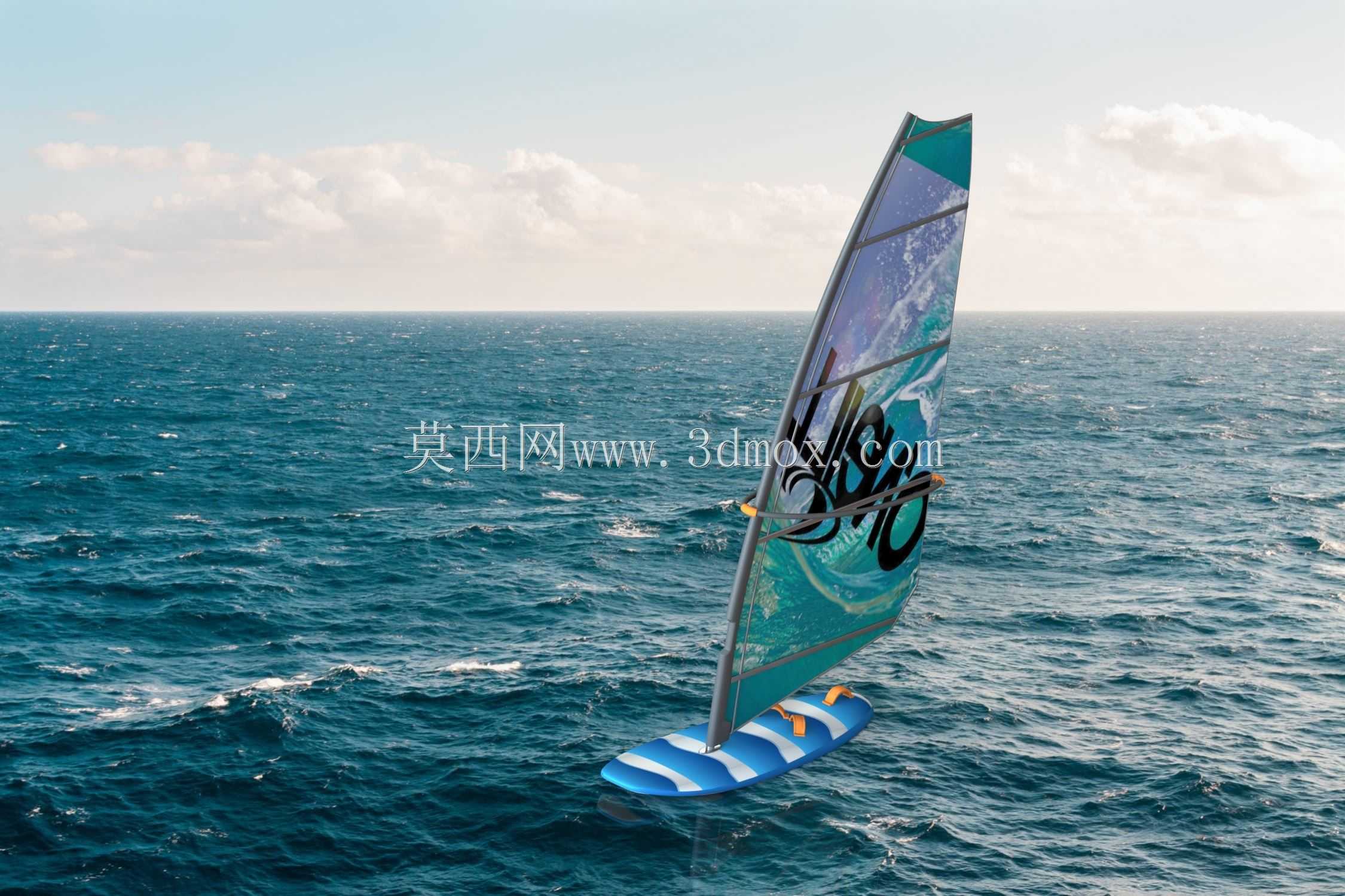

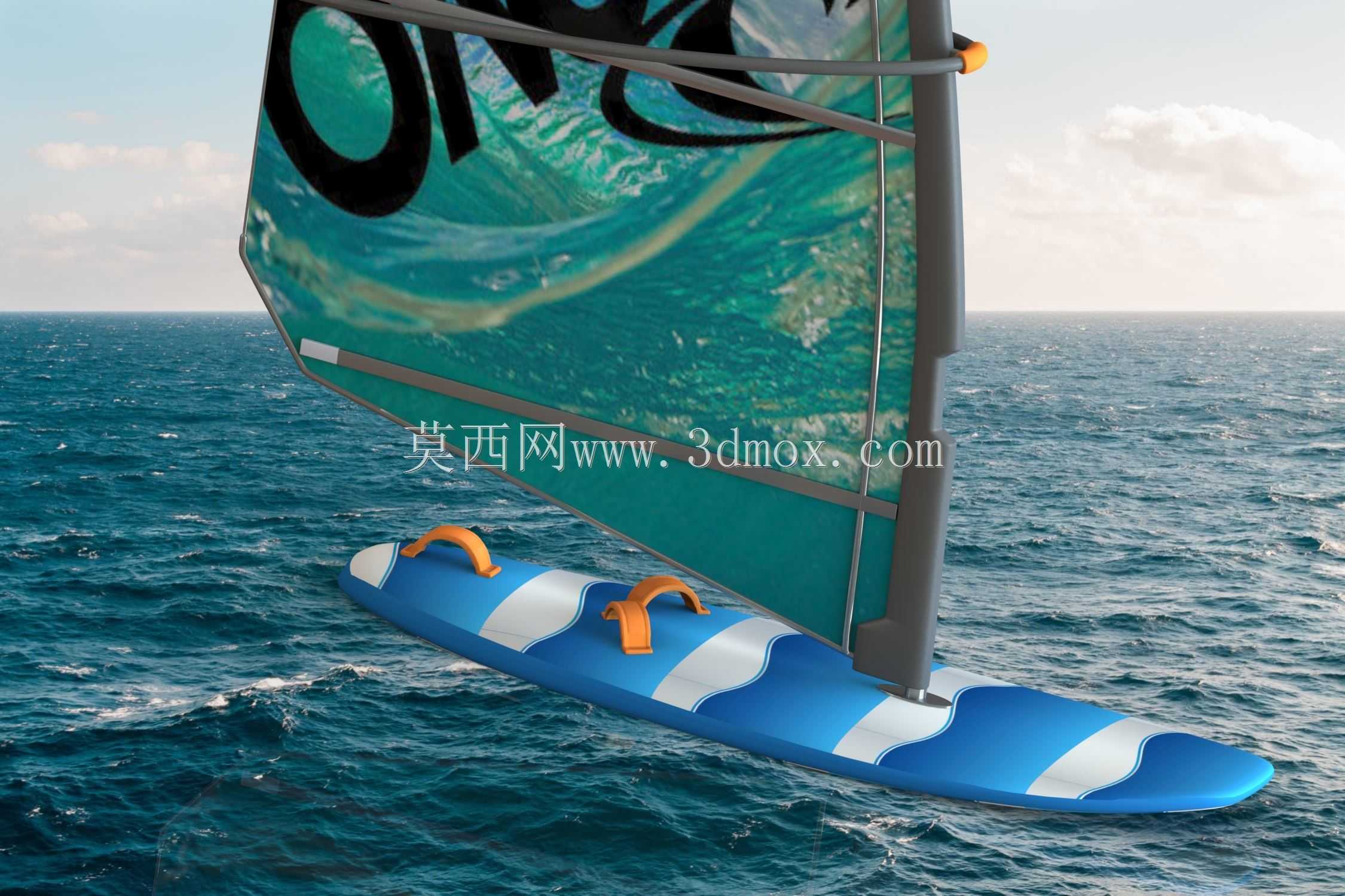

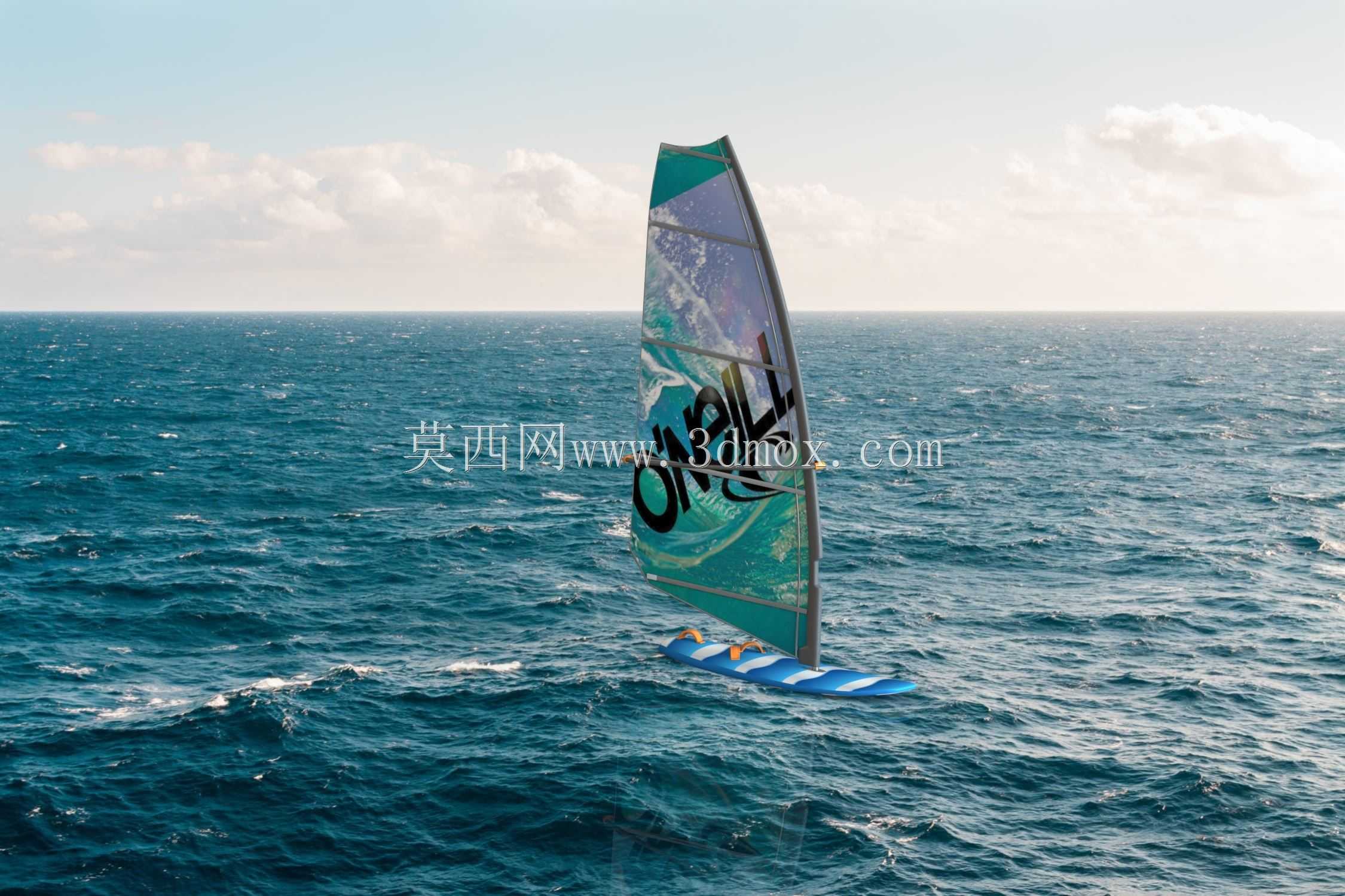

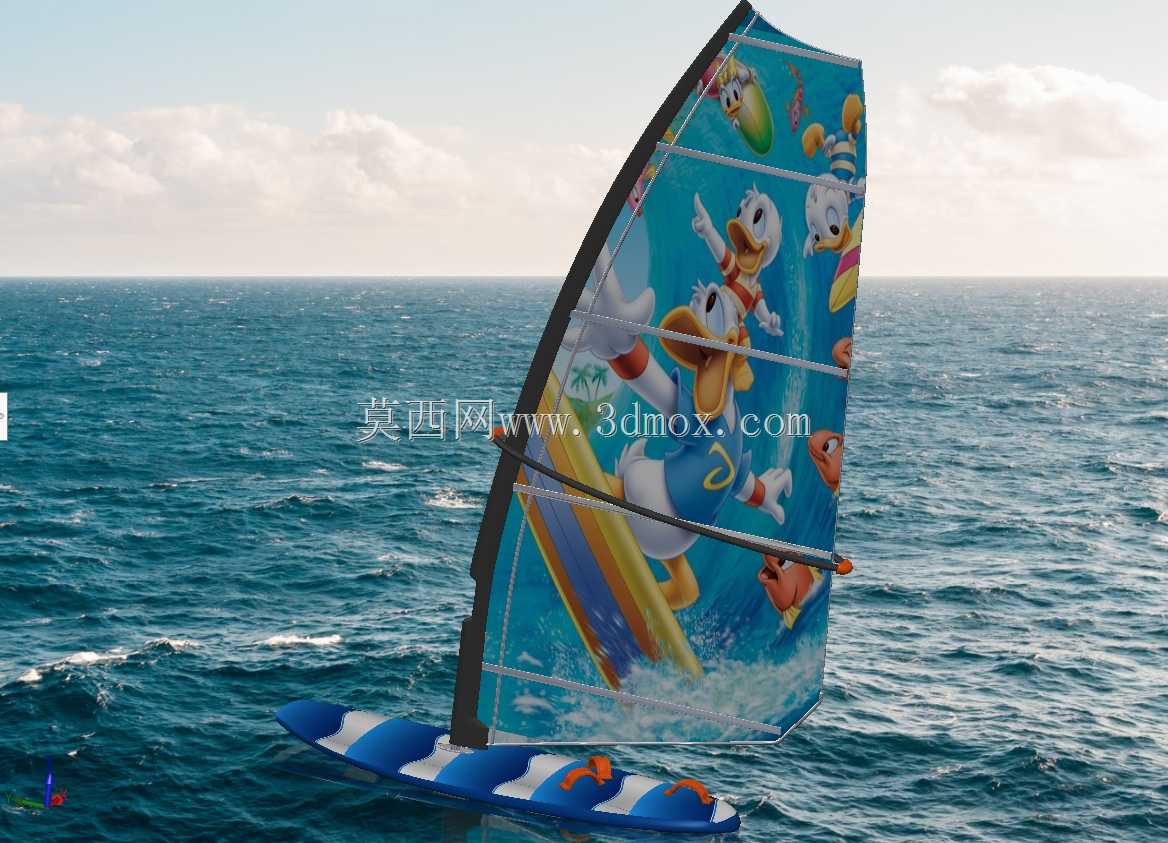

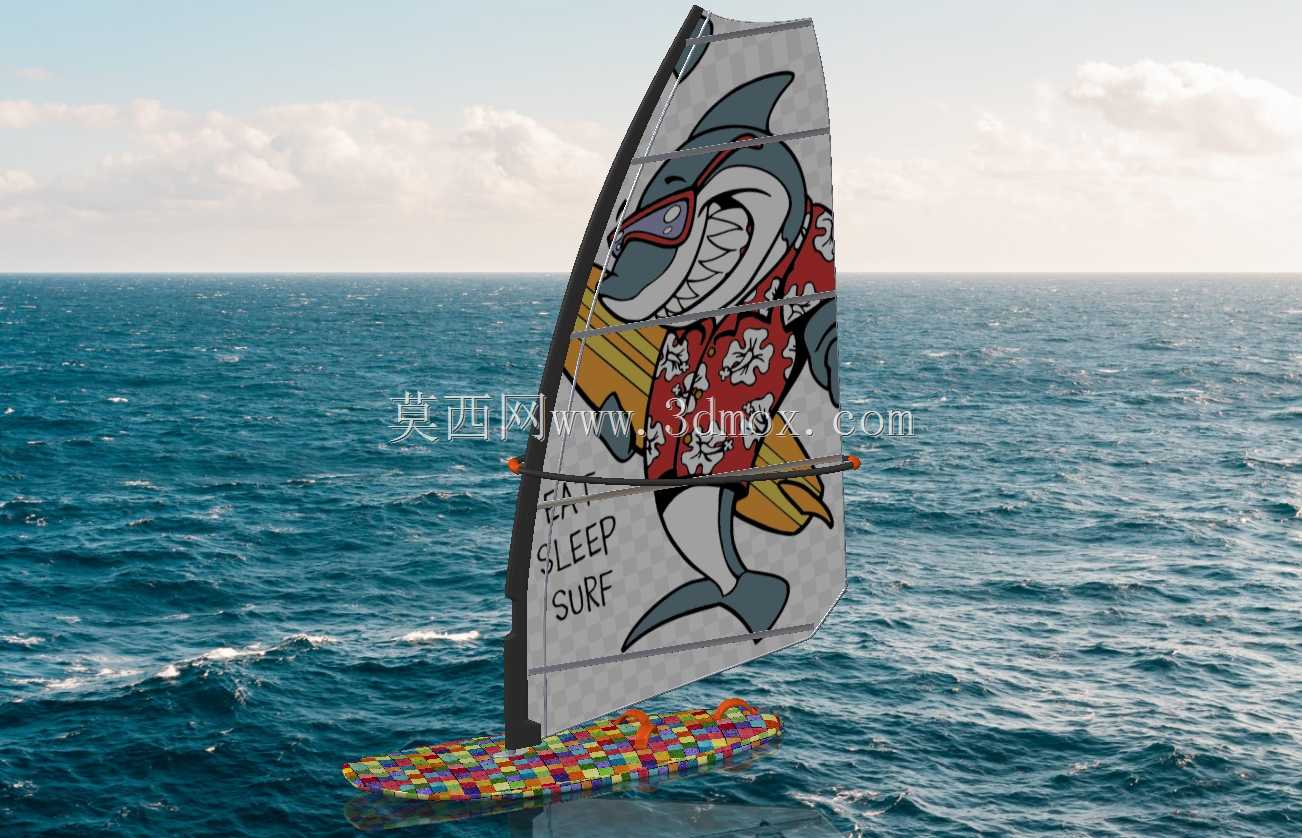

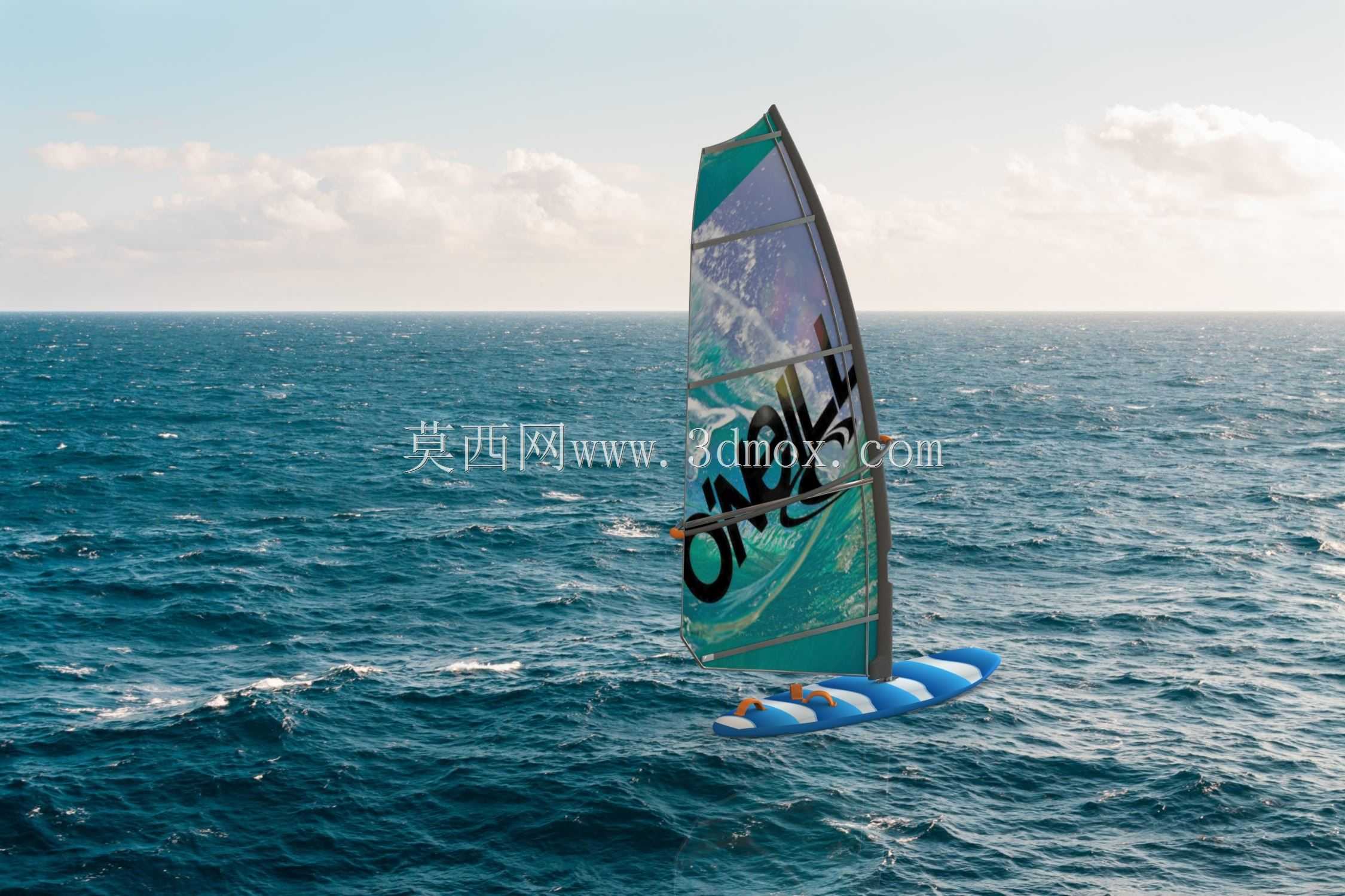

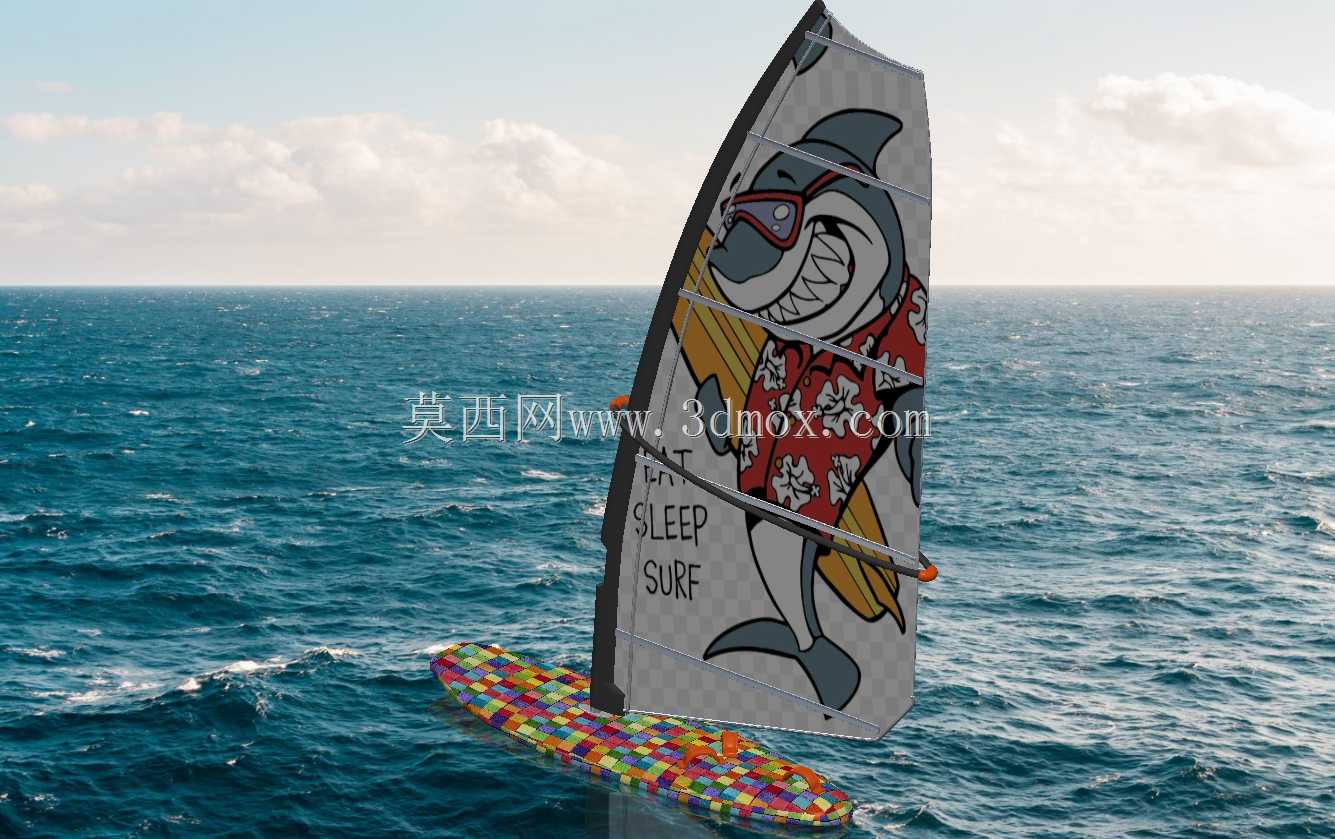

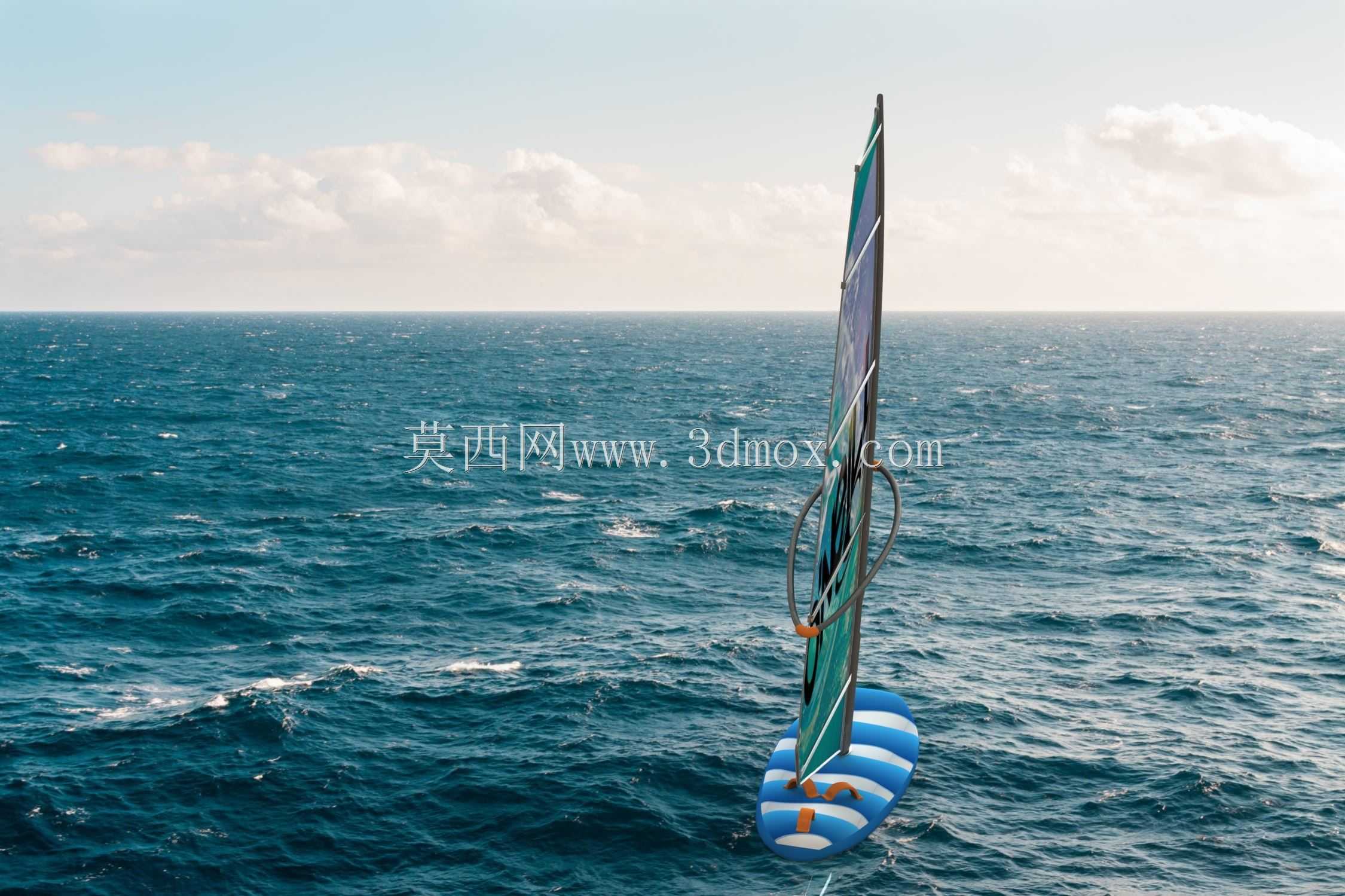

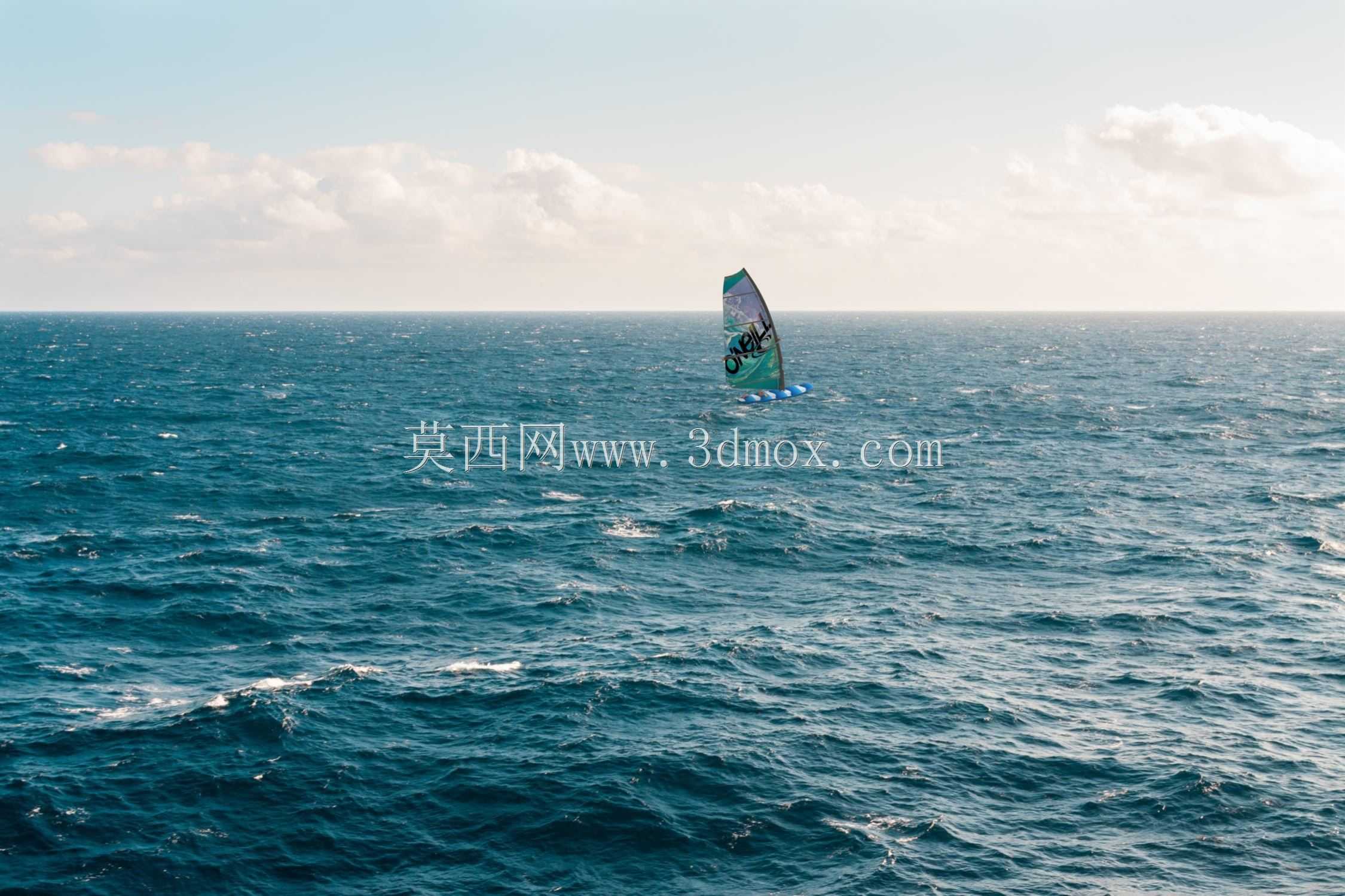

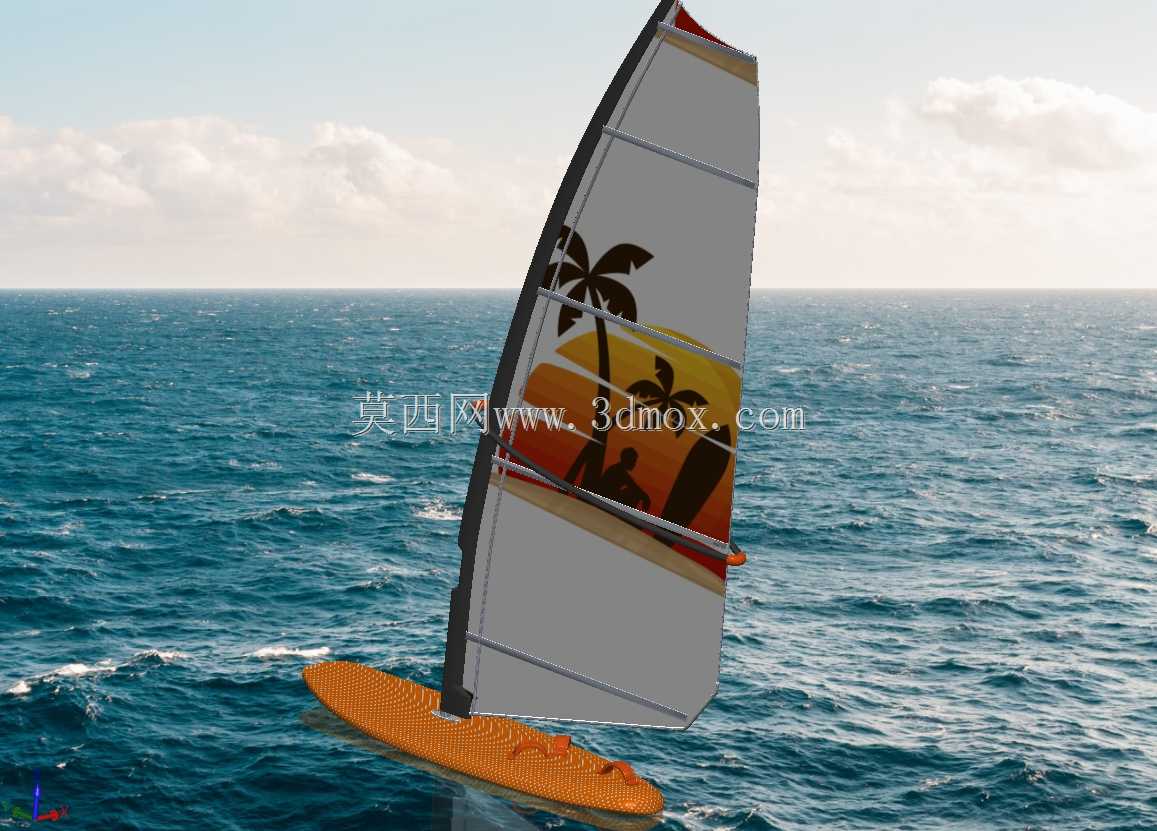

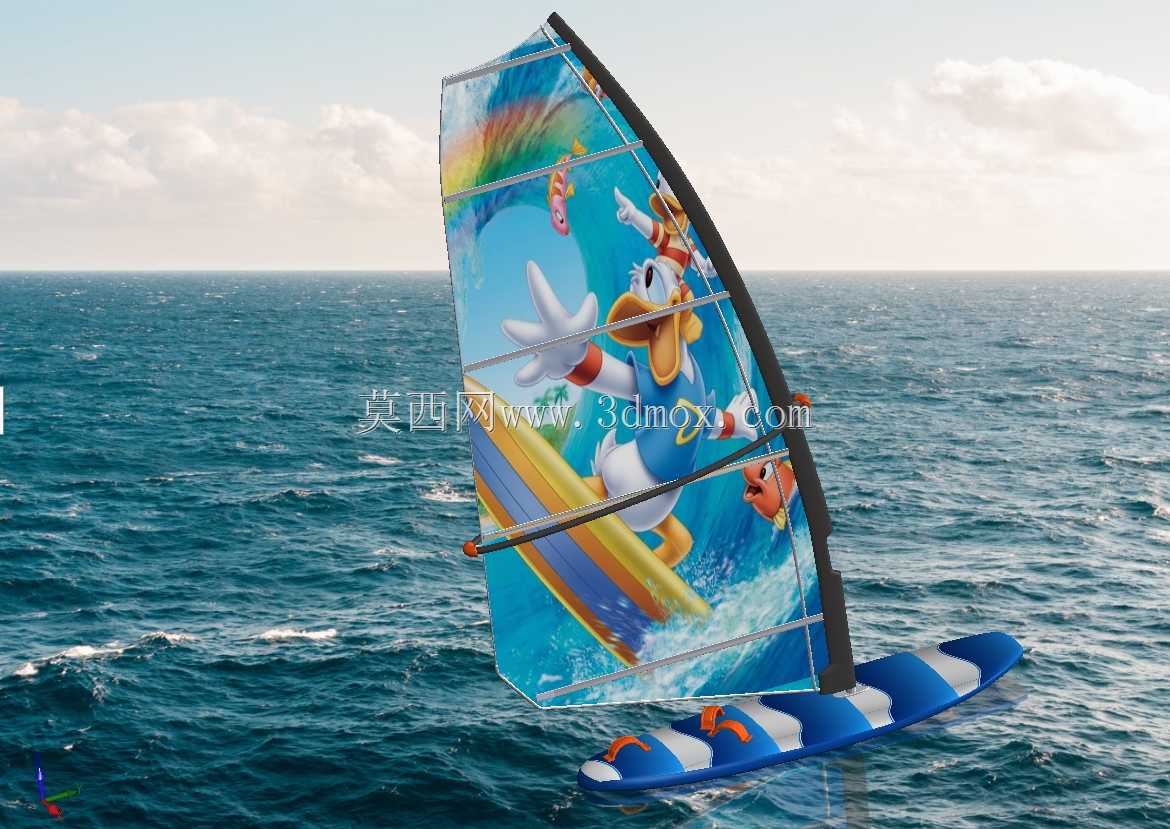

做这套帆板的三维结构时，最先要锚定的是近岸浅海冲浪、休闲帆板运动的实际使用场景，毕竟这类器材既要适配1-3米近岸浪区的受力冲击，也要兼顾初学者操控、进阶玩家做动作的灵活度需求。实际建模前先梳理功能逻辑：整套器材分为板体、帆面、桅杆、帆骨、操纵杆、尾鳍几个核心部分，板体需要提供足够浮力支撑单人站立，同时板底的流线型要降低滑行时的水阻，尾鳍的安装位置要保证航向稳定性，避免高速滑行时出现侧滑跑偏的问题。建模过程没有按常规的从整体到局部的顺序推进，反而先从板体的安装边界入手：先确定站立区域的有效宽度、板体总长与吃水深度的匹配关系，板体表层的防滑纹理区域要预留出脚绳的安装孔位，桅杆基座的安装槽要做加强筋结构，因为航行时风帆受的横向风力会全部传导到这个连接位置，长期受交变载荷很容易出现结构开裂。板体的曲面建模先画纵向的龙骨控制线，再逐段放样出板头上翘、板尾收窄的曲面，板头的上翘角度要反复调整，避免冲浪时板头扎入水中造成翻板。板体结构做完后再处理风帆部分，帆面不是平面结构，要根据空气动力学的翼型截面做曲面弧度，帆骨的安装槽要沿帆面的受力方向排布，每根帆骨的长度、安装角度都要和帆面弧度匹配，保证受风时帆面能保持稳定的翼型，不会因为风压出现不规则凹陷影响推进效率。桅杆采用分段式的装配结构，上下段的插接配合要预留合理的公差，既保证装配时的顺畅度，也避免使用时出现段间晃动。操纵杆和桅杆的连接万向节是建模时的细节重点，这个部件要实现多方向的转动自由度，同时要做限位结构，避免转动角度过大造成帆面失控。整个建模过程先在SOLIDWORKS里完成所有结构件的实体建模，板体的内部中空浮力舱、加强筋布局都在实体里做布尔运算处理，装配时把所有连接副的配合关系完全按照实际装配逻辑定义，包括桅杆和基座的转动配合、操纵杆万向节的多自由度配合、尾鳍和板底的卡槽固定配合，最后导入可视化模块做材质渲染，板体的复合材料纹理、帆面的织物质感、金属件的哑光金属质感都对应实际器材的材质特性调整，保证渲染效果和实物的视觉表现一致。建模时也特意核对了各部件的安装干涉问题，比如帆面转动时会不会和操纵杆、板体边缘发生剐蹭，桅杆放倒时会不会碰撞板体的站立区域，所有运动边界都在软件里做了运动仿真验证，确保结构设计符合实际使用的操作逻辑。
