中式仿古木质单桅帆船结构设计

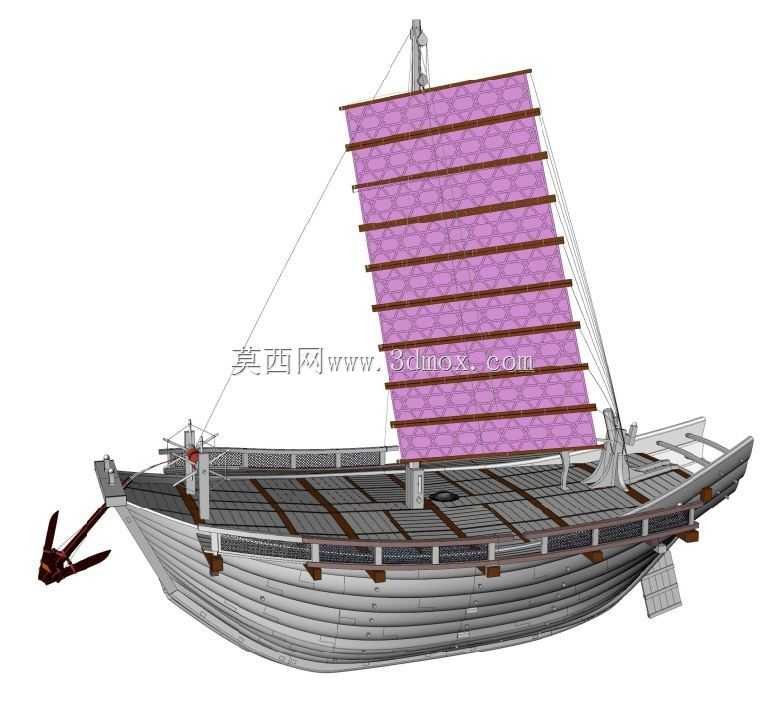

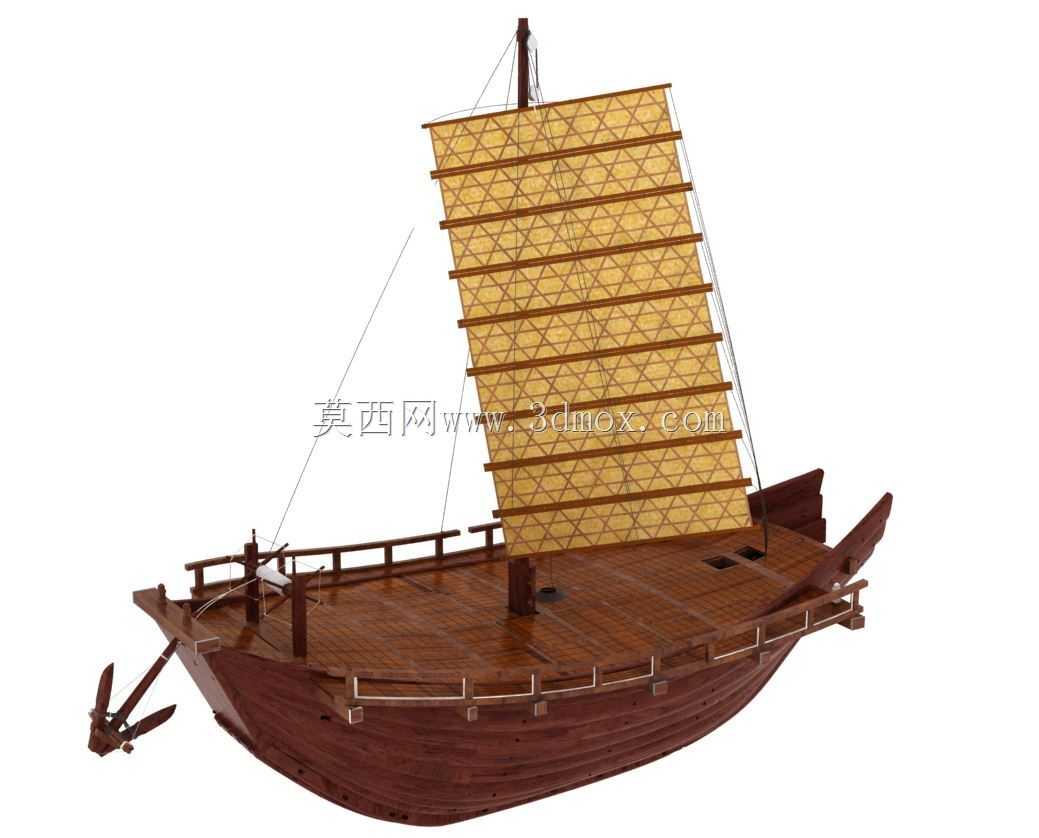

这款中式单桅木质帆船的三维建模，最初是为文旅场景仿古船模展品、传统航海文化科普教具以及影视道具预演需求搭建的，实际落地中也可作为小型仿古观光船的结构设计参考蓝本。建模初期先梳理传统中式帆船的结构逻辑，区别于西方帆船的肋板优先思路，中式木船先确定船底龙骨的起翘弧度，从船首锚台位置到船尾封板的纵向线型，先拉伸出主甲板的轮廓边界，船首处做前倾的艏柱结构，预留出船锚的挂载与收放空间，船身外板采用逐段搭接的建模方式，还原传统木船的鱼鳞式板缝结构，每段外板的厚度、搭接宽度都按照实船缩放比例设定，保证结构展示的准确性。建模过程中先搭建船体的主框架：先绘制龙骨的三维路径，再依次排布横向的肋骨，肋骨的弧度从船中向首尾逐渐收窄，匹配船体的线型变化，甲板部分按照功能分区做了细节处理，船舷两侧设置了简易的木质护栏，护栏的立柱与横档之间做了榫接结构的细节还原，甲板上预留了桅杆的安装基座，基座位置做了加厚的承力结构，对应实船中桅杆插接的受力需求。帆装部分的建模参考了传统中式硬帆的结构，帆面采用竹条横向加强的筋络结构，每根竹条的间距、帆面的编织纹理都做了细化，帆索的走向从桅杆顶部延伸至船舷两侧的系缆桩，还原硬帆可升降、可调整角度的实际结构逻辑，船首的木锚做了分体式建模，锚爪与锚杆的铰接结构可活动，对应实际抛锚、起锚的动作需求。使用Rhino完成整体曲面建模时，先通过双轨扫掠生成船身的外曲面，再偏移出板材厚度，对肋骨、龙骨等结构件做实体化处理，后续导入Rendering模块做材质赋予，木质部分区分了船身老料、甲板板材、帆面竹篾的不同纹理质感，金属索具部分做了哑光金属的材质调整。从安装边界来看，该模型如果用于等比例缩放的实体船模制作，船身总长与型宽的比例控制在4:1左右，桅杆高度约为船身总长的0.8倍，帆面展开后横向宽度不超过船身型宽的1.2倍，不会出现超出展示台边界的问题；如果用于1:1实船建造参考，可直接提取肋骨线型图用于板材下料，龙骨的曲率参数可直接导入加工设备做木构件裁切。建模过程中特意规避了现代船舶的金属构件，所有结构连接都还原传统木作的榫接、捆扎逻辑，船身的吃水线位置做了隐性的标记，对应实船载重后的吃水深度，甲板上的小型舱口结构也做了盖板的细节，还原传统帆船储物舱的结构设计，帆面的筋络结构不仅是外观还原，也对应硬帆受风时的力传导路径，每根横向竹条都将帆面的受力均匀传导至桅杆，保证帆装结构的受力合理性，船尾处的艉部结构做了微微上翘的处理，匹配中式帆船航行时减少尾流阻力的线型设计。
